Narzynki metryczne M HSS i HSS-Co5 EN 22568 BMM

Narzynki metryczne M BMM – zastosowanie w warsztacie i przemyśle

Narzynki metryczne BMM przeznaczone są do wykonywania zewnętrznych gwintów na elementach cylindrycznych, takich jak pręty, trzpienie, sworznie, wałki i części konstrukcyjne. Umożliwiają przygotowanie elementów współpracujących z nakrętkami lub otworami wyposażonymi w odpowiednie gwinty wewnętrzne.

Narzynki znajdują zastosowanie w warsztatach mechanicznych, zakładach ślusarskich, działach utrzymania ruchu, produkcji części maszyn oraz podczas napraw urządzeń przemysłowych. Mogą służyć do wykonywania pojedynczych elementów, prac prototypowych i produkcji niewielkich serii.

W kategorii dostępne są dwa warianty materiałowe: HSS BMM serii 3101 oraz HSS-Co5 BMM serii 3102. Pozwala to dobrać narzędzie nie tylko do wymaganego rozmiaru gwintu, ale również do rodzaju obrabianego materiału i intensywności wykonywanych prac.

Narzynki mogą być także wykorzystywane do poprawiania niektórych istniejących gwintów zewnętrznych, jeżeli ich uszkodzenia nie są zbyt rozległe i możliwe jest zachowanie wymaganych wymiarów połączenia.

Narzynki HSS czy HSS-Co5 – czym różnią się materiały?

Podstawową różnicą pomiędzy narzynkami HSS i HSS-Co5 jest skład stali narzędziowej oraz wynikające z niego właściwości podczas obróbki.

Narzynki HSS wykonane są ze stali szybkotnącej, zapewniającej odpowiednią twardość i odporność na zużycie w typowych zastosowaniach warsztatowych. Stanowią praktyczny wybór do wykonywania gwintów w materiałach dopuszczonych przez producenta, szczególnie podczas prac o umiarkowanej intensywności.

Narzynki HSS-Co5 wykonane są ze stali szybkotnącej z dodatkiem 5% kobaltu. Dodatek ten zwiększa odporność materiału narzędziowego na utratę twardości w podwyższonej temperaturze, co jest szczególnie istotne podczas gwintowania materiałów powodujących zwiększone opory skrawania.

Wariant HSS-Co5 jest korzystnym rozwiązaniem podczas obróbki odpowiednich gatunków stali nierdzewnej, stali konstrukcyjnych oraz w bardziej wymagających zastosowaniach przemysłowych.

Nie oznacza to jednak, że narzynka kobaltowa będzie zawsze lepszym wyborem. Przy typowych pracach i materiałach łatwiejszych w obróbce narzynka HSS może być w pełni wystarczająca. Ostateczny dobór powinien uwzględniać rodzaj materiału, częstotliwość gwintowania, warunki pracy i zalecenia producenta.

Narzynki kobaltowe HSS-Co5 BMM do stali nierdzewnej

Narzynki BMM serii 3102 wykonane ze stali HSS-Co5 zostały zaprojektowane z myślą o zastosowaniach wymagających podwyższonej odporności cieplnej krawędzi skrawających.

Producent przewiduje ich stosowanie między innymi do stali o wytrzymałości poniżej 1000 N/mm², odpowiednich gatunków stali nierdzewnej, aluminium, mosiądzu, brązu oraz tworzyw sztucznych. Opcjonalnie możliwa jest również obróbka żeliwa.

Podczas gwintowania stali nierdzewnej szczególne znaczenie ma dobór odpowiedniego środka smarująco-chłodzącego. Niektóre gatunki stali nierdzewnej wykazują tendencję do umacniania podczas obróbki, dlatego należy ograniczać nadmierne tarcie, zapewnić stabilne prowadzenie narzędzia i prawidłowo usuwać wióry.

Zastosowanie narzynki HSS-Co5 nie eliminuje konieczności właściwego przygotowania materiału. Nawet narzędzie o podwyższonej odporności cieplnej może ulec przedwczesnemu zużyciu przy nieprawidłowym prowadzeniu lub nadmiernym obciążeniu.

Co oznacza norma EN 22568 w narzynkach BMM?

Norma EN 22568 określa wymiary narzynek okrągłych stosowanych do wykonywania gwintów.

Ma to szczególne znaczenie podczas doboru odpowiedniej oprawki narzynkowej, ponieważ narzynki o różnych rozmiarach gwintu mogą różnić się średnicą zewnętrzną oraz grubością korpusu.

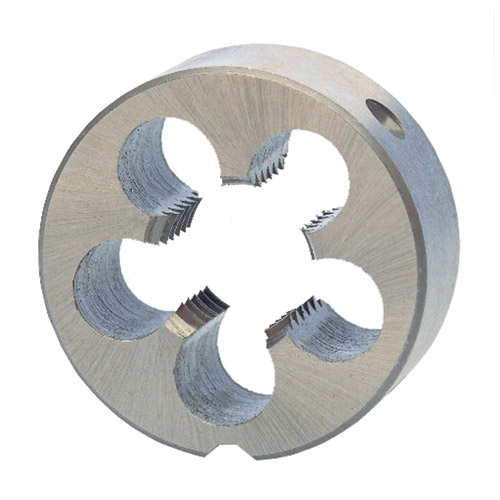

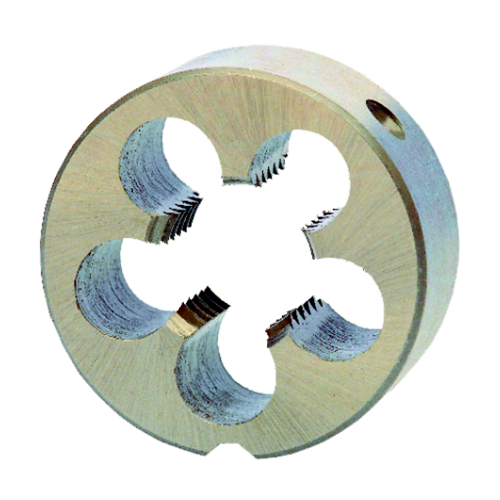

Przykładowo narzynka M3 może mieć średnicę zewnętrzną 20 mm, natomiast narzynka M16 HSS-Co5 BMM 31020160 posiada średnicę zewnętrzną 45 mm i grubość 18 mm.

Przy zakupie uchwytu należy zatem kierować się rzeczywistymi wymiarami konkretnej narzynki, a nie wyłącznie nominalną średnicą wykonywanego gwintu.

Zgodność wymiarów narzynki i oprawki zapewnia prawidłowe osadzenie narzędzia oraz ułatwia stabilne przenoszenie momentu obrotowego podczas gwintowania.

Jak dobrać narzynkę metryczną M do średnicy i skoku gwintu?

Podstawowymi parametrami doboru narzynki są średnica nominalna gwintu oraz jego skok.

Przykładowo oznaczenie M6 × 1 wskazuje gwint metryczny o średnicy nominalnej 6 mm i skoku 1 mm. Oznaczenie M10 × 1,5 odpowiada średnicy nominalnej 10 mm oraz skokowi 1,5 mm, natomiast M20 × 2,5 oznacza średnicę nominalną 20 mm i skok 2,5 mm.

Narzynki BMM serii 3101 i 3102 dostępne w tej kategorii przeznaczone są do standardowych gwintów metrycznych zwykłych M. W przypadku gwintów drobnozwojnych MF należy zastosować narzynkę o odpowiednim, mniejszym skoku.

Przed zakupem należy również sprawdzić kierunek gwintu. Standardowe narzynki prawoskrętne nie nadają się do wykonywania gwintów lewych LH.

Oprócz średnicy i skoku należy uwzględnić rodzaj obrabianego materiału, wybierając odpowiednio narzynkę HSS lub HSS-Co5.

Tolerancja gwintu 6g ISO 2 – dokładność narzynek metrycznych BMM

Narzynki metryczne BMM serii 3101 i 3102 przeznaczone są do wykonywania gwintów zewnętrznych w klasie tolerancji 6g, oznaczanej przez producenta jako ISO 2.

Tolerancja określa dopuszczalne odchyłki wymiarowe gwintu i ma znaczenie podczas dopasowywania współpracujących elementów połączenia śrubowego.

W typowych połączeniach metrycznych gwint zewnętrzny o tolerancji 6g może współpracować z odpowiednio wykonanym gwintem wewnętrznym o tolerancji 6H.

Uzyskanie wymaganej dokładności zależy jednak również od przygotowania obrabianego materiału, prawidłowego prowadzenia narzynki, warunków skrawania oraz stanu krawędzi tnących.

Jak przygotować pręt do gwintowania narzynką HSS lub HSS-Co5?

Przed rozpoczęciem gwintowania należy sprawdzić średnicę obrabianego pręta. Powinna być przygotowana zgodnie z wymaganiami wykonywanego gwintu oraz zaleceniami producenta narzędzia.

Zbyt duża średnica materiału może powodować nadmierne opory skrawania, przyspieszone zużycie ostrzy lub uszkodzenie narzynki.

Na początku pręta należy wykonać odpowiednią fazę wejściową. Ułatwia ona rozpoczęcie nacinania gwintu i ogranicza ryzyko przekoszenia narzędzia podczas wykonywania pierwszych zwojów.

Obrabiany element powinien zostać stabilnie zamocowany, a narzynka osadzona w oprawce dopasowanej do jej średnicy zewnętrznej i grubości.

Podczas pracy należy prowadzić narzędzie osiowo, stosować środek smarująco-chłodzący odpowiedni do materiału i okresowo usuwać powstające wióry.

W przypadku gwintowania większych średnic, takich jak M16, M18 czy M20, szczególnie ważne jest zachowanie kontroli nad momentem obrotowym oraz unikanie nadmiernego nacisku.

Narzynki metryczne M a gwintowniki – czym różnią się narzędzia?

Narzynki metryczne służą do wykonywania gwintów zewnętrznych, natomiast gwintowniki przeznaczone są do nacinania gwintów wewnętrznych w odpowiednio przygotowanych otworach.

Oba rodzaje narzędzi mogą być wykorzystywane podczas produkcji współpracujących elementów, takich jak śruba i nakrętka albo trzpień gwintowany i element z otworem gwintowanym.

Podczas wykonywania takiego połączenia należy zachować zgodność średnicy nominalnej, skoku, profilu i kierunku gwintu.

Istotne znaczenie ma również dobór właściwych klas tolerancji, umożliwiających prawidłową współpracę gotowych części.

Narzynki metryczne M HSS i HSS-Co5 BMM – wybierz odpowiednie narzędzie w NOVAMET

W kategorii narzynek metrycznych M NOVAMET dostępne są narzynki BMM wykonane ze stali szybkotnącej HSS serii 3101 oraz narzynki kobaltowe HSS-Co5 serii 3102.

Oba warianty przeznaczone są do wykonywania standardowych prawych gwintów metrycznych zewnętrznych zgodnych z DIN ISO 13, o profilu 60° i tolerancji 6g.

Narzynki HSS stanowią praktyczny wybór do typowych prac warsztatowych, natomiast narzynki HSS-Co5 zapewniają podwyższoną odporność cieplną, przydatną podczas obróbki stali nierdzewnej i bardziej wymagających materiałów.

Przed zakupem warto sprawdzić rozmiar i skok gwintu, materiał narzynki, wymiary mocowania oraz zgodność narzędzia z obrabianym materiałem.

Sprawdź narzynki metryczne M HSS i HSS-Co5 EN 22568 BMM w NOVAMET i wybierz odpowiednie narzędzie do profesjonalnego wykonywania gwintów zewnętrznych!

FAQ – Narzynki metryczne M HSS i HSS-Co5 EN 22568

Czym różnią się narzynki HSS od HSS-Co5?

Narzynki HSS wykonane są ze stali szybkotnącej przeznaczonej do typowych zastosowań skrawających. Narzynki HSS-Co5 zawierają dodatkowo 5% kobaltu, który zwiększa odporność materiału na utratę twardości w podwyższonej temperaturze. Dzięki temu wariant kobaltowy jest przydatny podczas bardziej wymagających operacji gwintowania.

Czy narzynki HSS-Co5 nadają się do stali nierdzewnej?

Tak. Narzynki BMM HSS-Co5 serii 3102 przewidziane są między innymi do obróbki odpowiednich gatunków stali nierdzewnej. Należy jednak uwzględnić konkretny gatunek materiału oraz stosować odpowiednie warunki skrawania i smarowanie.

Kiedy wybrać narzynkę HSS, a kiedy HSS-Co5?

Narzynka HSS może być wystarczająca do typowych prac warsztatowych w materiałach dopuszczonych przez producenta. Narzynkę HSS-Co5 warto rozważyć przy obróbce stali nierdzewnej, większych obciążeniach cieplnych oraz bardziej wymagających zastosowaniach.

Do czego służą narzynki metryczne BMM?

Narzynki metryczne BMM służą do wykonywania prawych gwintów zewnętrznych na prętach, trzpieniach, sworzniach i innych elementach cylindrycznych. Znajdują zastosowanie w warsztatach, produkcji części maszyn i pracach serwisowych.

Co oznacza norma EN 22568 w narzynkach?

Norma EN 22568 określa wymiary narzynek okrągłych. Ułatwia dobór oprawki o odpowiedniej średnicy mocowania i grubości gniazda. Przed zakupem uchwytu należy sprawdzić wymiary konkretnej narzynki.

Co oznacza tolerancja 6g w narzynkach metrycznych?

Tolerancja 6g określa klasę tolerancji gwintu zewnętrznego. Ma znaczenie dla dokładności połączenia oraz współpracy z odpowiednio wykonanym gwintem wewnętrznym, na przykład o tolerancji 6H.

Czy narzynka M10 × 1,5 wykona gwint M10 × 1,25?

Nie. Narzynka M10 × 1,5 przeznaczona jest do gwintu o skoku 1,5 mm. Do wykonania gwintu M10 × 1,25 należy zastosować narzynkę drobnozwojną o odpowiednim skoku.

Czy narzynki HSS i HSS-Co5 pasują do tych samych oprawek?

Mogą pasować do tej samej oprawki, jeżeli mają zgodną średnicę zewnętrzną i grubość. Sam rodzaj stali HSS lub HSS-Co5 nie decyduje o wymiarach mocowania.

Czy narzynki BMM można stosować do naprawy uszkodzonych gwintów?

Tak, niektóre uszkodzone gwinty zewnętrzne można poprawiać odpowiednio dobraną narzynką. Możliwość naprawy zależy jednak od stopnia uszkodzenia i stanu technicznego elementu. Poważnie uszkodzone zwoje mogą wymagać wymiany części.

Dlaczego narzynka zaczyna gwintować pod kątem?

Najczęstsze przyczyny to nieprawidłowe ustawienie narzędzia, brak fazy wejściowej na pręcie lub niestabilne mocowanie obrabianego elementu. Podczas rozpoczynania gwintowania należy szczególnie dokładnie kontrolować osiowość narzynki.

Czy narzynkami metrycznymi M można wykonywać gwinty lewe?

Standardowe narzynki prawoskrętne nie służą do wykonywania gwintów lewych. Do tego celu należy zastosować odpowiednią narzynkę lewoskrętną LH o wymaganej średnicy i skoku.
