Narzynka metryczna M18 × 2,5 HSS-Co5 EN 22568 BMM 31020180

Narzynka M18 HSS-Co5 BMM 31020180 do gwintowania metrycznego

Narzynka metryczna BMM 31020180 to profesjonalne narzędzie skrawające wykonane ze stali szybkotnącej HSS z 5-procentowym dodatkiem kobaltu, przeznaczone do wykonywania prawych gwintów zewnętrznych M18 o standardowym skoku 2,5 mm. Materiał HSS-Co5 zapewnia podwyższoną odporność krawędzi skrawających na temperaturę oraz zużycie, co ma szczególne znaczenie podczas obróbki stali nierdzewnej i stali konstrukcyjnych o wytrzymałości poniżej 1000 N/mm². Narzynka znajduje zastosowanie w profesjonalnych warsztatach mechanicznych, zakładach ślusarskich, działach utrzymania ruchu oraz podczas produkcji elementów maszynowych.

Narzynka kobaltowa M18 × 2,5 BMM HSS-Co5 EN 22568

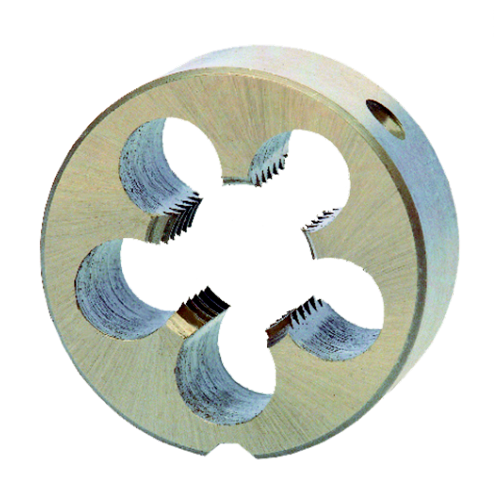

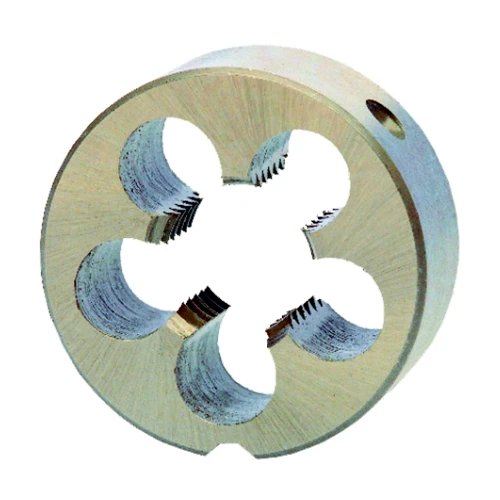

Narzynka BMM serii 3102 posiada średnicę zewnętrzną 45 mm i grubość 18 mm, umożliwiając mocowanie w odpowiednio dobranej oprawce narzynkowej. Narzędzie wykonano zgodnie z normą EN 22568, w zamkniętym kształcie B z nacięciem wstępnym. Metryczny zarys gwintu o kącie 60° odpowiada DIN ISO 13, a tolerancja DIN ISO 2 pozwala na wykonywanie standardowych prawych gwintów zewnętrznych. Zastosowanie stali kobaltowej zwiększa przydatność narzynki podczas wymagających operacji gwintowania elementów o większej średnicy.

Przejdź do pełnego opisu

114,50 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Narzynka BMM M18 HSS-Co5 do gwintowania stali nierdzewnej i części maszynowych

Narzynka metryczna M18 × 2,5 BMM 31020180 przeznaczona jest do wykonywania zewnętrznych gwintów na prętach, trzpieniach, sworzniach oraz innych elementach wykorzystywanych w konstrukcjach mechanicznych i urządzeniach przemysłowych. Gwint M18 znajduje zastosowanie w budowie maszyn, elementach mocujących, połączeniach konstrukcyjnych oraz podczas wykonywania części zamiennych wymagających odpowiednio dobranej średnicy i skoku gwintu.

W przypadku gwintowania elementów o średnicy M18 istotne znaczenie ma właściwy dobór narzędzia do rodzaju obrabianego materiału. Większa średnica gwintu oraz skok 2,5 mm mogą powodować znaczne opory skrawania, dlatego podczas pracy należy zadbać o stabilne mocowanie elementu, odpowiednią oprawkę i skuteczne smarowanie.

Narzynka została wykonana ze stali szybkotnącej HSS-Co5 zawierającej 5% kobaltu. Dodatek ten poprawia odporność materiału narzędziowego na utratę twardości w podwyższonej temperaturze, co jest szczególnie przydatne podczas gwintowania materiałów trudniejszych w skrawaniu.

W porównaniu ze standardowymi narzynkami HSS wariant kobaltowy stanowi korzystny wybór do bardziej wymagających prac warsztatowych i produkcyjnych. Podwyższona odporność cieplna pomaga ograniczać zużycie krawędzi skrawających, jednak uzyskanie odpowiedniej jakości gwintu nadal wymaga prawidłowego doboru parametrów pracy.

Producent przewiduje zastosowanie narzynki do stali o wytrzymałości poniżej 1000 N/mm², stali nierdzewnej, aluminium, mosiądzu, brązu oraz tworzyw sztucznych. Opcjonalnie możliwe jest również gwintowanie żeliwa. W przypadku stali nierdzewnej należy uwzględnić jej konkretny gatunek, ponieważ poszczególne odmiany mogą znacząco różnić się właściwościami skrawnymi.

Precyzyjne wykonywanie gwintów M18 × 2,5 narzynką kobaltową BMM

Narzynka BMM 31020180 posiada zamkniętą konstrukcję typu B z nacięciem wstępnym, ułatwiającą rozpoczęcie nacinania gwintu na odpowiednio przygotowanym pręcie. Standardowy metryczny zarys o kącie 60° oraz skok 2,5 mm odpowiadają gwintowi zwykłemu M18 zgodnemu z DIN ISO 13.

Tolerancja DIN ISO 2 pozwala na wykonywanie gwintów zewnętrznych przeznaczonych do standardowych połączeń śrubowych. Dla zachowania prawidłowej geometrii gwintu istotne jest odpowiednie przygotowanie średnicy obrabianego elementu oraz utrzymanie osiowości narzynki.

Średnica zewnętrzna narzynki wynosi 45 mm, natomiast jej grubość 18 mm. Przy doborze oprawki należy uwzględnić oba wymiary, ponieważ stabilne osadzenie narzędzia pomaga równomiernie przenosić moment obrotowy i ogranicza ryzyko przekoszenia podczas pracy.

Przed rozpoczęciem gwintowania należy przygotować odpowiednią średnicę pręta oraz wykonać fazę wejściową. Ułatwia ona wprowadzenie narzynki na obrabiany element i pozwala rozpocząć nacinanie pierwszych zwojów bez nadmiernego obciążania ostrzy.

Podczas wykonywania gwintu M18 × 2,5 należy zwrócić szczególną uwagę na pewne zamocowanie elementu. Ze względu na stosunkowo dużą średnicę gwintu wymagany moment obrotowy może być znaczny, dlatego narzędzie należy prowadzić w sposób kontrolowany, bez gwałtownego zwiększania nacisku.

Narzynkę należy ustawić prostopadle do osi pręta i prowadzić równomiernym ruchem. Okresowe cofanie narzędzia pomaga łamać wióry oraz ograniczać ryzyko ich zakleszczenia w przestrzeniach skrawających.

Podczas obróbki stali nierdzewnej zaleca się stosowanie środka smarująco-chłodzącego odpowiedniego do tego materiału. Ograniczenie tarcia i odprowadzanie ciepła mają szczególne znaczenie podczas wykonywania gwintów o większej średnicy, ponieważ nieprawidłowe warunki pracy mogą prowadzić do szybszego zużycia krawędzi skrawających.

Po zakończeniu gwintowania narzynkę należy oczyścić z wiórów i pozostałości środka smarującego, a następnie zabezpieczyć przed korozją i uszkodzeniami mechanicznymi. Właściwe użytkowanie i przechowywanie pomagają zachować sprawność narzędzia podczas kolejnych operacji.

Narzynka M18 HSS-Co5 BMM sprawdza się podczas wykonywania nowych gwintów, produkcji elementów maszynowych oraz regeneracji istniejących połączeń, o ile stan techniczny obrabianych części pozwala na ponowną obróbkę. Jest praktycznym wyposażeniem warsztatów mechanicznych, zakładów produkcyjnych i serwisów przemysłowych.

Wybierz narzynkę metryczną M18 HSS-Co5 BMM w NOVAMET i postaw na profesjonalne narzędzie do gwintowania stali nierdzewnej oraz elementów maszynowych!

KORZYŚCI

Stal HSS-Co5 z 5% dodatkiem kobaltu – podwyższona odporność na temperaturę i zużycie podczas wymagającego gwintowania.
Możliwość obróbki stali nierdzewnej – zastosowanie w materiałach wymagających odpowiednio dobranych narzędzi skrawających.
Standardowy gwint M18 × 2,5 – wykonywanie prawych gwintów metrycznych w elementach konstrukcyjnych i maszynowych.
Norma EN 22568 – znormalizowane wymiary umożliwiające dobór właściwej oprawki narzynkowej.
Kształt B z nacięciem wstępnym – ułatwione rozpoczęcie gwintowania odpowiednio przygotowanego elementu.
Szeroki zakres zastosowań – możliwość gwintowania stali, aluminium, mosiądzu, brązu i wybranych tworzyw sztucznych.
