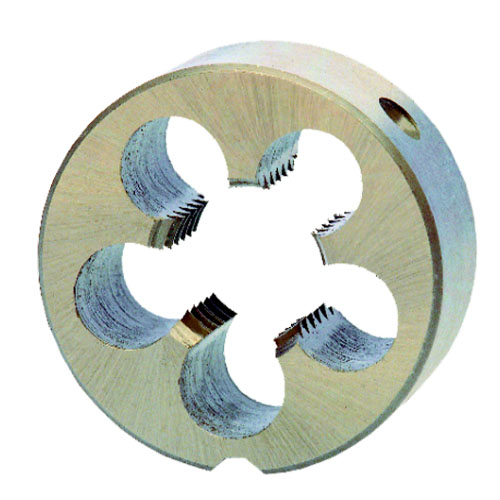

Narzynki metryczne lewe M HSS EN 22568 BMM

Czym są narzynki metryczne lewe i do czego służą?

Narzynki metryczne lewe to narzędzia skrawające służące do wykonywania zewnętrznych gwintów o lewym kierunku skrętu. W odróżnieniu od standardowych gwintów prawych, które podczas dokręcania obracane są zgodnie z ruchem wskazówek zegara, gwinty lewe dokręca się w kierunku przeciwnym.

Takie rozwiązanie stosuje się w elementach maszyn i urządzeń, w których kierunek obrotów lub warunki eksploatacji mogłyby powodować samoczynne odkręcanie standardowych połączeń prawoskrętnych. Gwinty lewe wykorzystywane są również w mechanizmach regulacyjnych, układach napędowych oraz specjalistycznych połączeniach konstrukcyjnych.

Narzynki lewe M HSS BMM z serii 3105 umożliwiają wykonywanie gwintów zewnętrznych o profilu metrycznym zgodnym z DIN ISO 13. Ich konstrukcja została dostosowana do obróbki lewoskrętnej, dzięki czemu możliwe jest prawidłowe formowanie zwojów o wymaganym kierunku.

Gdzie stosuje się gwinty metryczne lewe?

Gwinty lewoskrętne znajdują zastosowanie wszędzie tam, gdzie standardowy kierunek gwintu nie zapewnia odpowiednich właściwości użytkowych połączenia lub wynika to z konstrukcji mechanizmu.

Typowe zastosowania gwintów lewych obejmują:

• elementy maszyn i urządzeń z obracającymi się wałami,
• mechanizmy regulacyjne i napinające,
• specjalistyczne połączenia śrubowe,
• części układów napędowych i przekładni,
• elementy wymagające zabezpieczenia przed odkręcaniem w określonych warunkach pracy,
• naprawy i regenerację części wyposażonych fabrycznie w gwinty lewe.

Dobór gwintu lewego powinien zawsze wynikać z dokumentacji technicznej urządzenia oraz rzeczywistych warunków pracy połączenia. Sam kierunek gwintu nie stanowi uniwersalnego zabezpieczenia przed samoczynnym odkręcaniem.

Narzynki lewe HSS EN 22568 – właściwości i konstrukcja

Narzynki metryczne lewe BMM produkowane są ze stali szybkotnącej HSS, stosowanej w profesjonalnych narzędziach do obróbki skrawaniem. Materiał ten zapewnia odpowiednią twardość, odporność na zużycie oraz możliwość pracy w warunkach podwyższonej temperatury powstającej podczas skrawania.

Seria 3105 charakteryzuje się następującymi parametrami technicznymi:

• Rodzaj narzędzia: narzynka metryczna lewoskrętna.
• Norma wykonania: EN 22568.
• Materiał: stal szybkotnąca HSS.
• Typ: B, konstrukcja zamknięta z nacięciem wstępnym.
• Kierunek gwintu: lewy.
• Profil gwintu: metryczny DIN ISO 13.
• Kąt zarysu: 60°.
• Tolerancja gwintu: 6g według oznaczenia producenta.
• Zakres rozmiarów: M3–M20.
• Wykończenie: jasna powierzchnia.
• Grupa produktowa BMM: 3105.

Konstrukcja narzynki pozwala na prowadzenie procesu skrawania przy użyciu odpowiedniej oprawki. Prawidłowe zamocowanie narzędzia oraz zachowanie osiowości względem obrabianego elementu mają bezpośredni wpływ na jakość wykonywanego gwintu.

Jakie materiały można gwintować narzynkami lewymi BMM?

Zgodnie z informacjami producenta narzynki lewe HSS BMM z serii 3105 przeznaczone są przede wszystkim do obróbki stali o wytrzymałości do 800 N/mm², aluminium, mosiądzu oraz odpowiednich tworzyw sztucznych.

Producent wskazuje również możliwość opcjonalnego zastosowania narzynek do obróbki brązu i żeliwa. W takich przypadkach należy uwzględnić właściwości konkretnego materiału, warunki skrawania oraz wymagania dotyczące trwałości narzędzia.

Podczas gwintowania należy stosować odpowiednie środki smarująco-chłodzące, dopasowane do rodzaju obrabianego materiału. Właściwe smarowanie ogranicza tarcie, ułatwia odprowadzanie wiórów oraz zmniejsza ryzyko przedwczesnego zużycia krawędzi skrawających.

Jak dobrać narzynkę metryczną lewą M do średnicy gwintu?

Podstawowym kryterium wyboru narzynki jest średnica nominalna oraz skok wykonywanego gwintu. Oznaczenia takie jak M6, M8, M10 czy M12 określają średnicę nominalną gwintu metrycznego wyrażoną w milimetrach.

Przy doborze narzynki należy upewnić się, że narzędzie jest przeznaczone do wykonywania gwintu lewego. Narzynka prawoskrętna o tej samej średnicy i skoku nie może zastąpić narzynki lewoskrętnej.

Istotne znaczenie ma również prawidłowe przygotowanie średnicy zewnętrznej obrabianego elementu. Przed rozpoczęciem pracy warto wykonać niewielką fazę wejściową, która ułatwia rozpoczęcie nacinania gwintu i ogranicza ryzyko uszkodzenia pierwszych zwojów.

Należy także dopasować odpowiednią oprawkę do zewnętrznej średnicy i grubości narzynki. Wymiary narzędzi różnią się w zależności od rozmiaru gwintu, dlatego powinny być każdorazowo sprawdzane w danych technicznych produktu.

Jak prawidłowo nacinać gwint lewy narzynką HSS?

Gwintowanie lewoskrętne wymaga zachowania odwrotnego kierunku obrotu niż podczas wykonywania standardowych gwintów prawych. Patrząc od strony narzynki, gwint lewy nacina się przez obracanie narzędzia przeciwnie do ruchu wskazówek zegara.

Przed rozpoczęciem pracy należy stabilnie zamocować obrabiany element, sprawdzić jego średnicę oraz oczyścić powierzchnię z zanieczyszczeń i zadziorów.

Narzynkę należy ustawić prostopadle do osi elementu, a następnie rozpocząć nacinanie przy równomiernym nacisku. W trakcie obróbki warto kontrolować opór skrawania i stosować odpowiednie smarowanie.

W zależności od rodzaju materiału i warunków pracy można okresowo cofać narzędzie w celu łamania wiórów. Po zakończeniu gwintowania należy oczyścić wykonany gwint oraz sprawdzić poprawność jego profilu i współpracę z odpowiednim elementem posiadającym gwint wewnętrzny lewy.

Dlaczego warto wybrać narzynki metryczne lewe HSS BMM?

Narzynki lewe BMM z serii 3105 stanowią rozwiązanie dla użytkowników poszukujących narzędzi do wykonywania specjalistycznych gwintów metrycznych. Szeroki zakres rozmiarów pozwala dopasować narzynkę do różnych elementów mechanicznych, a stal szybkotnąca HSS zapewnia właściwości wymagane podczas profesjonalnej obróbki skrawaniem.

Właściwie dobrana narzynka umożliwia wykonywanie gwintów lewoskrętnych podczas produkcji nowych części oraz prac remontowych i regeneracyjnych.

Najważniejsze korzyści:

• Możliwość wykonywania zewnętrznych gwintów metrycznych lewych.
• Zakres rozmiarów M3–M20 do różnych zastosowań technicznych.
• Stal szybkotnąca HSS zapewniająca odporność na zużycie.
• Konstrukcja typu B z nacięciem wstępnym.
• Zgodność wymiarowa z normą EN 22568.
• Możliwość obróbki stali do 800 N/mm², aluminium, mosiądzu i wybranych tworzyw sztucznych.
• Przydatność podczas produkcji, napraw i regeneracji części maszyn.

Potrzebujesz narzynki do wykonania gwintu lewego? Sprawdź dostępne rozmiary M3–M20 i dobierz odpowiednie narzędzie do swojego zastosowania. Poznaj narzynki metryczne lewe M HSS EN 22568 BMM w ofercie NOVAMET!

Najczęściej zadawane pytania – narzynki metryczne lewe M HSS

Czym różni się narzynka lewa od prawej?

Narzynka lewa służy do wykonywania gwintów lewoskrętnych, natomiast narzynka prawa do gwintów prawoskrętnych. Różnią się kierunkiem ukształtowania krawędzi skrawających i zwojów gwintu. Narzędzia te nie są zamienne, nawet jeśli mają identyczną średnicę nominalną i skok gwintu.

W którą stronę obracać narzynkę podczas wykonywania gwintu lewego?

Podczas nacinania standardowego gwintu lewego narzynkę obraca się przeciwnie do ruchu wskazówek zegara, patrząc od strony narzędzia. Ważne jest zachowanie prawidłowego ustawienia narzynki względem osi obrabianego elementu.

Do czego stosuje się gwinty metryczne lewe?

Gwinty lewe wykorzystuje się między innymi w elementach maszyn wirujących, mechanizmach regulacyjnych, układach napędowych oraz specjalistycznych połączeniach śrubowych. Ich zastosowanie wynika z konstrukcji urządzenia i wymaganych warunków pracy.

Jakie rozmiary obejmuje seria narzynek lewych BMM 3105?

Seria 3105 obejmuje narzynki do wykonywania gwintów metrycznych lewych w zakresie M3–M20. Poszczególne warianty różnią się średnicą nominalną, skokiem gwintu oraz wymiarami zewnętrznymi narzędzia.

Czy narzynką lewą HSS można gwintować stal nierdzewną?

Producent nie wskazuje stali nierdzewnej jako podstawowego obszaru zastosowania serii 3105. Do jej obróbki należy dobrać narzędzie przeznaczone do konkretnego gatunku materiału i warunków skrawania.

Czy narzynki lewe BMM nadają się do gwintowania aluminium?

Tak. Aluminium znajduje się wśród podstawowych materiałów wskazanych przez producenta dla narzynek lewych HSS BMM. Podczas obróbki należy odpowiednio dobrać parametry pracy i środek smarujący.

Co oznacza norma EN 22568?

EN 22568 określa wymagania wymiarowe dotyczące narzynek okrągłych i związanych z nimi rozwiązań mocujących. Zgodność z normą ułatwia dobór odpowiedniej oprawki do narzędzia.

Jak rozpoznać gwint lewy?

Gwint lewy można rozpoznać po kierunku przebiegu linii śrubowej. Pomocne jest również oznaczenie LH stosowane w dokumentacji technicznej. W przypadku wątpliwości należy sprawdzić oznaczenia elementu oraz jego dokumentację.

Czy narzynką lewą można naprawić uszkodzony gwint?

Narzynka lewa może być wykorzystywana do poprawiania lub odtwarzania zewnętrznych gwintów lewoskrętnych, jeżeli stan elementu i zakres uszkodzeń pozwalają na taką obróbkę. Przy poważnym uszkodzeniu gwintu konieczna może być wymiana części lub zastosowanie innej metody naprawy.

Jak dobrać oprawkę do narzynki metrycznej lewej?

Oprawkę należy dobrać na podstawie średnicy zewnętrznej i grubości konkretnej narzynki. Wymiary narzędzia powinny odpowiadać parametrom mocowania oprawki, aby zapewnić stabilne prowadzenie podczas gwintowania.
