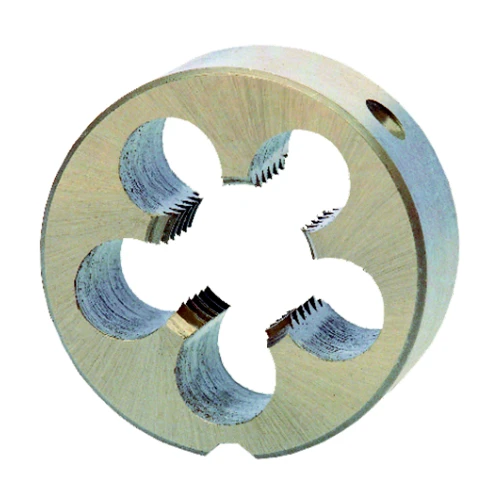

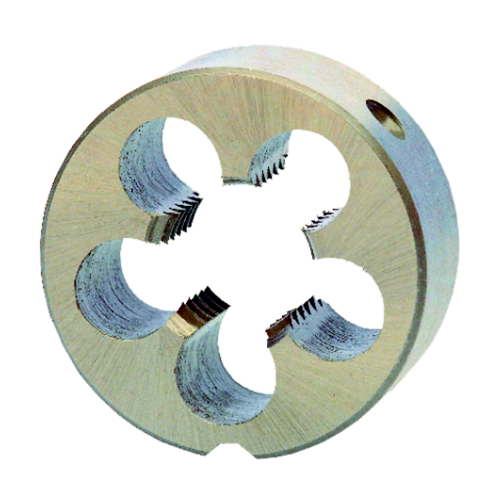

Narzynka metryczna M20 × 2,5 HSS-Co5 EN 22568 BMM 31020200

Narzynka M20 HSS-Co5 BMM 31020200 do gwintów metrycznych

Narzynka metryczna BMM 31020200 to profesjonalne narzędzie skrawające wykonane z wysokogatunkowej stali szybkotnącej HSS z 5-procentowym dodatkiem kobaltu. Przeznaczona jest do wykonywania prawych gwintów zewnętrznych M20 o standardowym skoku 2,5 mm na prętach, trzpieniach, sworzniach oraz elementach konstrukcyjnych. Stal HSS-Co5 zapewnia podwyższoną odporność na temperaturę i zużycie krawędzi skrawających, dzięki czemu narzynka znajduje zastosowanie podczas obróbki stali nierdzewnej, stali konstrukcyjnych o wytrzymałości poniżej 1000 N/mm² oraz wybranych metali nieżelaznych.

Narzynka kobaltowa M20 × 2,5 BMM HSS-Co5 EN 22568

Narzynka BMM serii 3102 posiada średnicę zewnętrzną 45 mm oraz grubość 18 mm, umożliwiając mocowanie w oprawce narzynkowej dostosowanej do tych wymiarów. Narzędzie wykonano zgodnie z normą EN 22568, w zamkniętym kształcie B z nacięciem wstępnym. Metryczny zarys gwintu o kącie 60° odpowiada DIN ISO 13, a tolerancja DIN ISO 2 umożliwia wykonywanie prawych gwintów zewnętrznych przeznaczonych do standardowych połączeń śrubowych M20.

Przejdź do pełnego opisu

119,90 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Narzynka BMM M20 HSS-Co5 do gwintowania stali nierdzewnej i elementów konstrukcyjnych

Narzynka metryczna M20 × 2,5 BMM 31020200 przeznaczona jest do wykonywania zewnętrznych gwintów na elementach o stosunkowo dużej średnicy, wykorzystywanych w budowie maszyn, konstrukcjach stalowych, urządzeniach przemysłowych oraz instalacjach technicznych. Gwint M20 znajduje zastosowanie między innymi w połączeniach mechanicznych, elementach mocujących, trzpieniach, sworzniach oraz częściach wymagających odpowiednio dobranej wytrzymałości połączenia śrubowego.

Podczas wykonywania gwintów M20 istotne znaczenie ma właściwy dobór narzędzia skrawającego. Większa średnica obrabianego elementu oraz skok gwintu 2,5 mm powodują zwiększone opory skrawania, dlatego szczególnie ważne są odporność krawędzi tnących, stabilne mocowanie narzynki oraz odpowiednie smarowanie.

Stal szybkotnąca HSS-Co5 zawierająca 5% kobaltu charakteryzuje się podwyższoną odpornością na utratę twardości w podwyższonej temperaturze. Właściwość ta jest szczególnie przydatna podczas obróbki stali nierdzewnej, w której zwiększone tarcie i utrudnione odprowadzanie ciepła mogą przyspieszać zużycie narzędzia.

W porównaniu ze standardowymi narzynkami HSS wariant kobaltowy stanowi korzystne rozwiązanie do bardziej wymagających zastosowań warsztatowych i produkcyjnych. Odpowiednio dobrane warunki skrawania pozwalają wykorzystać właściwości materiału HSS-Co5 oraz ograniczyć ryzyko przedwczesnego zużycia ostrzy.

Producent przewiduje zastosowanie narzynki do stali o wytrzymałości poniżej 1000 N/mm², stali nierdzewnej, aluminium, mosiądzu, brązu oraz tworzyw sztucznych. Opcjonalnie narzędzie może być wykorzystywane również podczas obróbki żeliwa. W przypadku materiałów trudniejszych w skrawaniu należy uwzględnić ich konkretny gatunek oraz dobrać odpowiednie warunki pracy.

Precyzyjne wykonywanie gwintów M20 × 2,5 narzynką kobaltową BMM

Narzynka BMM 31020200 została wykonana w zamkniętym kształcie B z nacięciem wstępnym, ułatwiającym rozpoczęcie nacinania gwintu na odpowiednio przygotowanym elemencie. Standardowy metryczny zarys o kącie 60° oraz skok 2,5 mm odpowiadają gwintowi zwykłemu M20 zgodnemu z DIN ISO 13.

Tolerancja DIN ISO 2 pozwala na wykonywanie gwintów zewnętrznych przeznaczonych do standardowych połączeń śrubowych. Zachowanie właściwej średnicy obrabianego pręta oraz prawidłowej osiowości narzędzia ma istotne znaczenie dla uzyskania odpowiedniego zarysu i wymiarów gwintu.

Średnica zewnętrzna narzynki wynosi 45 mm, natomiast jej grubość 18 mm. Przy doborze oprawki należy uwzględnić oba parametry, ponieważ stabilne mocowanie narzędzia umożliwia równomierne przenoszenie momentu obrotowego i ogranicza ryzyko przekoszenia podczas pracy.

Przed rozpoczęciem gwintowania należy przygotować odpowiednią średnicę pręta oraz wykonać fazę wejściową. Ułatwia ona wprowadzenie narzynki na obrabiany element i ogranicza obciążenie pierwszych krawędzi skrawających podczas rozpoczynania pracy.

Podczas wykonywania gwintu M20 × 2,5 należy zwrócić szczególną uwagę na stabilne zamocowanie obrabianego elementu. Ze względu na dużą średnicę gwintu wymagany moment obrotowy może być znaczny, dlatego należy stosować oprawkę zapewniającą odpowiednią kontrolę nad narzędziem i umożliwiającą równomierne prowadzenie.

Narzynkę należy ustawić prostopadle do osi pręta, a następnie prowadzić płynnym, kontrolowanym ruchem, bez nadmiernego nacisku. Okresowe cofanie narzędzia pomaga łamać wióry, zmniejsza opory skrawania oraz ogranicza ryzyko ich zakleszczenia.

Podczas gwintowania stali nierdzewnej szczególnie ważne jest stosowanie środka smarująco-chłodzącego przeznaczonego do tego rodzaju materiału. Odpowiednie smarowanie ogranicza tarcie i pomaga odprowadzać ciepło powstające podczas skrawania, co ma znaczenie dla trwałości narzynki i jakości wykonywanego gwintu.

Po zakończeniu pracy narzynkę należy oczyścić z wiórów oraz pozostałości środka smarującego, a następnie zabezpieczyć przed korozją i uszkodzeniami mechanicznymi. Właściwe użytkowanie i przechowywanie pomagają utrzymać sprawność krawędzi skrawających podczas kolejnych operacji.

Narzynka M20 HSS-Co5 BMM sprawdza się podczas wykonywania nowych gwintów, produkcji elementów konstrukcyjnych oraz regeneracji istniejących połączeń, jeżeli stan techniczny obrabianych części pozwala na ponowną obróbkę. Jest praktycznym wyposażeniem warsztatów mechanicznych, zakładów produkcyjnych, serwisów maszyn i działów utrzymania ruchu.

Wybierz narzynkę metryczną M20 HSS-Co5 BMM w NOVAMET i postaw na profesjonalne narzędzie do precyzyjnego gwintowania stali nierdzewnej oraz elementów konstrukcyjnych!

KORZYŚCI

Stal HSS-Co5 z 5% dodatkiem kobaltu – podwyższona odporność na temperaturę i zużycie podczas wymagających operacji gwintowania.
Możliwość obróbki stali nierdzewnej – zastosowanie w materiałach wymagających odpowiednio dobranych narzędzi skrawających.
Standardowy gwint M20 × 2,5 – wykonywanie prawych gwintów metrycznych w elementach konstrukcyjnych i maszynowych.
Norma EN 22568 – znormalizowane wymiary ułatwiające dobór właściwej oprawki narzynkowej.
Kształt B z nacięciem wstępnym – łatwiejsze rozpoczęcie nacinania gwintu na przygotowanym elemencie.
Szeroki zakres zastosowań – możliwość obróbki stali, aluminium, mosiądzu, brązu oraz wybranych tworzyw sztucznych.
