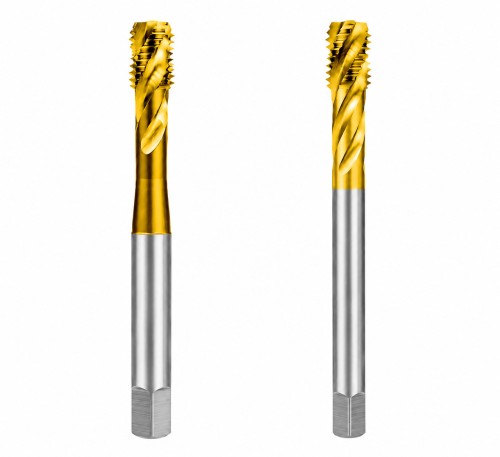

Gwintowniki maszynowe HSS TiN DIN 371/376 kształt C BMM — serie 3513/3517

Gwintowniki maszynowe HSS TiN BMM – precyzyjne gwintowanie metryczne

Gwintowniki maszynowe BMM z powłoką TiN serii 3513/3517 przeznaczone są do wykonywania gwintów metrycznych zgodnych z DIN ISO 13. Znajdują zastosowanie w warsztatach mechanicznych, zakładach produkcyjnych, narzędziowniach oraz podczas obróbki elementów maszyn i konstrukcji stalowych.

Połączenie stali szybkotnącej HSS, powłoki TiN i odpowiednio dobranej geometrii części skrawającej pozwala uzyskać narzędzie przystosowane do powtarzalnego wykonywania gwintów w wielu popularnych materiałach konstrukcyjnych.

Powłoka TiN – większa odporność powierzchni roboczej

Azotek tytanu, oznaczany symbolem TiN, to twarda powłoka nanoszona na powierzchnię narzędzia skrawającego. W przypadku gwintowników BMM producent podaje twardość powierzchni roboczej do około 2500 HV.

Powłoka TiN zwiększa odporność na zużycie ścierne i pomaga ograniczać tarcie pomiędzy narzędziem a obrabianym materiałem. Może to korzystnie wpływać na trwałość gwintownika, szczególnie podczas powtarzalnych operacji gwintowania.

Nie oznacza to jednak możliwości pracy bez właściwego smarowania i chłodzenia. Trwałość narzędzia nadal zależy od rodzaju materiału, prędkości skrawania, średnicy przygotowanego otworu oraz warunków odprowadzania wiórów.

Kształt C i rowki śrubowe 35° – skuteczne odprowadzanie wiórów

Jednym z najważniejszych elementów konstrukcji gwintowników serii 3513/3517 jest geometria części roboczej. Narzędzia wyposażono w rowki śrubowe o kącie 35°, które podczas gwintowania pomagają transportować wióry w kierunku wejścia otworu.

Ma to szczególne znaczenie przy wykonywaniu otworów nieprzelotowych, ponieważ wióry nie mogą swobodnie wydostawać się przez drugą stronę obrabianego elementu.

Krótki nakrój w kształcie C, obejmujący około 2–3 zwoje, umożliwia wykonywanie pełnego profilu gwintu stosunkowo blisko dna otworu. Nadal konieczne jest jednak zachowanie odpowiedniej głębokości wiercenia i bezpiecznej przestrzeni dla narzędzia.

Gwintowniki DIN 371 i DIN 376 – dostępne rozmiary

Podkategoria obejmuje gwintowniki maszynowe do wykonywania prawych gwintów metrycznych w zakresie od M2,5 do M20.

W zależności od rozmiaru zastosowano dwa standardy wykonania:

• DIN 371 – gwintowniki w rozmiarach M2,5–M10, seria BMM 3513.
• DIN 376 – gwintowniki w rozmiarach M12–M20, seria BMM 3517.

Obie serie mają chwyt zgodny z DIN 10, prawy kierunek skrawania oraz geometrię gwintu metrycznego o kącie profilu 60°. Tolerancja wykonywanego gwintu odpowiada klasie DIN ISO 2 (6H).

Przed zakupem należy dobrać odpowiednią średnicę i skok gwintu, a także sprawdzić wymagany wymiar otworu pod gwintowanie.

Do jakich materiałów stosować gwintowniki HSS TiN?

Zgodnie z oznaczeniami producenta głównym obszarem zastosowania gwintowników BMM HSS TiN jest obróbka stali o wytrzymałości poniżej 800 N/mm² oraz stali o wytrzymałości poniżej 1000 N/mm². Narzędzia mogą być również stosowane do gwintowania mosiądzu.

Producent wskazuje ponadto możliwość zastosowania w wybranych warunkach do stali nierdzewnej, brązu, żeliwa oraz tworzyw sztucznych. W takich przypadkach konieczne jest uwzględnienie właściwości konkretnego materiału i odpowiednie dobranie parametrów obróbki.

Gwintowniki tej serii nie są natomiast wskazane w przedstawionej tabeli zastosowań jako narzędzia do aluminium, stopów tytanu ani stali o wytrzymałości przekraczającej 1200 N/mm².

Gwintowniki HSS TiN do warsztatu i produkcji seryjnej

Gwintowniki maszynowe z powłoką TiN mogą być wykorzystywane zarówno podczas wykonywania pojedynczych elementów, jak i w powtarzalnej produkcji części mechanicznych. Odpowiednio dobrane narzędzie pomaga utrzymać stabilne warunki skrawania oraz ograniczyć ryzyko przedwczesnego zużycia.

Przy obróbce seryjnej warto kontrolować jakość wykonywanych gwintów, stan krawędzi skrawających oraz skuteczność chłodzenia. Istotne jest także prawidłowe ustawienie posuwu i prędkości obrotowej maszyny.

Dlaczego warto wybrać gwintowniki maszynowe BMM HSS TiN?

Seria 3513/3517 łączy popularne rozmiary gwintów metrycznych z geometrią przystosowaną do pracy w otworach nieprzelotowych. Powłoka TiN stanowi dodatkowe zabezpieczenie powierzchni roboczej, a rowki śrubowe pomagają ograniczyć problemy związane z gromadzeniem się wiórów.

W ofercie NOVAMET znajdziesz gwintowniki maszynowe BMM HSS TiN DIN 371/376 kształt C w rozmiarach M2,5–M20. Sprawdź dostępne warianty i dobierz narzędzie odpowiednie do rodzaju materiału, wymaganej średnicy gwintu oraz warunków obróbki.

FAQ – najczęściej zadawane pytania o gwintowniki HSS TiN kształt C

Do czego służą gwintowniki maszynowe HSS TiN?

Gwintowniki HSS TiN służą do wykonywania gwintów wewnętrznych w przygotowanych wcześniej otworach. Seria BMM 3513/3517 przeznaczona jest do prawych gwintów metrycznych M2,5–M20 w otworach przelotowych i nieprzelotowych.

Co oznacza powłoka TiN na gwintowniku?

TiN to azotek tytanu, czyli twarda powłoka zwiększająca odporność powierzchni narzędzia na zużycie. Charakterystyczny złoty kolor ułatwia rozpoznanie narzędzi pokrytych tą powłoką.

Co oznacza kształt C w gwintowniku maszynowym?

Kształt C oznacza krótki nakrój, obejmujący zazwyczaj około 2–3 zwoje. Taka geometria jest szczególnie przydatna podczas wykonywania gwintów w otworach nieprzelotowych.

Dlaczego gwintowniki tej serii mają rowki śrubowe 35°?

Rowki śrubowe o kącie 35° pomagają transportować wióry w kierunku wejścia otworu. Jest to ważne podczas gwintowania otworów ślepych, w których wióry nie mogą wydostawać się przez dno.

Jaka jest różnica między DIN 371 a DIN 376?

W prezentowanej serii BMM norma DIN 371 dotyczy gwintowników M2,5–M10, natomiast DIN 376 obejmuje rozmiary M12–M20. Standardy określają między innymi wymagania wymiarowe dotyczące konstrukcji narzędzi.

Do jakiej stali można stosować gwintowniki HSS TiN BMM?

Producent wskazuje jako główne zastosowanie stale o wytrzymałości poniżej 800 N/mm² i poniżej 1000 N/mm². Dobór parametrów skrawania powinien uwzględniać właściwości konkretnego materiału.

Czy gwintowniki HSS TiN nadają się do stali nierdzewnej?

Stal nierdzewna została wskazana przez producenta jako zastosowanie opcjonalne. Możliwość wykorzystania gwintownika zależy od gatunku stali, warunków chłodzenia i parametrów skrawania.

Czy gwintownik z powłoką TiN wymaga smarowania?

Tak. Powłoka TiN poprawia odporność powierzchni na zużycie, ale nie zastępuje odpowiedniego smarowania. Właściwy środek smarny pomaga ograniczyć tarcie i ułatwia bezpieczne wykonywanie gwintów.

Jaką tolerancję gwintu zapewniają gwintowniki BMM HSS TiN?

Gwintowniki serii 3513/3517 mają oznaczenie tolerancji DIN ISO 2, odpowiadające klasie 6H dla standardowych gwintów metrycznych wewnętrznych.

Czy gwintowniki HSS TiN można stosować do otworów przelotowych?

Tak. Producent przewiduje zastosowanie w otworach przelotowych i nieprzelotowych. Geometria z rowkami śrubowymi 35° jest jednak szczególnie korzystna przy odprowadzaniu wiórów z otworów ślepych.
