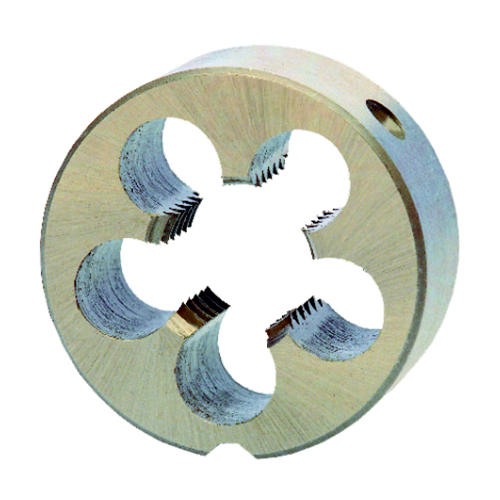

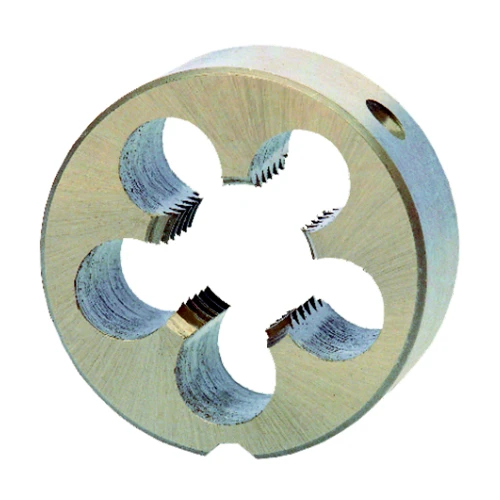

Narzynka metryczna M14 × 2,0 HSS-Co5 EN 22568 BMM 31020140

Narzynka M14 HSS-Co5 BMM 31020140 do gwintów metrycznych

Narzynka metryczna BMM 31020140 to profesjonalne narzędzie wykonane ze stali szybkotnącej HSS z 5-procentowym dodatkiem kobaltu, przeznaczone do wykonywania zewnętrznych gwintów M14 o standardowym skoku 2,0 mm. Materiał HSS-Co5 charakteryzuje się podwyższoną odpornością na temperaturę i zużycie krawędzi skrawających, co ma szczególne znaczenie podczas obróbki stali nierdzewnej oraz stali konstrukcyjnych o wytrzymałości poniżej 1000 N/mm². Narzynka znajduje zastosowanie w warsztatach mechanicznych, zakładach ślusarskich, działach utrzymania ruchu oraz podczas produkcji i regeneracji elementów maszynowych.

Narzynka kobaltowa M14 × 2,0 BMM HSS-Co5 EN 22568

Narzynka BMM serii 3102 posiada średnicę zewnętrzną 38 mm oraz grubość 14 mm, umożliwiając mocowanie w oprawce dostosowanej do tych wymiarów. Narzędzie wykonano zgodnie z normą EN 22568, w zamkniętym kształcie B z nacięciem wstępnym. Metryczny zarys gwintu o kącie 60° odpowiada DIN ISO 13, a tolerancja DIN ISO 2 pozwala na wykonywanie prawych gwintów zewnętrznych przeznaczonych do standardowych połączeń śrubowych M14.

Przejdź do pełnego opisu

67,10 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Narzynka BMM M14 HSS-Co5 do gwintowania stali nierdzewnej i elementów konstrukcyjnych

Narzynka metryczna M14 × 2,0 BMM 31020140 przeznaczona jest do wykonywania gwintów zewnętrznych na prętach, trzpieniach, sworzniach oraz innych elementach wykorzystywanych w konstrukcjach mechanicznych i urządzeniach przemysłowych. Gwint M14 znajduje zastosowanie między innymi w budowie maszyn, połączeniach konstrukcyjnych, elementach mocujących oraz podczas wykonywania części zamiennych wymagających odpowiednio dobranych połączeń śrubowych.

Stal szybkotnąca HSS-Co5 zawierająca 5% kobaltu zapewnia zwiększoną odporność materiału narzędziowego na utratę twardości w podwyższonej temperaturze. Jest to istotna zaleta podczas gwintowania materiałów trudniejszych w skrawaniu, w których zwiększone tarcie i opory obróbki mogą przyspieszać zużycie ostrzy.

W przypadku stali nierdzewnej szczególne znaczenie ma odporność krawędzi skrawających na obciążenia cieplne. Niektóre gatunki stali nierdzewnej wykazują tendencję do umacniania podczas obróbki, dlatego wymagają odpowiedniego smarowania, stabilnego prowadzenia narzędzia oraz unikania niepotrzebnego tarcia.

Narzynka kobaltowa M14 BMM stanowi korzystny wybór do bardziej wymagających prac warsztatowych w porównaniu ze standardowym wariantem HSS. Dodatek kobaltu nie zastępuje jednak prawidłowego doboru parametrów skrawania, które powinny być dostosowane do gatunku obrabianego materiału i sposobu prowadzenia narzędzia.

Producent przewiduje zastosowanie narzynki w stalach o wytrzymałości poniżej 1000 N/mm², stalach nierdzewnych, aluminium, mosiądzu, brązie oraz tworzywach sztucznych. Opcjonalnie narzędzie może być stosowane również podczas obróbki żeliwa.

Precyzyjne wykonywanie gwintów M14 × 2,0 narzynką kobaltową BMM

Narzynka BMM 31020140 została wykonana w zamkniętym kształcie B z nacięciem wstępnym, które ułatwia rozpoczęcie nacinania gwintu na odpowiednio przygotowanym elemencie. Standardowy metryczny zarys o kącie 60° oraz skok 2,0 mm pozwalają na wykonywanie prawych gwintów zwykłych M14 zgodnych z DIN ISO 13.

Średnica zewnętrzna 38 mm i grubość 14 mm wymagają zastosowania oprawki narzynkowej dopasowanej do tych wymiarów. Stabilne mocowanie jest szczególnie istotne podczas gwintowania elementów o większej średnicy, ponieważ opory skrawania oraz wymagany moment obrotowy mogą być wyższe niż w przypadku mniejszych rozmiarów gwintów.

Przed rozpoczęciem pracy należy przygotować odpowiednią średnicę pręta i wykonać fazę wejściową. Prawidłowe przygotowanie powierzchni ułatwia rozpoczęcie nacinania pierwszych zwojów oraz ogranicza ryzyko przekoszenia narzynki względem osi elementu.

Podczas gwintowania M14 × 2,0 należy zwrócić szczególną uwagę na osiowe prowadzenie narzędzia. Narzynkę należy ustawić prostopadle do obrabianego elementu i prowadzić równomiernym ruchem, bez nadmiernego nacisku. Obrabiany pręt powinien być pewnie zamocowany, aby nie przemieszczał się pod wpływem momentu obrotowego.

W przypadku stali nierdzewnej i innych materiałów wymagających większych sił skrawania zaleca się stosowanie środka smarująco-chłodzącego odpowiedniego do danego materiału. Okresowe cofanie narzynki pomaga łamać wióry i ograniczać ryzyko ich zakleszczenia w przestrzeniach między ostrzami.

Po zakończeniu gwintowania należy oczyścić narzędzie z wiórów i pozostałości środka smarującego, a następnie zabezpieczyć je przed korozją i uszkodzeniami mechanicznymi. Właściwa eksploatacja i przechowywanie pomagają zachować właściwości krawędzi skrawających przez dłuższy czas.

Narzynka M14 HSS-Co5 BMM sprawdza się podczas wykonywania nowych gwintów zewnętrznych, produkcji elementów złącznych oraz naprawy istniejących połączeń, jeżeli stan techniczny obrabianych części pozwala na ponowne gwintowanie. Jest praktycznym wyposażeniem profesjonalnych warsztatów, zakładów produkcyjnych i serwisów maszyn przemysłowych.

Wybierz narzynkę metryczną M14 HSS-Co5 BMM w NOVAMET i postaw na profesjonalne narzędzie do precyzyjnego gwintowania stali nierdzewnej oraz elementów konstrukcyjnych!

KORZYŚCI

Stal HSS-Co5 z 5% dodatkiem kobaltu – podwyższona odporność na temperaturę i zużycie krawędzi skrawających.
Możliwość gwintowania stali nierdzewnej – zastosowanie w materiałach wymagających odpowiednio dobranych narzędzi skrawających.
Gwint metryczny M14 × 2,0 – wykonywanie standardowych prawych gwintów zewnętrznych w elementach konstrukcyjnych i maszynowych.
Norma EN 22568 – znormalizowane wymiary ułatwiające dobór właściwej oprawki.
Kształt B z nacięciem wstępnym – sprawniejsze rozpoczęcie gwintowania przygotowanego pręta.
Szeroki zakres zastosowań – możliwość obróbki stali, aluminium, mosiądzu, brązu i wybranych tworzyw sztucznych.
