Narzynka metryczna M16 × 2,0 HSS-Co5 EN 22568 BMM 31020160

Narzynka M16 HSS-Co5 BMM 31020160 do gwintów metrycznych

Narzynka metryczna BMM 31020160 to profesjonalne narzędzie skrawające wykonane z wysokogatunkowej stali szybkotnącej HSS z 5-procentowym dodatkiem kobaltu. Przeznaczona jest do wykonywania prawych gwintów zewnętrznych M16 o standardowym skoku 2,0 mm na prętach, trzpieniach, sworzniach oraz elementach maszynowych. Materiał HSS-Co5 zapewnia podwyższoną odporność na temperaturę i zużycie krawędzi skrawających, dzięki czemu narzynka znajduje zastosowanie podczas obróbki stali nierdzewnej, stali konstrukcyjnych oraz wybranych metali nieżelaznych.

Narzynka kobaltowa M16 × 2,0 BMM HSS-Co5 EN 22568

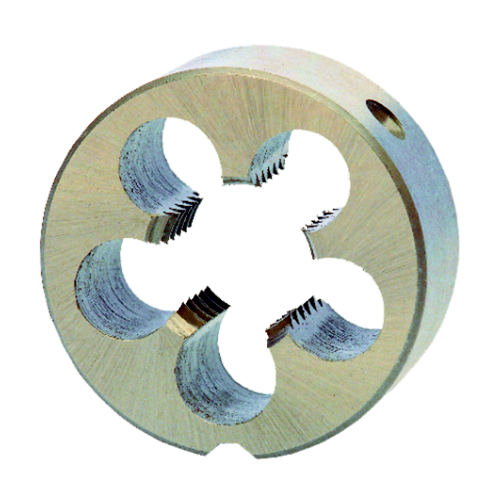

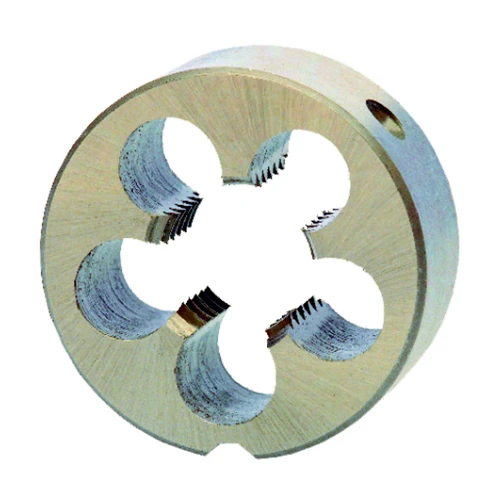

Narzynka BMM serii 3102 posiada średnicę zewnętrzną 45 mm i grubość 18 mm, umożliwiając mocowanie w odpowiednio dobranej oprawce narzynkowej. Konstrukcja zgodna z normą EN 22568, zamknięty kształt B z nacięciem wstępnym oraz metryczny zarys gwintu o kącie 60° pozwalają na precyzyjne wykonywanie gwintów zgodnych z DIN ISO 13. Zastosowanie stali HSS-Co5 zwiększa odporność narzędzia na obciążenia cieplne występujące podczas gwintowania elementów o większej średnicy.

Przejdź do pełnego opisu

109,70 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Narzynka BMM M16 HSS-Co5 do gwintowania stali nierdzewnej i elementów przemysłowych

Narzynka metryczna M16 × 2,0 BMM 31020160 przeznaczona jest do wykonywania zewnętrznych gwintów na elementach konstrukcyjnych, wałkach, trzpieniach, sworzniach oraz prętach wykorzystywanych w budowie maszyn i urządzeń przemysłowych. Gwint M16 jest stosowany w połączeniach mechanicznych wymagających odpowiedniej wytrzymałości, między innymi w konstrukcjach stalowych, maszynach produkcyjnych, urządzeniach transportowych oraz elementach mocujących.

W przypadku gwintów o większej średnicy szczególnego znaczenia nabiera jakość narzędzia skrawającego. Podczas nacinania gwintu M16 występują większe siły skrawania niż przy wykonywaniu drobnych gwintów montażowych, dlatego istotne są odporność krawędzi tnących, stabilne mocowanie narzynki oraz prawidłowe prowadzenie narzędzia.

Stal szybkotnąca HSS-Co5 zawierająca 5% kobaltu charakteryzuje się podwyższoną odpornością na utratę twardości w wysokiej temperaturze. Właściwość ta jest szczególnie przydatna podczas obróbki stali nierdzewnej i innych materiałów powodujących zwiększone obciążenie krawędzi skrawających.

W porównaniu ze standardową narzynką HSS wariant kobaltowy stanowi korzystne rozwiązanie do bardziej wymagających zastosowań warsztatowych i produkcyjnych. Odpowiednie smarowanie oraz dobór warunków pracy pomagają ograniczać tarcie, poprawiać odprowadzanie ciepła i zachować prawidłową geometrię wykonywanego gwintu.

Producent przewiduje zastosowanie narzynki w stalach o wytrzymałości poniżej 1000 N/mm², stalach nierdzewnych, aluminium, mosiądzu, brązie oraz tworzywach sztucznych. Obróbka żeliwa została wskazana jako zastosowanie opcjonalne. Dobór narzędzia powinien zawsze uwzględniać konkretny gatunek materiału, jego twardość oraz warunki skrawania.

Precyzyjne wykonywanie gwintów M16 × 2,0 narzynką kobaltową BMM

Narzynka BMM 31020160 została wykonana w zamkniętym kształcie B z nacięciem wstępnym, które ułatwia rozpoczęcie nacinania gwintu na odpowiednio przygotowanym elemencie. Standardowy metryczny zarys o kącie 60° oraz skok 2,0 mm odpowiadają gwintowi zwykłemu M16 zgodnemu z DIN ISO 13.

Tolerancja DIN ISO 2 pozwala na wykonywanie gwintów zewnętrznych przeznaczonych do standardowych połączeń śrubowych. Prawidłowy dobór średnicy przygotowanego pręta oraz zachowanie osiowości narzędzia mają istotne znaczenie dla uzyskania właściwego zarysu i wymiarów gwintu.

Średnica zewnętrzna narzynki wynosi 45 mm, natomiast jej grubość 18 mm. Przy doborze oprawki należy uwzględnić oba parametry, ponieważ prawidłowe osadzenie narzędzia pozwala na stabilne przenoszenie momentu obrotowego i ogranicza ryzyko jego przemieszczania podczas pracy.

Przed rozpoczęciem gwintowania należy przygotować odpowiednią średnicę obrabianego pręta oraz wykonać fazę wejściową. Ułatwia ona rozpoczęcie skrawania i pomaga prawidłowo wprowadzić narzynkę na element bez uszkadzania pierwszych zwojów.

Podczas wykonywania gwintu M16 × 2,0 szczególnie ważne jest stabilne zamocowanie obrabianego przedmiotu. Ze względu na większą średnicę gwintu może być wymagany znaczny moment obrotowy, dlatego należy stosować oprawkę zapewniającą odpowiednią kontrolę nad narzędziem.

Narzynkę należy prowadzić prostopadle do osi elementu, równomiernym ruchem, bez nadmiernego nacisku. Okresowe cofanie narzędzia pomaga łamać wióry i ograniczać ryzyko ich zakleszczenia w przestrzeniach skrawających.

Podczas gwintowania stali nierdzewnej zaleca się stosowanie środka smarująco-chłodzącego przeznaczonego do tego rodzaju materiału. Właściwe smarowanie ogranicza tarcie i pomaga odprowadzać ciepło powstające podczas obróbki, co ma szczególne znaczenie przy gwintowaniu elementów o większej średnicy.

Po zakończeniu pracy narzynkę należy oczyścić z wiórów, usunąć pozostałości środka smarującego i zabezpieczyć przed korozją. Odpowiednia eksploatacja i przechowywanie pomagają zachować właściwości krawędzi skrawających przez dłuższy czas.

Narzynka M16 HSS-Co5 BMM sprawdza się podczas wykonywania nowych gwintów zewnętrznych, produkcji części maszynowych oraz regeneracji istniejących połączeń, jeżeli ich stan techniczny pozwala na ponowną obróbkę. Jest praktycznym wyposażeniem profesjonalnych warsztatów mechanicznych, zakładów produkcyjnych i działów utrzymania ruchu.

Wybierz narzynkę metryczną M16 HSS-Co5 BMM w NOVAMET i postaw na profesjonalne narzędzie do precyzyjnego gwintowania stali nierdzewnej oraz elementów konstrukcyjnych!

KORZYŚCI

Stal HSS-Co5 z 5% dodatkiem kobaltu – podwyższona odporność na temperaturę i zużycie krawędzi skrawających.
Możliwość gwintowania stali nierdzewnej – zastosowanie w materiałach wymagających narzędzi o zwiększonej odporności cieplnej.
Standardowy gwint M16 × 2,0 – wykonywanie prawych gwintów metrycznych w elementach maszynowych i konstrukcyjnych.
Norma EN 22568 – znormalizowane wymiary ułatwiające dobór odpowiedniej oprawki narzynkowej.
Kształt B z nacięciem wstępnym – ułatwione rozpoczęcie gwintowania odpowiednio przygotowanego pręta.
Szeroki zakres obrabianych materiałów – możliwość pracy ze stalą, aluminium, mosiądzem, brązem oraz wybranymi tworzywami sztucznymi.
