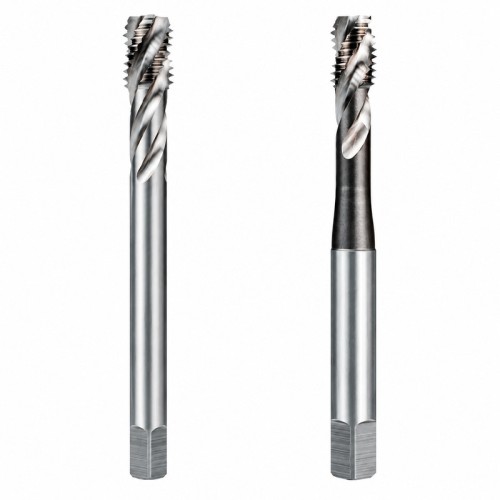

Gwintowniki maszynowe HSS-Co5 DIN 371/376 kształt C BMM

Gwintowniki maszynowe BMM HSS-Co5 serii 3504/3508 to narzędzia przeznaczone do wykonywania metrycznych gwintów wewnętrznych w otworach nieprzelotowych i przelotowych. Wykonane ze stali szybkotnącej z dodatkiem 5% kobaltu, zapewniają odporność na obciążenia występujące podczas gwintowania stali konstrukcyjnych, stopowych oraz nierdzewnych.

Gwintowniki z rowkami śrubowymi 35° do otworów nieprzelotowych

Geometria kształtu C z rowkami śrubowymi o kącie 35° ułatwia odprowadzanie wiórów w kierunku wlotu otworu. Dzięki temu gwintowniki szczególnie dobrze sprawdzają się podczas wykonywania gwintów w otworach ślepych, gdzie usuwanie materiału jest jednym z najważniejszych warunków prawidłowej obróbki. Seria obejmuje rozmiary M2,5–M20 zgodne z normami DIN 371 i DIN 376.

Profesjonalne narzędzia budowlane – sklep NOVAMET

56,40 zł

45,85 zł

bez 23% VAT

68,00 zł

55,28 zł

bez 23% VAT

91,00 zł

73,98 zł

bez 23% VAT

99,90 zł

81,22 zł

bez 23% VAT

121,70 zł

98,94 zł

bez 23% VAT

32,40 zł

26,34 zł

bez 23% VAT

161,20 zł

131,06 zł

bez 23% VAT

32,40 zł

26,34 zł

bez 23% VAT

32,40 zł

26,34 zł

bez 23% VAT

32,40 zł

26,34 zł

bez 23% VAT

34,50 zł

28,05 zł

bez 23% VAT

40,30 zł

32,76 zł

bez 23% VAT

Gwintowniki maszynowe HSS-Co5 do precyzyjnego gwintowania metalu

Wykonywanie gwintów wewnętrznych wymaga właściwego doboru narzędzia do rodzaju materiału, średnicy otworu oraz warunków obróbki. Szczególnie istotne jest to w przypadku otworów nieprzelotowych, w których powstające wióry nie mogą swobodnie wydostawać się przez drugą stronę obrabianego elementu.

Gwintowniki maszynowe BMM serii 3504/3508 zostały wykonane ze stali szybkotnącej HSS-Co5. Dodatek kobaltu zwiększa odporność materiału narzędziowego na wysoką temperaturę i pomaga zachować właściwości skrawające podczas pracy w wymagających warunkach.

Kształt C i rowki śrubowe 35° – skuteczne odprowadzanie wiórów

Jedną z najważniejszych cech tej serii jest geometria rowków śrubowych o kącie 35°. Ich zadaniem jest kierowanie powstających wiórów ku górze, w stronę wlotu otworu.

Takie rozwiązanie jest szczególnie przydatne podczas wykonywania gwintów w otworach nieprzelotowych. Odpowiednie odprowadzanie wiórów pomaga ograniczyć ryzyko ich zakleszczenia pomiędzy narzędziem a obrabianym materiałem.

Gwintowniki mają nakrój kształtu C o długości około 2–3 zwojów. Konstrukcja umożliwia wykonywanie gwintów metrycznych również w otworach przelotowych, chociaż przy produkcji seryjnej takich otworów warto rozważyć narzędzia o geometrii specjalnie przeznaczonej do kierowania wiórów do przodu.

Gwintowniki DIN 371 i DIN 376 – jakie rozmiary obejmuje seria?

Gwintowniki BMM HSS-Co5 z tej grupy występują w dwóch standardach wykonania:

• DIN 371 – rozmiary od M2,5 do M10.
• DIN 376 – rozmiary od M12 do M20.

Obie normy określają wymagania wymiarowe dotyczące konstrukcji gwintowników maszynowych. Przy doborze narzędzia należy zwrócić uwagę nie tylko na średnicę gwintu, ale również na wymiary chwytu i sposób mocowania w obrabiarce.

Gwintowniki wykonują prawoskrętne gwinty metryczne o kącie zarysu 60° i tolerancji DIN ISO 2 (6H).

Do jakich materiałów nadają się gwintowniki HSS-Co5 BMM?

Seria 3504/3508 została przewidziana przede wszystkim do obróbki stali konstrukcyjnych i stopowych o wytrzymałości do około 1000 N/mm², a także stali nierdzewnej oraz mosiądzu.

Przy doborze parametrów należy uwzględnić konkretny gatunek materiału, jego skrawalność, warunki chłodzenia oraz zalecenia producenta narzędzia. Obróbka stali nierdzewnej może wymagać innych parametrów niż gwintowanie stali konstrukcyjnej.

Jak prawidłowo przygotować otwór pod gwintownik maszynowy?

Przed rozpoczęciem gwintowania należy wykonać otwór o średnicy odpowiedniej do nominalnego rozmiaru i skoku gwintu. Zbyt mały otwór zwiększa obciążenie narzędzia, natomiast zbyt duży może prowadzić do wykonania gwintu o niewystarczającej wysokości zarysu.

W przypadku otworów nieprzelotowych szczególnie ważna jest również ich głębokość. Należy przewidzieć miejsce na nakrój gwintownika oraz zachować odpowiedni zapas do dna otworu.

Podczas obróbki warto zadbać o osiowe prowadzenie narzędzia, właściwy posuw, odpowiednią prędkość skrawania oraz skuteczne chłodzenie i smarowanie.

Korzyści z zastosowania gwintowników maszynowych HSS-Co5 BMM

• Stal HSS-Co5 zapewniająca odporność na podwyższoną temperaturę podczas skrawania.
• Rowki śrubowe 35° wspomagające odprowadzanie wiórów z otworów nieprzelotowych.
• Możliwość wykonywania gwintów w otworach przelotowych i nieprzelotowych.
• Zakres rozmiarów M2,5–M20.
• Wykonanie zgodne z DIN 371 lub DIN 376.
• Gwinty metryczne o tolerancji 6H.
• Zastosowanie w obróbce stali, stali nierdzewnej i mosiądzu.

Sprawdź dostępne rozmiary gwintowników maszynowych HSS-Co5 BMM w NOVAMET i wybierz narzędzie dopasowane do wykonywanego gwintu.

FAQ – najczęściej zadawane pytania o gwintowniki HSS-Co5 kształt C

Czy gwintowniki HSS-Co5 kształt C nadają się do otworów nieprzelotowych?

Tak. Rowki śrubowe o kącie 35° pomagają odprowadzać wióry w kierunku wlotu otworu, dlatego gwintowniki tej serii szczególnie dobrze sprawdzają się w otworach nieprzelotowych.

Czy gwintownik z rowkami śrubowymi można stosować w otworach przelotowych?

Tak. Producent przewiduje możliwość stosowania tej serii zarówno w otworach przelotowych, jak i nieprzelotowych. Dobór geometrii powinien jednak uwzględniać warunki konkretnego procesu obróbki.

Czym różnią się gwintowniki DIN 371 i DIN 376?

Normy DIN 371 i DIN 376 określają różne wykonania wymiarowe gwintowników maszynowych, w tym ich chwytów. W omawianej serii DIN 371 obejmuje rozmiary M2,5–M10, natomiast DIN 376 rozmiary M12–M20.

Co oznacza HSS-Co5 w oznaczeniu gwintownika?

HSS-Co5 oznacza stal szybkotnącą z dodatkiem około 5% kobaltu. Materiał ten charakteryzuje się zwiększoną odpornością na wysoką temperaturę podczas obróbki skrawaniem.

Do jakich materiałów przeznaczone są gwintowniki serii 3504/3508?

Producent wskazuje przede wszystkim stale o wytrzymałości do 1000 N/mm², stal nierdzewną i mosiądz. Odpowiednie parametry skrawania należy dobierać do konkretnego materiału.

Co oznacza tolerancja 6H?

6H to klasa tolerancji gwintu wewnętrznego. Gwintowniki omawianej serii mają oznaczenie DIN ISO 2 (6H), wskazujące klasę wykonywanego gwintu.\

Dlaczego głębokość otworu nieprzelotowego jest ważna?

Gwintownik potrzebuje miejsca na nakrój i bezpieczne zakończenie ruchu. Zbyt płytki otwór może doprowadzić do kontaktu narzędzia z dnem, jego uszkodzenia lub złamania.
