Gwintowniki maszynowe M HSS DIN 371/376 BMM
Gwintowniki maszynowe M HSS DIN 371/376 BMM
Gwintowniki maszynowe M HSS BMM to narzędzia skrawające przeznaczone do wykonywania prawych gwintów metrycznych w otworach przelotowych. Wykonane ze stali szybkotnącej HSS, znajdują zastosowanie podczas obróbki stali konstrukcyjnych i niskostopowych o wytrzymałości do 800 N/mm² oraz wybranych metali nieżelaznych. Seria 3501/3505 obejmuje rozmiary od M2,5 do M20.
Gwintowniki HSS z nakrojem B do otworów przelotowych
Gwintowniki BMM mają nakrój typu B o długości około 4–5 zwojów, ułatwiający odprowadzanie wiórów w kierunku posuwu narzędzia. Rozmiary M2,5–M10 wykonano według DIN 371, natomiast M12–M20 według DIN 376. Gwintowniki mają jasną powierzchnię bez dodatkowej powłoki, prawoskrętną geometrię skrawania oraz tolerancję gwintu 6H.
Lista produktów
Gwintowniki maszynowe HSS BMM – zastosowanie w obróbce metali
Gwintowniki maszynowe wykonane ze stali szybkotnącej HSS są wykorzystywane do wykonywania gwintów wewnętrznych w częściach maszyn, elementach konstrukcyjnych, płytach montażowych oraz podzespołach mechanicznych. Umożliwiają obróbkę na odpowiednio wyposażonych obrabiarkach, zapewniając powtarzalność wykonywanych gwintów przy właściwym doborze parametrów skrawania.
Seria BMM 3501/3505 została przewidziana przede wszystkim do obróbki stali ogólnego przeznaczenia i niskostopowych o wytrzymałości do 800 N/mm². Producent wskazuje również zastosowanie do mosiądzu oraz możliwość obróbki wybranych gatunków aluminium, brązu, żeliwa i tworzyw sztucznych. Przy doborze narzędzia należy uwzględnić właściwości konkretnego materiału.
Kształt B – skuteczne odprowadzanie wiórów
Charakterystyczną cechą gwintowników jest nakrój typu B z krawędzią skośną, kierujący wióry przed narzędzie. Rozwiązanie to jest szczególnie korzystne podczas gwintowania otworów przelotowych, ponieważ powstające wióry mogą opuszczać obrabiany element po przeciwnej stronie otworu.
Nakrój o długości około 4–5 zwojów umożliwia stopniowe formowanie profilu gwintu. Odpowiednio dobrana geometria, stabilne mocowanie oraz właściwe chłodzenie i smarowanie pomagają ograniczyć ryzyko zakleszczenia wiórów i uszkodzenia narzędzia.
DIN 371 i DIN 376 – dobór gwintownika do uchwytu

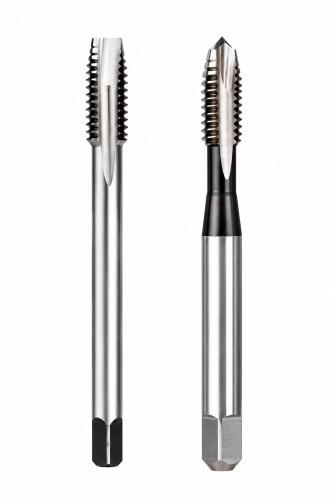

Gwintowniki maszynowe BMM HSS występują w dwóch wykonaniach wymiarowych. DIN 371 obejmuje rozmiary od M2,5 do M10 i charakteryzuje się wzmocnionym chwytem. DIN 376 stosowany jest w rozmiarach od M12 do M20 i przewiduje chwyt o zmniejszonej średnicy.
Przed zakupem warto sprawdzić średnicę chwytu, długość całkowitą i długość roboczą gwintownika. Parametry te mają znaczenie podczas doboru uchwytu oraz planowania procesu gwintowania na obrabiarce.
Gwinty metryczne M2,5–M20 – dostępne rozmiary
Gwintowniki BMM z serii 3501/3505 służą do wykonywania standardowych prawych gwintów metrycznych o kącie profilu 60°. Oferowane narzędzia odpowiadają klasie tolerancji 6H i mają jasną powierzchnię bez dodatkowej powłoki.
Przy wyborze rozmiaru należy uwzględnić średnicę nominalną gwintu, jego skok oraz wymaganą średnicę otworu wstępnego. Prawidłowe przygotowanie otworu ogranicza obciążenie gwintownika i ułatwia uzyskanie gwintu o odpowiednich wymiarach.
Dlaczego warto wybrać gwintowniki maszynowe HSS BMM?
Gwintowniki HSS stanowią praktyczne rozwiązanie do typowych prac związanych z wykonywaniem gwintów wewnętrznych w materiałach obrabialnych skrawaniem. Odpowiednio dobrane narzędzie pozwala realizować zarówno pojedyncze operacje warsztatowe, jak i powtarzalne procesy produkcyjne.
W ofercie NOVAMET dostępne są gwintowniki maszynowe BMM HSS DIN 371/376 w rozmiarach M2,5–M20. Sprawdź dostępne warianty i wybierz narzędzie dopasowane do średnicy gwintu, materiału obrabianego oraz posiadanej obrabiarki.
Korzyści ze stosowania gwintowników maszynowych BMM HSS
- Stal szybkotnąca HSS do typowych zastosowań warsztatowych i produkcyjnych.
- Nakrój typu B ułatwiający odprowadzanie wiórów w otworach przelotowych.
- Rozmiary od M2,5 do M20 do wykonywania gwintów metrycznych.
- Wykonania DIN 371 i DIN 376 umożliwiające dobór odpowiedniego chwytu.
- Tolerancja 6H do wykonywania standardowych gwintów wewnętrznych.
- Możliwość obróbki stali do 800 N/mm² oraz wybranych metali nieżelaznych.
FAQ – gwintowniki maszynowe M HSS DIN 371/376
Do czego służą gwintowniki maszynowe HSS?
Gwintowniki maszynowe HSS służą do wykonywania gwintów wewnętrznych metodą skrawania. Stosuje się je w obróbce części maszyn, elementów konstrukcyjnych i innych detali wymagających gwintowanych otworów.
Co oznacza kształt B w gwintowniku?
Kształt B oznacza wykonanie części nakrawającej ułatwiające kierowanie wiórów przed narzędzie. Taka geometria jest szczególnie przydatna podczas gwintowania otworów przelotowych.
Czym różni się DIN 371 od DIN 376?
DIN 371 określa wykonanie gwintownika maszynowego z chwytem wzmocnionym, natomiast DIN 376 przewiduje chwyt o zmniejszonej średnicy. W serii BMM HSS DIN 371 obejmuje rozmiary M2,5–M10, a DIN 376 rozmiary M12–M20.
Do jakich materiałów nadają się gwintowniki HSS BMM?
Gwintowniki przeznaczone są przede wszystkim do stali ogólnego przeznaczenia i niskostopowych o wytrzymałości do 800 N/mm². Producent wskazuje również możliwość obróbki mosiądzu oraz wybranych gatunków aluminium, brązu, żeliwa i tworzyw sztucznych.
Czy gwintowniki HSS BMM nadają się do otworów nieprzelotowych?
Omawiana seria z nakrojem B jest przeznaczona przede wszystkim do otworów przelotowych. Do otworów nieprzelotowych należy dobrać gwintownik o geometrii odpowiedniej do odprowadzania wiórów i wymaganej głębokości gwintu.
Jak dobrać średnicę wiertła pod gwintownik maszynowy?
Średnica otworu zależy od średnicy nominalnej i skoku gwintu. Przykładowo pod gwint M6 × 1,0 stosuje się typowo wiertło 5,0 mm, a pod M10 × 1,5 wiertło 8,5 mm. Ostateczny dobór powinien uwzględniać wymagania technologiczne.
