Narzynki rurowe G HSS BMM — seria 3120

Narzynki rurowe G HSS EN 24231 – charakterystyka i zastosowanie

Narzynki rurowe G BMM serii 3120 zostały zaprojektowane do wykonywania zewnętrznych gwintów walcowych stosowanych w połączeniach rurowych, elementach armatury oraz konstrukcjach przemysłowych. Gwinty typu G, określane również jako BSPP, posiadają profil Whitwortha o kącie zarysu 55° i są wymiarowane według systemu calowego.

Oznaczenia G 1/8, G 1/4, G 3/8, G 1/2, G 3/4 czy G 1 odnoszą się do nominalnych wielkości gwintów rurowych. Nie należy utożsamiać ich bezpośrednio ze średnicą zewnętrzną gwintowanego elementu. Dobór właściwej narzynki wymaga uwzględnienia oznaczenia gwintu, jego skoku oraz wymiarów przygotowanego materiału.

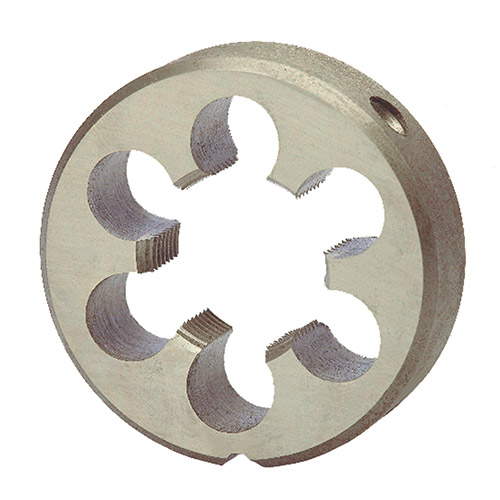

Stal szybkotnąca HSS i konstrukcja narzynki typu B

Narzynki BMM wykonane są ze stali szybkotnącej HSS, wykorzystywanej do produkcji narzędzi skrawających wymagających odporności na zużycie i zachowania właściwości ostrzy podczas pracy.

Konstrukcja typu B, zamknięta z nacięciem wstępnym, umożliwia rozpoczęcie nacinania gwintu i prowadzenie narzędzia w odpowiednio przygotowanym materiale. Narzynki posiadają jasną powierzchnię bez dodatkowej powłoki ochronnej oraz prawy kierunek skrawania.

Wykonanie zgodne z EN 24231 określa wymagania wymiarowe i konstrukcyjne narzędzia. Producent podaje również tolerancję ISO 2, którą należy interpretować zgodnie z dokumentacją konkretnego narzędzia.

Materiały obrabiane narzynkami rurowymi G BMM

Według dokumentacji producenta narzynki serii 3120 przeznaczone są przede wszystkim do obróbki stali o wytrzymałości poniżej 800 N/mm², aluminium, mosiądzu oraz wybranych tworzyw sztucznych.

Producent dopuszcza również opcjonalne zastosowanie w brązie i żeliwie, zależnie od warunków obróbki.

Podczas gwintowania zaleca się stosowanie odpowiedniego środka smarująco-chłodzącego, zachowanie osiowości prowadzenia narzynki oraz regularne usuwanie wiórów. Prawidłowe przygotowanie materiału i dobór oprawki mają istotny wpływ na jakość uzyskanego gwintu.

Jak dobrać narzynkę rurową G do wykonywanego gwintu?

Przy wyborze narzynki należy zwrócić uwagę przede wszystkim na wymagany rozmiar gwintu G, liczbę zwojów na cal oraz wymiary zewnętrzne samej narzynki.

Istotne jest także rozróżnienie gwintów walcowych G od gwintów stożkowych R. Pomimo podobnego zastosowania nie są to oznaczenia zamienne, a dobór narzędzia musi odpowiadać wymaganiom konkretnego połączenia.

W ofercie NOVAMET dostępne są narzynki rurowe G HSS BMM do profesjonalnych zastosowań warsztatowych, instalacyjnych i przemysłowych.

Korzyści z wyboru narzynek rurowych G HSS BMM

• Precyzyjne wykonywanie zewnętrznych gwintów rurowych walcowych G.
• Stal szybkotnąca HSS zapewniająca trwałość krawędzi skrawających.
• Konstrukcja typu B z nacięciem wstępnym ułatwiająca rozpoczęcie gwintowania.
• Zakres rozmiarów G 1/8 – G 1.
• Możliwość obróbki stali, aluminium, mosiądzu i wybranych tworzyw sztucznych.
• Prawy kierunek skrawania i profil gwintu 55°.
• Wykonanie narzędzi zgodnie z EN 24231.

FAQ – Narzynki rurowe G

Do czego służą narzynki rurowe G?

Narzynki rurowe G służą do wykonywania zewnętrznych gwintów walcowych stosowanych między innymi w elementach armatury, złączkach i połączeniach instalacyjnych.

Czym różnią się gwinty G od gwintów R?

Gwinty G są walcowe i odpowiadają normie ISO 228, natomiast zewnętrzne gwinty R są stożkowe i określane przez ISO 7-1. Rodzaj gwintu należy dobrać do wymagań konkretnego połączenia.

Co oznacza kształt B w narzynkach BMM?

Kształt B oznacza zamkniętą konstrukcję narzynki z nacięciem wstępnym, zgodnie z oznaczeniem podanym przez producenta.

Jakie materiały można gwintować narzynkami G HSS BMM?

Podstawowe zastosowania obejmują stal o wytrzymałości poniżej 800 N/mm², aluminium, mosiądz i wybrane tworzywa sztuczne. Producent wskazuje również opcjonalne zastosowanie w brązie i żeliwie.

Czy narzynki rurowe G wymagają smarowania?

Przy obróbce metali zaleca się stosowanie środka smarująco-chłodzącego odpowiedniego do obrabianego materiału. Pomaga to ograniczyć tarcie, poprawić jakość gwintu i zmniejszyć zużycie narzędzia.
