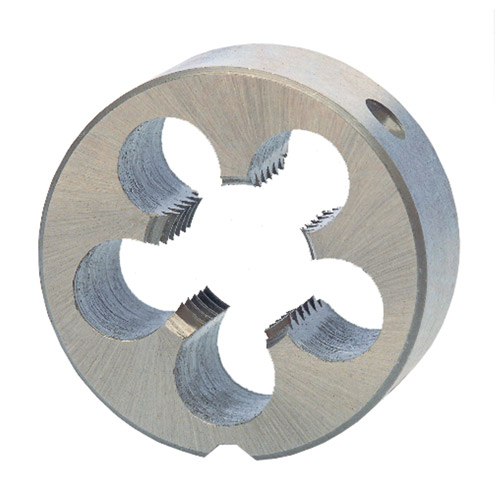

Narzynka metryczna drobnozwojna MF14 × 1,0 HSS BMM 31010140100 EN 22568

Narzynka metryczna drobnozwojna MF14 × 1,0 HSS BMM 31010140100

Narzynka BMM MF14 × 1,0 przeznaczona jest do nacinania prawych gwintów zewnętrznych o średnicy nominalnej 14 mm i skoku 1,0 mm. Wykonanie ze stali szybkotnącej HSS sprawdza się w profesjonalnych pracach warsztatowych, gdy potrzebny jest konkretny wariant gwintu drobnozwojnego. Narzędzie umożliwia wykonywanie gwintów na odpowiednio przygotowanych prętach, trzpieniach i innych elementach metalowych.

Narzynka MF14 × 1,0 HSS BMM – wymiary i dobór oprawki

Narzynka o numerze katalogowym 31010140100 ma średnicę zewnętrzną 38 mm i grubość 10 mm. Przy doborze oprawki należy uwzględnić oba wymiary korpusu. Oznaczenie MF14 × 1,0 określa średnicę nominalną i skok gwintu; wariantu tego nie należy mylić z gwintem zwykłym M14 × 2,0. Przed rozpoczęciem pracy warto sprawdzić zgodność narzędzia z dokumentacją techniczną obrabianego elementu.

Przejdź do pełnego opisu

37,30 zł

Dostępność:

średnia ilość

Ilość

szt.

Opis

Narzynka MF14 × 1,0 BMM HSS do gwintów zewnętrznych

Model BMM 31010140100 to okrągła narzynka przeznaczona do wykonywania gwintu metrycznego drobnozwojnego MF14 × 1,0. Skok 1,0 mm oznacza przesunięcie osiowe gwintu na jeden pełny obrót. Takie oznaczenie ma znaczenie przy naprawie istniejących połączeń oraz produkcji części, ponieważ zgodność samej średnicy nominalnej nie gwarantuje dopasowania nakrętki lub drugiego elementu gwintowanego.

Korpus narzynki ma średnicę zewnętrzną 38 mm i grubość 10 mm, dlatego przed montażem należy wybrać oprawkę odpowiadającą wymiarom narzędzia. Stal HSS jest stosowana w narzędziach skrawających do obróbki odpowiednio dobranych materiałów. Parametry gwintowania, w tym prędkość pracy i dobór środka chłodząco-smarującego, należy dopasować do konkretnego materiału i warunków obróbki.

Gdzie wykorzystać narzynkę MF14 × 1,0?

Narzynka MF14 × 1,0 może znaleźć zastosowanie w serwisie urządzeń, podczas wykonywania nowych połączeń oraz odtwarzania uszkodzonych gwintów zewnętrznych. Przydaje się również przy elementach wymagających dokładnego dopasowania, jeśli projekt wymaga właśnie skoku 1,0 mm. Gwinty drobnozwojne wybiera się między innymi wtedy, gdy konstrukcja wymaga określonego przesuwu na obrót lub zgodności z już istniejącym połączeniem.

Przed gwintowaniem należy przygotować materiał, wykonać odpowiednie fazowanie początku elementu i zapewnić osiowe prowadzenie narzynki. W trakcie pracy istotne jest kontrolowane odprowadzanie wiórów i stosowanie właściwego środka smarującego. W razie wątpliwości co do skoku gwintu pomocny będzie grzebień do gwintów lub pomiar zgodny z dokumentacją.

MF14 × 1,0 a gwint zwykły M14 × 2,0 – istotna różnica

Wariant MF14 × 1,0 ma skok 1,0 mm, natomiast typowy gwint metryczny zwykły dla tej średnicy jest oznaczany jako M14 × 2,0. Mimo takiej samej średnicy nominalnej są to odmienne gwinty. Wybór niewłaściwego skoku może uniemożliwić montaż lub uszkodzić elementy połączenia. Dlatego numer katalogowy 31010140100 warto porównać z wymaganym oznaczeniem gwintu jeszcze przed rozpoczęciem obróbki.

Dlaczego warto wybrać narzynkę BMM MF14 × 1,0?

Narzynka BMM z grupy produktowej 3101 pozwala dobrać narzędzie do ściśle określonego skoku gwintu. Korpus 38 × 10 mm ułatwia dobór właściwej oprawki, a oznaczenie producenta i kod EAN pozwalają jednoznacznie zidentyfikować wariant. Przy zakupie narzynki warto zwrócić uwagę zarówno na średnicę gwintu, jak i skok, ponieważ w ramach jednego rozmiaru dostępnych jest kilka odmian drobnozwojnych.

Sprawdź także pozostałe narzynki metryczne drobnozwojne MF HSS i HSS-Co5 BMM w ofercie NOVAMET i dobierz narzędzie do wymaganego rozmiaru gwintu.
