Gwintownik rurowy ręczny BMM G 1 3/4 HSS DIN 5157 – komplet 2 szt. 30201340

Gwintownik rurowy ręczny BMM G 1 3/4 HSS DIN 5157 – komplet 2 szt.

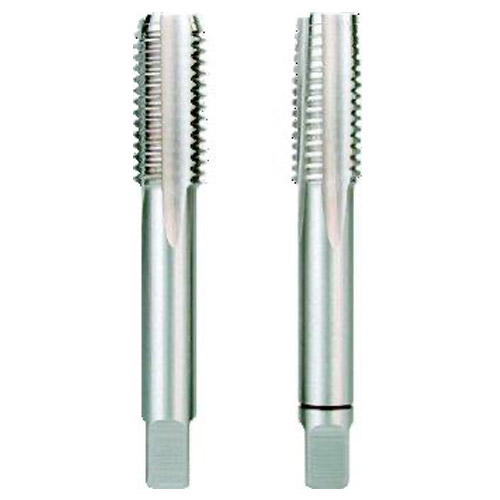

Gwintowniki rurowe ręczne BMM 30201340 stanowią dwuczęściowy komplet do wykonywania prawych gwintów wewnętrznych walcowych G 1 3/4 w elementach armatury przemysłowej, korpusach maszyn i podzespołach instalacji technicznych. Narzędzia wykonano ze stali szybkotnącej HSS, zapewniającej wysoką twardość oraz odporność na zużycie podczas obróbki metali. Gwint G 1 3/4 ma profil Whitwortha o kącie 55° i 11 zwojów na cal. Zalecana przez producenta średnica otworu pod gwint wynosi 51,10 mm. Komplet przeznaczony jest do prac warsztatowych, produkcyjnych i serwisowych wymagających wykonania dużych gwintów rurowych walcowych.

Gwintowniki BMM G 1 3/4 HSS DIN 5157 – komplet do gwintowania ręcznego

Zestaw gwintowników BMM G 1 3/4 należy do serii 3020 i obejmuje dwa narzędzia umożliwiające etapowe nacinanie profilu gwintu wewnętrznego. Konstrukcja gwintowników odpowiada normie DIN 5157, a wykonywany gwint należy do systemu G zgodnego z DIN ISO 228. Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Długość całkowita wynosi 140 mm, natomiast długość robocza 40 mm. Dwuczęściowy zestaw pomaga rozłożyć obciążenie skrawaniem na kolejne etapy, co jest szczególnie istotne podczas ręcznego wykonywania gwintów rurowych o dużej średnicy.

Przejdź do pełnego opisu

947,50 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintownik rurowy G 1 3/4 BMM – wykonywanie dużych gwintów walcowych BSPP

Gwintowniki rurowe ręczne BMM 30201340 przeznaczone są do wykonywania gwintów wewnętrznych G 1 3/4 w elementach konstrukcyjnych, instalacyjnych oraz częściach urządzeń przemysłowych. Rozmiar ten może być stosowany w wybranych korpusach zaworów, kolektorach, elementach armatury i podzespołach maszyn wymagających gwintu rurowego walcowego o znacznej średnicy.

Gwint G 1 3/4 należy do systemu BSPP (British Standard Pipe Parallel). Jest to gwint rurowy walcowy o profilu Whitwortha i kącie zarysu 55°. Liczba zwojów wynosi 11 na cal, co odpowiada skokowi około 2,309 mm. Nominalna średnica zewnętrzna gwintu G 1 3/4 wynosi około 53,746 mm.

Oznaczenie G 1 3/4 jest tradycyjnym oznaczeniem rozmiaru gwintu rurowego i nie odpowiada bezpośrednio rzeczywistej średnicy wyrażonej w calach. Podczas doboru gwintownika należy kierować się dokumentacją techniczną elementu oraz wymaganym systemem gwintu, a nie samą wartością nominalną.

Gwinty rurowe walcowe G zgodne z ISO 228-1 nie zapewniają szczelności wyłącznie poprzez kontakt powierzchni gwintowanych. W zależności od konstrukcji połączenia wymagane jest zastosowanie odpowiednich uszczelek, pierścieni uszczelniających lub innych rozwiązań przewidzianych przez producenta urządzenia.

Gwintowniki BMM G 1 3/4 mogą być wykorzystywane podczas wykonywania nowych gwintów wewnętrznych w elementach maszyn, produkcji jednostkowej oraz prac naprawczych i modernizacyjnych. Ze względu na duży rozmiar narzędzi proces gwintowania wymaga odpowiednio przygotowanego stanowiska pracy oraz stabilnego mocowania obrabianego elementu.

Dwuczęściowy zestaw gwintowników BMM G 1 3/4 HSS DIN 5157 – konstrukcja i parametry

Komplet BMM 30201340 składa się z dwóch gwintowników ręcznych przeznaczonych do kolejnych etapów wykonywania gwintu wewnętrznego. Pierwszy gwintownik rozpoczyna nacinanie profilu, natomiast drugi umożliwia jego wykończenie.

Podział procesu skrawania na dwa etapy pomaga ograniczyć obciążenie pojedynczego narzędzia i ułatwia kontrolowanie momentu obrotowego. Przy gwincie G 1 3/4 ma to szczególne znaczenie ze względu na dużą średnicę obrabianego otworu oraz zwiększoną powierzchnię kontaktu narzędzia z materiałem.

Gwintowniki wykonano ze stali szybkotnącej HSS, wykorzystywanej w produkcji narzędzi skrawających wymagających wysokiej twardości i odporności na ścieranie. Odpowiednio dobrane warunki obróbki, stabilne mocowanie oraz właściwe smarowanie wpływają na trwałość narzędzi i jakość wykonywanego gwintu.

Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Konstrukcja gwintowników odpowiada normie DIN 5157, natomiast wykonywany gwint walcowy G należy do systemu DIN ISO 228.

Długość całkowita gwintowników wynosi 140 mm, a długość robocza 40 mm. Wymiary te należy uwzględnić podczas planowania dostępu do obrabianego otworu oraz określania wymaganej głębokości gwintowania.

Masa kompletu wynosi 2,76 kg. Ze względu na gabaryty narzędzi szczególnie ważne jest stosowanie odpowiednio dobranej oprawki oraz stabilne zamocowanie obrabianej części. Nieprawidłowe prowadzenie gwintownika może prowadzić do uszkodzenia profilu gwintu lub narzędzia.

Producent określa tolerancję narzędzi jako DIN ISO 2 i deklaruje możliwość obróbki materiałów o wytrzymałości do 800 N/mm². Rzeczywisty zakres zastosowania należy dostosować do rodzaju materiału i warunków technologicznych.

Otwór 51,10 mm pod gwint G 1 3/4 – przygotowanie i prawidłowa technika pracy

Przygotowanie otworu o właściwej średnicy stanowi podstawę prawidłowego wykonania gwintu rurowego G 1 3/4. Według danych producenta BMM zalecana średnica otworu pod gwint wynosi 51,10 mm.

Przed rozpoczęciem obróbki należy sprawdzić wymiary elementu, jego grubość ścianek oraz możliwość bezpiecznego zamocowania. W przypadku dużych otworów szczególnie istotne jest zachowanie odpowiedniej sztywności obrabianej części.

Otwór powinien zostać wykonany zgodnie z wymaganiami technologicznymi, oczyszczony z wiórów i pozbawiony zadziorów. Niewielkie fazowanie krawędzi ułatwia rozpoczęcie gwintowania oraz pomaga prawidłowo wprowadzić pierwszy gwintownik.

Podczas ręcznego wykonywania gwintu należy utrzymywać narzędzie osiowo względem otworu. Przy rozmiarze G 1 3/4 nawet niewielkie przekoszenie może powodować nierównomierne obciążenie krawędzi skrawających i pogorszenie jakości wykonywanego profilu.

Ze względu na dużą średnicę gwintu konieczne jest kontrolowanie momentu obrotowego. Należy stosować oprawkę odpowiednią do wymiarów chwytu i przewidywanych obciążeń. Nie należy gwałtownie zwiększać siły ani forsować narzędzia w przypadku nadmiernego oporu.

Podczas obróbki zaleca się stosowanie środka smarującego odpowiedniego do rodzaju materiału. Okresowe cofanie gwintownika pomaga łamać wióry, a regularne oczyszczanie otworu ogranicza ryzyko ich zakleszczenia.

Po wykonaniu pierwszego etapu należy zastosować drugi gwintownik z kompletu, zachowując prawidłowe prowadzenie narzędzia. Gotowy gwint powinien zostać oczyszczony i sprawdzony odpowiednim sprawdzianem lub zgodnie z dokumentacją techniczną.

W przypadku otworów nieprzelotowych należy dodatkowo uwzględnić długość części nacinającej i przestrzeń potrzebną do odprowadzania wiórów.

Gwintowniki rurowe BMM G 1 3/4 – zastosowanie w armaturze i produkcji przemysłowej

Gwint rurowy G 1 3/4 może być stosowany w wybranych elementach instalacji wodnych, hydraulicznych i technologicznych, a także w korpusach urządzeń przemysłowych, kolektorach oraz większych elementach armatury.

Gwintowniki ręczne BMM G 1 3/4 HSS DIN 5157 umożliwiają wykonywanie gwintów wewnętrznych przeznaczonych do współpracy z odpowiednio dobranymi podzespołami wyposażonymi w gwint zewnętrzny G 1 3/4. Narzędzia mogą być wykorzystywane podczas produkcji jednostkowej, prac warsztatowych i naprawczych.

Przed rozpoczęciem pracy należy upewnić się, że wymagany jest gwint walcowy G, a nie gwint stożkowy R lub inny system gwintów rurowych. Właściwy dobór narzędzia ma znaczenie dla zgodności wymiarowej i prawidłowego montażu połączenia.

Sprawdź ofertę gwintowników rurowych ręcznych BMM w NOVAMET i wybierz odpowiedni komplet HSS DIN 5157 do wykonywania dużych gwintów walcowych G w elementach armatury, maszyn i urządzeń przemysłowych!

KORZYŚCI

1. Gwint rurowy walcowy G 1 3/4 – umożliwia wykonywanie wewnętrznych gwintów BSPP o profilu Whitwortha 55° i 11 zwojach na cal.

2. Dwuczęściowy komplet gwintowników – pozwala stopniowo wykonywać profil gwintu i kontrolować obciążenie podczas ręcznej obróbki.

3. Stal szybkotnąca HSS – zapewnia wysoką twardość i odporność na zużycie podczas skrawania odpowiednio dobranych materiałów.

4. Długość robocza 40 mm – umożliwia uwzględnienie odpowiedniej głębokości gwintowania podczas planowania procesu obróbki.

5. Zastosowanie w przemyśle – komplet przydatny podczas wykonywania dużych gwintów rurowych w elementach armatury, maszyn i urządzeń technologicznych.
