Gwintownik rurowy ręczny BMM G 1/4 HSS DIN 5157 – komplet 2 szt. 30200140

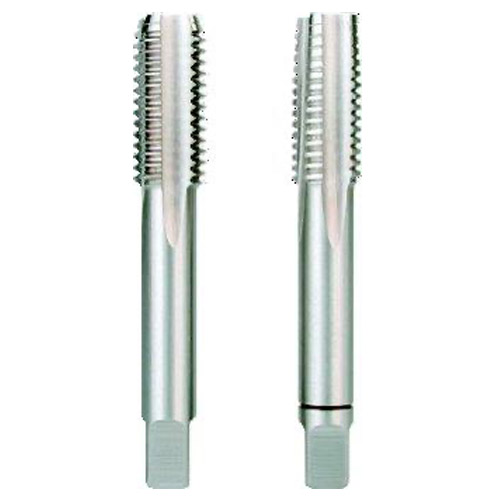

Gwintownik rurowy ręczny BMM G 1/4 HSS DIN 5157 – komplet 2 szt.

Dwuczęściowy komplet gwintowników rurowych ręcznych BMM 30200140 przeznaczony jest do wykonywania prawych gwintów wewnętrznych walcowych G 1/4 w elementach armatury, korpusach urządzeń oraz podzespołach instalacyjnych. Narzędzia wykonano ze stali szybkotnącej HSS, charakteryzującej się odpowiednią twardością i odpornością na zużycie podczas obróbki skrawaniem. Gwint rurowy G 1/4 ma profil Whitwortha o kącie 55° oraz 19 zwojów na cal. Do jego wykonania producent zaleca przygotowanie otworu o średnicy 11,8 mm. Zestaw znajduje zastosowanie w warsztatach mechanicznych, serwisach hydrauliki i pneumatyki oraz zakładach zajmujących się produkcją i naprawą elementów instalacyjnych.

Gwintowniki rurowe BMM G 1/4 – komplet HSS zgodny z DIN 5157

Gwintowniki ręczne BMM G 1/4 serii 3020 wykonano zgodnie z normą DIN 5157, dotyczącą narzędzi do ręcznego nacinania gwintów rurowych. Komplet dwóch gwintowników umożliwia stopniowe wykonywanie profilu gwintu wewnętrznego, ograniczając obciążenie podczas skrawania. Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Długość całkowita gwintowników wynosi 70 mm, natomiast długość robocza 20 mm. Zestaw przeznaczony jest do wykonywania gwintów rurowych walcowych G 1/4 zgodnych z DIN ISO 228 w odpowiednio przygotowanych elementach metalowych.

Przejdź do pełnego opisu

69,30 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintowniki rurowe ręczne BMM G 1/4 HSS do wykonywania gwintów BSPP

Gwintowniki rurowe ręczne BMM 30200140 przeznaczone są do wykonywania gwintów wewnętrznych walcowych G 1/4 w częściach maszyn, korpusach zaworów, rozdzielaczach pneumatycznych, elementach armatury oraz podzespołach instalacji hydraulicznych. Gwinty tego rodzaju stosowane są w połączeniach wymagających odpowiednio dobranej geometrii gwintu rurowego oraz współpracy z elementami wyposażonymi w zgodny gwint zewnętrzny.

Gwint G 1/4 należy do systemu BSPP, określanego jako British Standard Pipe Parallel. Charakteryzuje się walcową geometrią oraz profilem Whitwortha o kącie 55°. Liczba zwojów wynosi 19 na cal, co odpowiada skokowi około 1,337 mm. Nominalna średnica zewnętrzna gwintu G 1/4 wynosi około 13,157 mm. Oznaczenie 1/4 nie odpowiada zatem bezpośrednio średnicy gwintu wyrażonej w calach.

W przeciwieństwie do gwintów rurowych stożkowych stosowanych w połączeniach uszczelnianych na powierzchniach gwintu, gwinty G według ISO 228-1 wymagają zastosowania odpowiedniego rozwiązania uszczelniającego, jeżeli połączenie ma zapewniać szczelność. Mogą to być między innymi uszczelki płaskie, pierścienie uszczelniające lub inne elementy przewidziane przez producenta instalacji.

Gwintowniki BMM G 1/4 znajdują zastosowanie zarówno podczas wykonywania nowych otworów gwintowanych, jak i w pracach naprawczych, serwisowych oraz produkcyjnych. Pozwalają przygotować elementy do montażu odpowiednich złączek, króćców, zaworów i innych części wyposażonych w gwinty rurowe walcowe.

Dwuczęściowy zestaw gwintowników BMM G 1/4 DIN 5157 – budowa i właściwości

Komplet BMM serii 3020 obejmuje dwa gwintowniki ręczne przeznaczone do stopniowego wykonywania gwintu wewnętrznego. Pierwsze narzędzie rozpoczyna proces nacinania profilu, natomiast drugie umożliwia jego wykończenie do wymaganej geometrii.

Podział procesu gwintowania na dwa etapy pozwala ograniczyć obciążenie pojedynczego narzędzia i ułatwia kontrolowanie przebiegu obróbki. Jest to szczególnie istotne podczas pracy ręcznej, kiedy operator samodzielnie kontroluje moment obrotowy oraz osiowość prowadzenia gwintownika.

Gwintowniki wykonano ze stali szybkotnącej HSS, zapewniającej wysoką twardość oraz odporność na zużycie podczas skrawania. Narzędzia mają jasną powierzchnię, prawy kierunek skrawania oraz chwyt zgodny z DIN 10, umożliwiający mocowanie w odpowiednio dobranej oprawce ręcznej.

Norma DIN 5157 określa konstrukcję gwintowników przeznaczonych do wykonywania gwintów rurowych, natomiast geometria wykonywanego gwintu G odpowiada systemowi DIN ISO 228. Kąt profilu wynosi 55°, a tolerancję narzędzi producent określa jako DIN ISO 2.

Długość całkowita gwintowników wynosi 70 mm, natomiast długość robocza 20 mm. Parametry te należy uwzględnić przy planowaniu głębokości wykonywanego gwintu, szczególnie podczas obróbki otworów nieprzelotowych.

Jak przygotować otwór 11,8 mm pod gwint rurowy G 1/4?

Prawidłowe przygotowanie otworu pod gwint G 1/4 ma podstawowe znaczenie dla uzyskania odpowiedniej geometrii połączenia oraz bezpiecznej pracy narzędzia. Według danych producenta BMM zalecana średnica otworu pod gwint wynosi 11,8 mm.

Przed rozpoczęciem gwintowania należy sprawdzić wymiary obrabianego elementu oraz wymagania dokumentacji technicznej. Otwór powinien zostać wykonany odpowiednim wiertłem, oczyszczony z wiórów i pozbawiony zadziorów. Niewielkie fazowanie krawędzi ułatwia prawidłowe wprowadzenie gwintownika i ogranicza ryzyko uszkodzenia pierwszych zwojów.

Podczas ręcznego wykonywania gwintu należy utrzymywać narzędzie osiowo względem przygotowanego otworu. Przekoszenie gwintownika może powodować nierównomierne obciążenie krawędzi skrawających, pogorszenie jakości gwintu lub zakleszczenie narzędzia.

W trakcie pracy zaleca się stosowanie środka smarującego odpowiedniego do obrabianego materiału. Okresowe cofanie gwintownika pomaga łamać i usuwać wióry, ograniczając ich gromadzenie w rowkach narzędzia. Jeżeli opór skrawania wyraźnie wzrasta, należy przerwać pracę i sprawdzić stan otworu oraz gwintownika.

Przy wykonywaniu gwintów w otworach nieprzelotowych konieczne jest pozostawienie odpowiedniego zapasu głębokości na część nacinającą i odprowadzane wióry. Po zakończeniu obróbki warto oczyścić gwint i sprawdzić jego zgodność z wymaganym elementem montażowym lub odpowiednim sprawdzianem.

Gwintownik rurowy G 1/4 BMM – zastosowanie w hydraulice i pneumatyce

Gwint rurowy G 1/4 jest wykorzystywany w wielu elementach instalacji pneumatycznych, hydraulicznych oraz układów sterowania przepływem mediów. Można go spotkać między innymi w korpusach rozdzielaczy, elementach armatury, złączkach instalacyjnych, przyłączach manometrów oraz podzespołach urządzeń przemysłowych.

Gwintowniki ręczne BMM G 1/4 umożliwiają wykonywanie gwintów wewnętrznych w elementach przeznaczonych do współpracy z odpowiednimi przyłączami rurowymi. Narzędzia znajdują zastosowanie podczas produkcji nowych części, wykonywania pojedynczych otworów montażowych oraz prac naprawczych w zakładach przemysłowych i warsztatach mechanicznych.

Wybierając gwintownik rurowy G 1/4, należy zwrócić uwagę na wymagany rozmiar gwintu, liczbę zwojów na cal, średnicę otworu oraz rodzaj obrabianego materiału. Prawidłowy dobór narzędzia i zachowanie właściwej techniki pracy pozwalają uzyskać gwint odpowiadający wymaganiom technicznym danego połączenia.

Sprawdź ofertę gwintowników rurowych ręcznych BMM w NOVAMET i wybierz odpowiedni komplet HSS DIN 5157 do wykonywania gwintów walcowych G w zastosowaniach warsztatowych i przemysłowych!
