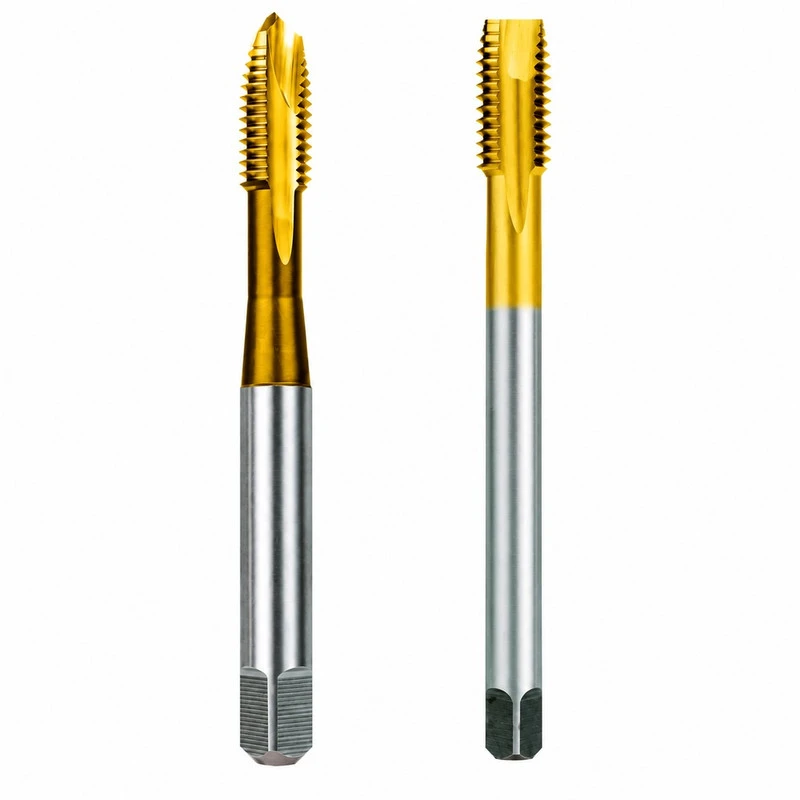

Gwintownik maszynowy M8 × 1,25 HSS TiN DIN 371 typ B BMM

Gwintownik maszynowy BMM M8 × 1,25 wykonany ze stali szybkotnącej HSS z powłoką TiN służy do nacinania prawych gwintów metrycznych w otworach przelotowych. Nakrój typu B pomaga odprowadzać wióry w stronę wylotu otworu. Narzędzie wykonano zgodnie z DIN 371; tolerancja gwintu wynosi ISO 2 (6H).

Gwintownik TiN M8 × 1,25 do obróbki stali

Powłoka z azotku tytanu zwiększa odporność powierzchni skrawającej na zużycie. Producent zaleca serię przede wszystkim do stali zwykłych i stopowych o wytrzymałości do 1000 N/mm². Pod gwint M8 × 1,25 należy przygotować otwór o średnicy 6,8 mm oraz dobrać chłodzenie i parametry skrawania do materiału.

Przejdź do pełnego opisu

37,30 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Zastosowanie gwintownika maszynowego M8 × 1,25 HSS TiN

Gwintownik BMM serii 3511 przeznaczony jest do wykonywania wewnętrznych gwintów metrycznych M8 × 1,25 w otworach przelotowych. Stal HSS stanowi materiał narzędzia, a powłoka TiN pomaga ograniczać zużycie krawędzi podczas prawidłowo prowadzonej obróbki. Nakrój typu B kieruje wióry przed narzędzie, dlatego należy zapewnić im swobodne wyjście z obrabianego elementu.

Wymiary i przygotowanie otworu M8 × 1,25

Skok gwintu wynosi 1,25 mm, a zalecana średnica otworu pod gwint to 6,8 mm. Długość całkowita narzędzia wynosi 90 mm, długość robocza 22 mm, a średnica chwytu 8,0 mm. Gwintownik jest prawoskrętny, wykonany według DIN 371, z chwytem zgodnym z DIN 10. Właściwe ustawienie osi narzędzia, dobrany posuw i chłodzenie pomagają uzyskać powtarzalny gwint.

Powłoka TiN i warunki pracy

Azotek tytanu tworzy twardą powłokę na części skrawającej. Nie zastępuje jednak odpowiedniego przygotowania otworu ani smarowania. Gwintownik jest zalecany przede wszystkim do stali zwykłych i stopowych do 1000 N/mm². Przed rozpoczęciem pracy należy sprawdzić rodzaj materiału, przelotowość otworu oraz zalecenia dotyczące parametrów skrawania.

Korzyści

• Powłoka TiN zwiększająca odporność powierzchni na zużycie.
• Nakrój B do otworów przelotowych.
• Precyzyjny gwint metryczny w tolerancji ISO 2 (6H).
• Wymiary ułatwiające dobór oprawki i przygotowanie otworu.
• Narzędzie BMM do zastosowań warsztatowych i produkcyjnych.

Cechy produktu

• Producent: BMM
• Numer katalogowy: 35110080
• Gwint: M8 × 1,25
• Materiał: HSS
• Powłoka: TiN
• Norma: DIN 371
• Nakrój: typ B
• Kierunek: prawy
• Tolerancja: ISO 2 (6H)
• Otwór pod gwint: 6,8 mm
• Średnica chwytu: 8,0 mm
• Długość całkowita: 90 mm
• Długość robocza: 22 mm
• Grupa produktowa: 3511
• EAN: 5902135467794
• Kod taryfy celnej: 82074010
• Opakowanie: 1 szt.
