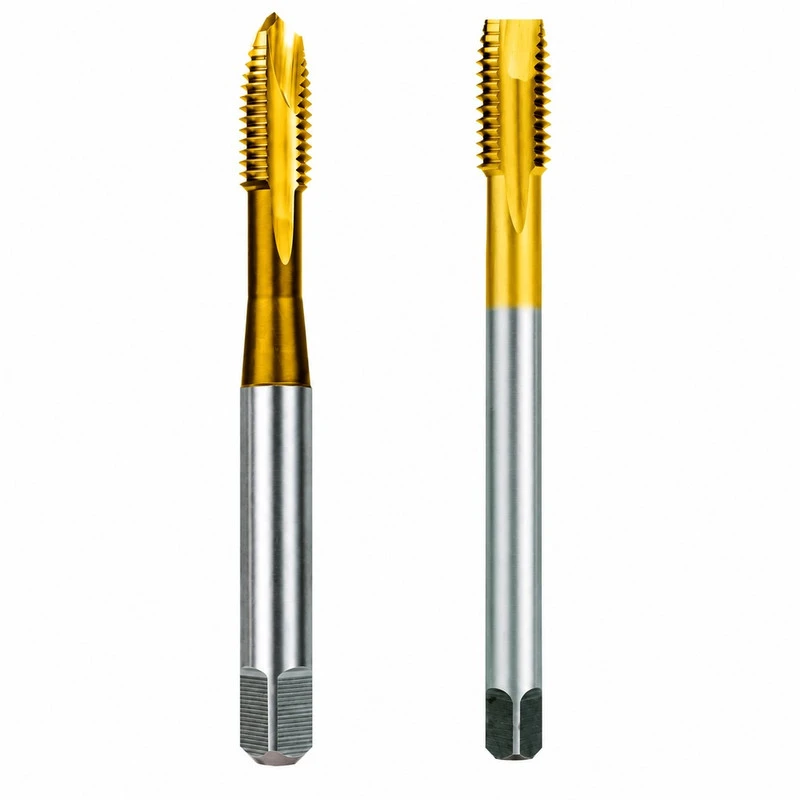

Gwintownik maszynowy M20 × 2,5 HSS TiN DIN 376 typ B BMM

Gwintownik maszynowy BMM M20 × 2,5 wykonany ze stali szybkotnącej HSS z powłoką TiN służy do nacinania prawych gwintów metrycznych w otworach przelotowych. Nakrój typu B pomaga odprowadzać wióry w stronę wylotu otworu. Narzędzie wykonano zgodnie z DIN 376; tolerancja gwintu wynosi ISO 2 (6H).

Gwintownik TiN M20 × 2,5 do obróbki stali

Powłoka z azotku tytanu zwiększa odporność powierzchni skrawającej na zużycie. Producent zaleca serię przede wszystkim do stali zwykłych i stopowych o wytrzymałości do 1000 N/mm². Pod gwint M20 × 2,5 należy przygotować otwór o średnicy 17,5 mm oraz dobrać chłodzenie i parametry skrawania do materiału.

Przejdź do pełnego opisu

130,50 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Zastosowanie gwintownika maszynowego M20 × 2,5 HSS TiN

Gwintownik BMM serii 3515 przeznaczony jest do wykonywania wewnętrznych gwintów metrycznych M20 × 2,5 w otworach przelotowych. Stal HSS stanowi materiał narzędzia, a powłoka TiN pomaga ograniczać zużycie krawędzi podczas prawidłowo prowadzonej obróbki. Nakrój typu B kieruje wióry przed narzędzie, dlatego należy zapewnić im swobodne wyjście z obrabianego elementu.

Wymiary i przygotowanie otworu M20 × 2,5

Skok gwintu wynosi 2,5 mm, a zalecana średnica otworu pod gwint to 17,5 mm. Długość całkowita narzędzia wynosi 140 mm, długość robocza 34 mm, a średnica chwytu 16,0 mm. Gwintownik jest prawoskrętny, wykonany według DIN 376, z chwytem zgodnym z DIN 10. Właściwe ustawienie osi narzędzia, dobrany posuw i chłodzenie pomagają uzyskać powtarzalny gwint.

Powłoka TiN i warunki pracy

Azotek tytanu tworzy twardą powłokę na części skrawającej. Nie zastępuje jednak odpowiedniego przygotowania otworu ani smarowania. Gwintownik jest zalecany przede wszystkim do stali zwykłych i stopowych do 1000 N/mm². Przed rozpoczęciem pracy należy sprawdzić rodzaj materiału, przelotowość otworu oraz zalecenia dotyczące parametrów skrawania.

Korzyści

• Powłoka TiN zwiększająca odporność powierzchni na zużycie.
• Nakrój B do otworów przelotowych.
• Precyzyjny gwint metryczny w tolerancji ISO 2 (6H).
• Wymiary ułatwiające dobór oprawki i przygotowanie otworu.
• Narzędzie BMM do zastosowań warsztatowych i produkcyjnych.

Cechy produktu

• Producent: BMM
• Numer katalogowy: 35150200
• Gwint: M20 × 2,5
• Materiał: HSS
• Powłoka: TiN
• Norma: DIN 376
• Nakrój: typ B
• Kierunek: prawy
• Tolerancja: ISO 2 (6H)
• Otwór pod gwint: 17,5 mm
• Średnica chwytu: 16,0 mm
• Długość całkowita: 140 mm
• Długość robocza: 34 mm
• Grupa produktowa: 3515
• EAN: 5902135467831
• Kod taryfy celnej: 82074010
• Opakowanie: 1 szt.
