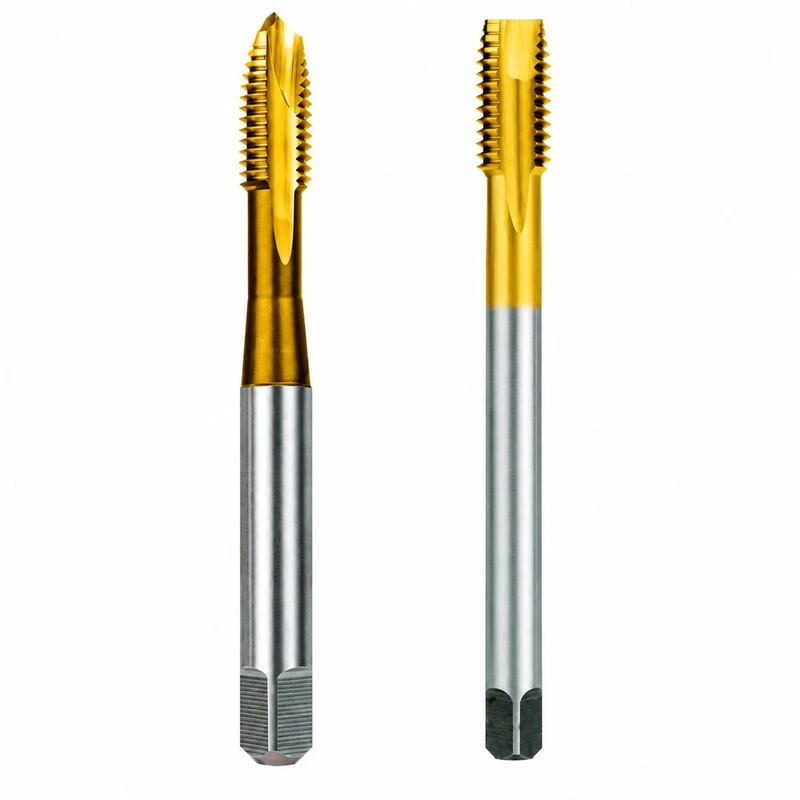

Gwintownik maszynowy M14 × 2,0 HSS TiN DIN 376 typ B BMM

Gwintownik maszynowy BMM M14 × 2,0 wykonany ze stali szybkotnącej HSS z powłoką TiN służy do nacinania prawych gwintów metrycznych w otworach przelotowych. Nakrój typu B pomaga odprowadzać wióry w stronę wylotu otworu. Narzędzie wykonano zgodnie z DIN 376; tolerancja gwintu wynosi ISO 2 (6H).

Gwintownik TiN M14 × 2,0 do obróbki stali

Powłoka z azotku tytanu zwiększa odporność powierzchni skrawającej na zużycie. Producent zaleca serię przede wszystkim do stali zwykłych i stopowych o wytrzymałości do 1000 N/mm². Pod gwint M14 × 2,0 należy przygotować otwór o średnicy 12,0 mm oraz dobrać chłodzenie i parametry skrawania do materiału.

Przejdź do pełnego opisu

75,70 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Zastosowanie gwintownika maszynowego M14 × 2,0 HSS TiN

Gwintownik BMM serii 3515 przeznaczony jest do wykonywania wewnętrznych gwintów metrycznych M14 × 2,0 w otworach przelotowych. Stal HSS stanowi materiał narzędzia, a powłoka TiN pomaga ograniczać zużycie krawędzi podczas prawidłowo prowadzonej obróbki. Nakrój typu B kieruje wióry przed narzędzie, dlatego należy zapewnić im swobodne wyjście z obrabianego elementu.

Wymiary i przygotowanie otworu M14 × 2,0

Skok gwintu wynosi 2,0 mm, a zalecana średnica otworu pod gwint to 12,0 mm. Długość całkowita narzędzia wynosi 110 mm, długość robocza 32 mm, a średnica chwytu 11,0 mm. Gwintownik jest prawoskrętny, wykonany według DIN 376, z chwytem zgodnym z DIN 10. Właściwe ustawienie osi narzędzia, dobrany posuw i chłodzenie pomagają uzyskać powtarzalny gwint.

Powłoka TiN i warunki pracy

Azotek tytanu tworzy twardą powłokę na części skrawającej. Nie zastępuje jednak odpowiedniego przygotowania otworu ani smarowania. Gwintownik jest zalecany przede wszystkim do stali zwykłych i stopowych do 1000 N/mm². Przed rozpoczęciem pracy należy sprawdzić rodzaj materiału, przelotowość otworu oraz zalecenia dotyczące parametrów skrawania.

Korzyści

• Powłoka TiN zwiększająca odporność powierzchni na zużycie.
• Nakrój B do otworów przelotowych.
• Precyzyjny gwint metryczny w tolerancji ISO 2 (6H).
• Wymiary ułatwiające dobór oprawki i przygotowanie otworu.
• Narzędzie BMM do zastosowań warsztatowych i produkcyjnych.

Cechy produktu

• Producent: BMM
• Numer katalogowy: 35150140
• Gwint: M14 × 2,0
• Materiał: HSS
• Powłoka: TiN
• Norma: DIN 376
• Nakrój: typ B
• Kierunek: prawy
• Tolerancja: ISO 2 (6H)
• Otwór pod gwint: 12,0 mm
• Średnica chwytu: 11,0 mm
• Długość całkowita: 110 mm
• Długość robocza: 32 mm
• Grupa produktowa: 3515
• EAN: 5905723702338
• Kod taryfy celnej: 82074010
• Opakowanie: 1 szt.
