Narzynka metryczna drobnozwojna MF16 × 1,5 HSS BMM 31010160150 EN 22568

Narzynka metryczna drobnozwojna MF16 × 1,5 HSS BMM 31010160150

Narzynka BMM MF16 × 1,5 przeznaczona jest do nacinania prawych gwintów zewnętrznych o średnicy nominalnej 16 mm i skoku 1,5 mm. Wykonanie ze stali szybkotnącej HSS sprawdza się w profesjonalnych pracach warsztatowych, gdy potrzebny jest konkretny wariant gwintu drobnozwojnego. Narzędzie umożliwia wykonywanie gwintów na odpowiednio przygotowanych prętach, trzpieniach i innych elementach metalowych.

Narzynka MF16 × 1,5 HSS BMM – wymiary i dobór oprawki

Narzynka o numerze katalogowym 31010160150 ma średnicę zewnętrzną 45 mm i grubość 14 mm. Przy doborze oprawki należy uwzględnić oba wymiary korpusu. Oznaczenie MF16 × 1,5 określa średnicę nominalną i skok gwintu; wariantu tego nie należy mylić z gwintem zwykłym M16 × 2,0. Przed rozpoczęciem pracy warto sprawdzić zgodność narzędzia z dokumentacją techniczną obrabianego elementu.

Przejdź do pełnego opisu

59,40 zł

Dostępność:

średnia ilość

Ilość

szt.

Opis

Narzynka MF16 × 1,5 BMM HSS do gwintów zewnętrznych

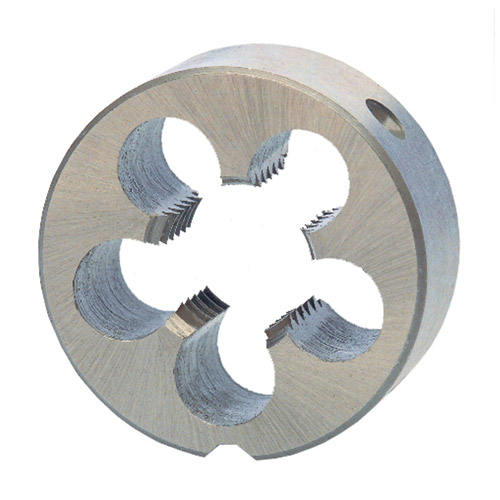

Model BMM 31010160150 to okrągła narzynka przeznaczona do wykonywania gwintu metrycznego drobnozwojnego MF16 × 1,5. Skok 1,5 mm oznacza przesunięcie osiowe gwintu na jeden pełny obrót. Takie oznaczenie ma znaczenie przy naprawie istniejących połączeń oraz produkcji części, ponieważ zgodność samej średnicy nominalnej nie gwarantuje dopasowania nakrętki lub drugiego elementu gwintowanego.

Korpus narzynki ma średnicę zewnętrzną 45 mm i grubość 14 mm, dlatego przed montażem należy wybrać oprawkę odpowiadającą wymiarom narzędzia. Stal HSS jest stosowana w narzędziach skrawających do obróbki odpowiednio dobranych materiałów. Parametry gwintowania, w tym prędkość pracy i dobór środka chłodząco-smarującego, należy dopasować do konkretnego materiału i warunków obróbki.

Gdzie wykorzystać narzynkę MF16 × 1,5?

Narzynka MF16 × 1,5 może znaleźć zastosowanie w warsztatach ślusarskich, podczas wykonywania nowych połączeń oraz odtwarzania uszkodzonych gwintów zewnętrznych. Przydaje się również przy połączeniach montażowych, jeśli projekt wymaga właśnie skoku 1,5 mm. Gwinty drobnozwojne wybiera się między innymi wtedy, gdy konstrukcja wymaga określonego przesuwu na obrót lub zgodności z już istniejącym połączeniem.

Przed gwintowaniem należy przygotować materiał, wykonać odpowiednie fazowanie początku elementu i zapewnić osiowe prowadzenie narzynki. W trakcie pracy istotne jest kontrolowane odprowadzanie wiórów i stosowanie właściwego środka smarującego. W razie wątpliwości co do skoku gwintu pomocny będzie grzebień do gwintów lub pomiar zgodny z dokumentacją.

MF16 × 1,5 a gwint zwykły M16 × 2,0 – istotna różnica

Wariant MF16 × 1,5 ma skok 1,5 mm, natomiast typowy gwint metryczny zwykły dla tej średnicy jest oznaczany jako M16 × 2,0. Mimo takiej samej średnicy nominalnej są to odmienne gwinty. Wybór niewłaściwego skoku może uniemożliwić montaż lub uszkodzić elementy połączenia. Dlatego numer katalogowy 31010160150 warto porównać z wymaganym oznaczeniem gwintu jeszcze przed rozpoczęciem obróbki.

Dlaczego warto wybrać narzynkę BMM MF16 × 1,5?

Narzynka BMM z grupy produktowej 3101 pozwala dobrać narzędzie do ściśle określonego skoku gwintu. Korpus 45 × 14 mm ułatwia dobór właściwej oprawki, a oznaczenie producenta i kod EAN pozwalają jednoznacznie zidentyfikować wariant. Przy zakupie narzynki warto zwrócić uwagę zarówno na średnicę gwintu, jak i skok, ponieważ w ramach jednego rozmiaru dostępnych jest kilka odmian drobnozwojnych.
