Narzynka metryczna drobnozwojna MF10 × 0,75 HSS BMM 31010100075 EN 22568

Narzynka metryczna drobnozwojna MF10 × 0,75 HSS BMM 31010100075

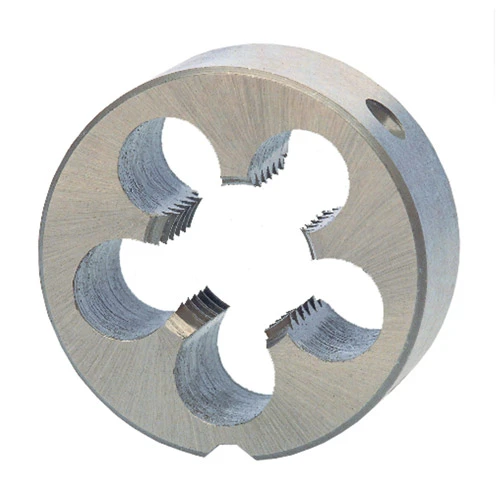

Narzynka BMM MF10 × 0,75 przeznaczona jest do nacinania prawych gwintów zewnętrznych o średnicy nominalnej 10 mm i skoku 0,75 mm. Wykonanie ze stali szybkotnącej HSS sprawdza się w profesjonalnych pracach warsztatowych, gdy potrzebny jest konkretny wariant gwintu drobnozwojnego. Narzędzie umożliwia wykonywanie gwintów na odpowiednio przygotowanych prętach, trzpieniach i innych elementach metalowych.

Narzynka MF10 × 0,75 HSS BMM – wymiary i dobór oprawki

Narzynka o numerze katalogowym 31010100075 ma średnicę zewnętrzną 30 mm i grubość 11 mm. Przy doborze oprawki należy uwzględnić oba wymiary korpusu. Oznaczenie MF10 × 0,75 określa średnicę nominalną i skok gwintu; wariantu tego nie należy mylić z gwintem zwykłym M10 × 1,5. Przed rozpoczęciem pracy warto sprawdzić zgodność narzędzia z dokumentacją techniczną obrabianego elementu.

Przejdź do pełnego opisu

26,00 zł

Dostępność:

średnia ilość

Ilość

szt.

Opis

Narzynka MF10 × 0,75 BMM HSS do gwintów zewnętrznych

Model BMM 31010100075 to okrągła narzynka przeznaczona do wykonywania gwintu metrycznego drobnozwojnego MF10 × 0,75. Skok 0,75 mm oznacza przesunięcie osiowe gwintu na jeden pełny obrót. Takie oznaczenie ma znaczenie przy naprawie istniejących połączeń oraz produkcji części, ponieważ zgodność samej średnicy nominalnej nie gwarantuje dopasowania nakrętki lub drugiego elementu gwintowanego.

Korpus narzynki ma średnicę zewnętrzną 30 mm i grubość 11 mm, dlatego przed montażem należy wybrać oprawkę odpowiadającą wymiarom narzędzia. Stal HSS jest stosowana w narzędziach skrawających do obróbki odpowiednio dobranych materiałów. Parametry gwintowania, w tym prędkość pracy i dobór środka chłodząco-smarującego, należy dopasować do konkretnego materiału i warunków obróbki.

Gdzie wykorzystać narzynkę MF10 × 0,75?

Narzynka MF10 × 0,75 może znaleźć zastosowanie w warsztatach ślusarskich, podczas wykonywania nowych połączeń oraz odtwarzania uszkodzonych gwintów zewnętrznych. Przydaje się również przy połączeniach montażowych, jeśli projekt wymaga właśnie skoku 0,75 mm. Gwinty drobnozwojne wybiera się między innymi wtedy, gdy konstrukcja wymaga określonego przesuwu na obrót lub zgodności z już istniejącym połączeniem.

Przed gwintowaniem należy przygotować materiał, wykonać odpowiednie fazowanie początku elementu i zapewnić osiowe prowadzenie narzynki. W trakcie pracy istotne jest kontrolowane odprowadzanie wiórów i stosowanie właściwego środka smarującego. W razie wątpliwości co do skoku gwintu pomocny będzie grzebień do gwintów lub pomiar zgodny z dokumentacją.

MF10 × 0,75 a gwint zwykły M10 × 1,5 – istotna różnica

Wariant MF10 × 0,75 ma skok 0,75 mm, natomiast typowy gwint metryczny zwykły dla tej średnicy jest oznaczany jako M10 × 1,5. Mimo takiej samej średnicy nominalnej są to odmienne gwinty. Wybór niewłaściwego skoku może uniemożliwić montaż lub uszkodzić elementy połączenia. Dlatego numer katalogowy 31010100075 warto porównać z wymaganym oznaczeniem gwintu jeszcze przed rozpoczęciem obróbki.

Dlaczego warto wybrać narzynkę BMM MF10 × 0,75?

Narzynka BMM z grupy produktowej 3101 pozwala dobrać narzędzie do ściśle określonego skoku gwintu. Korpus 30 × 11 mm ułatwia dobór właściwej oprawki, a oznaczenie producenta i kod EAN pozwalają jednoznacznie zidentyfikować wariant. Przy zakupie narzynki warto zwrócić uwagę zarówno na średnicę gwintu, jak i skok, ponieważ w ramach jednego rozmiaru dostępnych jest kilka odmian drobnozwojnych.

Sprawdź także pozostałe narzynki metryczne drobnozwojne MF HSS i HSS-Co5 BMM w ofercie NOVAMET i dobierz narzędzie do wymaganego rozmiaru gwintu.
