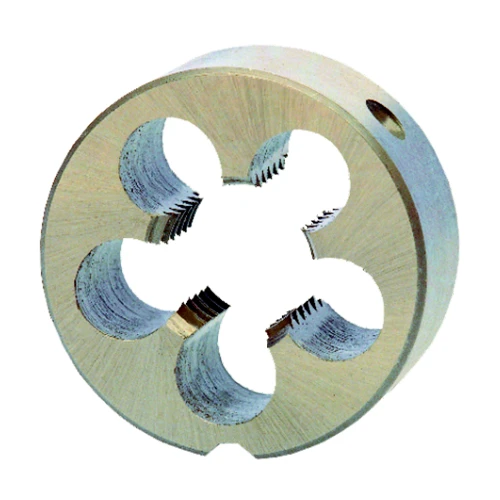

Narzynka metryczna M3 × 0,5 HSS-Co5 EN 22568 BMM 31020030

Narzynka M3 HSS-Co5 BMM 31020030 do gwintów metrycznych

Narzynka metryczna BMM 31020030 to precyzyjne narzędzie wykonane ze stali szybkotnącej HSS z 5-procentowym dodatkiem kobaltu, przeznaczone do wykonywania zewnętrznych gwintów M3 o standardowym skoku 0,5 mm. Podwyższona odporność materiału narzędziowego na temperaturę i zużycie pozwala na zastosowanie narzynki również podczas obróbki stali nierdzewnej oraz stali o wytrzymałości poniżej 1000 N/mm². Model znajduje zastosowanie w mechanice precyzyjnej, warsztatach ślusarskich, produkcji drobnych elementów maszynowych i pracach serwisowych.

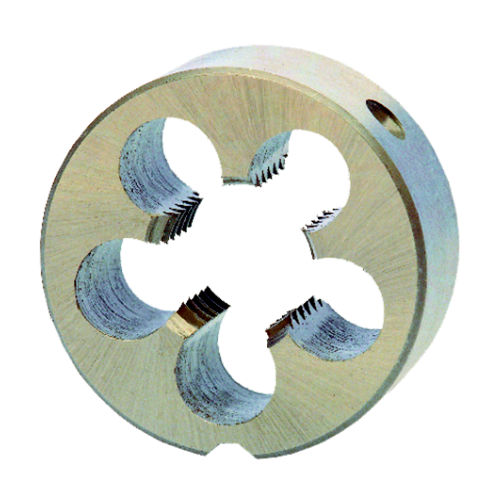

Narzynka kobaltowa M3 × 0,5 BMM HSS-Co5 EN 22568

Narzynka BMM serii 3102 posiada średnicę zewnętrzną 20 mm i grubość 5 mm, dzięki czemu może być stosowana w oprawkach dostosowanych do tych wymiarów. Konstrukcja zgodna z normą EN 22568, zamknięty kształt B z nacięciem wstępnym oraz geometria gwintu o kącie 60° umożliwiają dokładne wykonywanie prawych gwintów metrycznych. Materiał HSS-Co5 sprawdza się zarówno podczas obróbki stali konstrukcyjnych, jak i aluminium, mosiądzu, brązu oraz wybranych tworzyw sztucznych.

Przejdź do pełnego opisu

24,90 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Narzynka BMM M3 HSS-Co5 do precyzyjnego gwintowania stali nierdzewnej

Narzynka metryczna BMM 31020030 została zaprojektowana do wykonywania niewielkich gwintów zewnętrznych M3 × 0,5 na prętach, trzpieniach, sworzniach i drobnych elementach montażowych. Gwint M3 jest często wykorzystywany w mechanice precyzyjnej, obudowach urządzeń, aparaturze technicznej oraz niewielkich podzespołach wymagających dokładnego połączenia śrubowego.

Najważniejszą cechą tej narzynki jest zastosowanie stali szybkotnącej HSS-Co5, zawierającej 5% kobaltu. Dodatek ten zwiększa odporność materiału narzędziowego na wysoką temperaturę oraz pomaga zachować właściwości skrawające w bardziej wymagających warunkach obróbki. W porównaniu ze standardową narzynką HSS wariant kobaltowy stanowi korzystny wybór podczas gwintowania materiałów trudniejszych w obróbce, szczególnie stali nierdzewnej.

Producent przewiduje zastosowanie narzynki w stalach o wytrzymałości poniżej 1000 N/mm², stalach nierdzewnych, aluminium, mosiądzu, brązie i tworzywach sztucznych. Możliwe jest również opcjonalne zastosowanie do żeliwa. Dobór parametrów skrawania powinien zawsze uwzględniać konkretny gatunek obrabianego materiału.

Dokładne wykonywanie gwintów M3 przy niewielkiej średnicy elementu

Gwint M3 o skoku 0,5 mm wymaga starannego przygotowania obrabianego elementu. Niewielka średnica pręta sprawia, że szczególnie ważne są osiowe prowadzenie narzynki, odpowiednie zamocowanie materiału oraz unikanie nadmiernego momentu obrotowego.

Zamknięty kształt B z nacięciem wstępnym ułatwia rozpoczęcie nacinania gwintu. Narzynka posiada jasną powierzchnię oraz standardowy zarys gwintu metrycznego DIN ISO 13, dzięki czemu może być stosowana do wykonywania typowych prawych połączeń gwintowych M3.

Przed rozpoczęciem gwintowania należy przygotować odpowiednią średnicę pręta i wykonać niewielką fazę wejściową. Narzynkę należy ustawić prostopadle do osi elementu, a następnie prowadzić równomiernie, stosując środek smarująco-chłodzący odpowiedni do obrabianego materiału. Podczas pracy warto okresowo cofać narzędzie, aby łamać wióry i ograniczać ryzyko uszkodzenia delikatnego gwintu.

Narzynka BMM M3 HSS-Co5 sprawdzi się podczas wykonywania nowych gwintów, przygotowywania drobnych elementów montażowych oraz poprawiania istniejących gwintów, jeśli ich stan pozwala na ponowną obróbkę.

Sprawdź ofertę narzynek metrycznych HSS-Co5 w NOVAMET i wybierz narzędzie kobaltowe do precyzyjnego gwintowania!

KORZYŚCI

Stal HSS-Co5 z 5% dodatkiem kobaltu – zwiększona odporność na temperaturę i zużycie podczas wymagającej obróbki.
Możliwość gwintowania stali nierdzewnej – szerszy zakres zastosowań niż w przypadku standardowych narzynek HSS.
Precyzyjny gwint M3 × 0,5 – wykonywanie drobnych prawych gwintów metrycznych.
Norma EN 22568 – znormalizowane wymiary ułatwiające dobór właściwej oprawki.
Kształt B z nacięciem wstępnym – ułatwione rozpoczęcie gwintowania przygotowanego elementu.
Kompaktowy korpus Ø20 × 5 mm – zastosowanie w pracach warsztatowych i mechanice precyzyjnej.
