Narzynka metryczna M10 × 1,5 HSS-Co5 EN 22568 BMM 31020100

Narzynka M10 HSS-Co5 BMM 31020100 do gwintów metrycznych

Narzynka metryczna BMM 31020100 to profesjonalne narzędzie skrawające wykonane ze stali szybkotnącej HSS z 5-procentowym dodatkiem kobaltu, przeznaczone do wykonywania zewnętrznych gwintów M10 o standardowym skoku 1,5 mm. Podwyższona odporność materiału HSS-Co5 na temperaturę i zużycie pozwala na zastosowanie narzynki podczas obróbki stali nierdzewnej, stali konstrukcyjnych o wytrzymałości poniżej 1000 N/mm² oraz metali nieżelaznych. Narzędzie sprawdza się w warsztatach mechanicznych, zakładach produkcyjnych, serwisach przemysłowych oraz podczas wykonywania elementów złącznych i części maszyn.

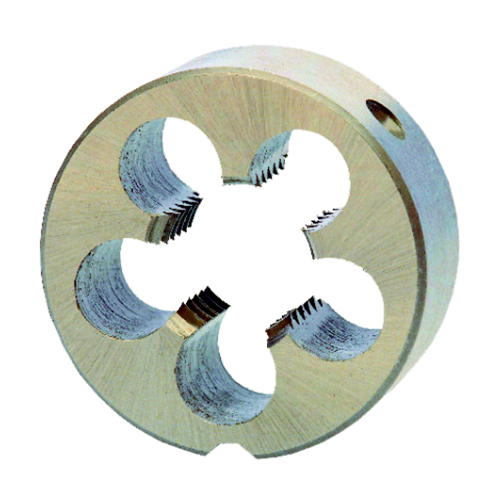

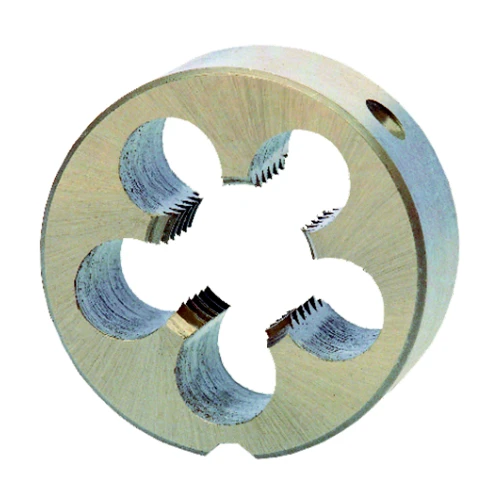

Narzynka kobaltowa M10 × 1,5 BMM HSS-Co5 EN 22568

Narzynka BMM serii 3102 posiada średnicę zewnętrzną 30 mm i grubość 11 mm, umożliwiając mocowanie w oprawce przeznaczonej do tych wymiarów. Zamknięta konstrukcja typu B z nacięciem wstępnym, zgodność wymiarowa z normą EN 22568 oraz metryczny zarys gwintu o kącie 60° pozwalają na precyzyjne wykonywanie prawych gwintów zgodnych z DIN ISO 13. Dodatek 5% kobaltu zwiększa odporność krawędzi skrawających na obciążenia cieplne, co stanowi istotną zaletę podczas gwintowania materiałów wymagających odpowiednio dobranych narzędzi.

Przejdź do pełnego opisu

26,00 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Narzynka BMM M10 HSS-Co5 do gwintowania stali nierdzewnej i elementów konstrukcyjnych

Narzynka metryczna BMM 31020100 przeznaczona jest do wykonywania zewnętrznych gwintów M10 × 1,5 na prętach, trzpieniach, sworzniach oraz elementach wykorzystywanych w konstrukcjach mechanicznych. Gwint M10 jest szeroko stosowany w budowie maszyn, urządzeniach przemysłowych, konstrukcjach stalowych, układach mocujących oraz podczas produkcji i regeneracji części wymagających trwałych połączeń śrubowych.

Stal szybkotnąca HSS-Co5 zawierająca 5% kobaltu charakteryzuje się podwyższoną odpornością na utratę twardości w wysokiej temperaturze. W praktyce ma to szczególne znaczenie podczas obróbki stali nierdzewnej, w której zwiększone tarcie, utrudnione odprowadzanie ciepła i tendencja materiału do umacniania mogą przyspieszać zużycie narzędzia.

W porównaniu ze standardowymi narzynkami wykonanymi ze stali HSS wersja kobaltowa jest korzystnym wyborem do bardziej wymagających zastosowań warsztatowych. Odpowiednio dobrane warunki skrawania i skuteczne smarowanie pomagają wykorzystać właściwości materiału HSS-Co5 oraz uzyskać prawidłowy zarys gwintu.

Producent przewiduje zastosowanie narzynki w stalach o wytrzymałości poniżej 1000 N/mm², stalach nierdzewnych, aluminium, mosiądzu, brązie oraz tworzywach sztucznych. Opcjonalnie możliwa jest również obróbka żeliwa. Tak szeroki zakres zastosowań pozwala wykorzystywać narzynkę podczas produkcji elementów z różnych materiałów, przy zachowaniu parametrów pracy odpowiednich dla obrabianego gatunku.

Precyzyjne wykonywanie gwintów M10 × 1,5 narzynką kobaltową BMM

Narzynka BMM M10 posiada zamkniętą konstrukcję typu B z nacięciem wstępnym, ułatwiającą rozpoczęcie nacinania gwintu na prawidłowo przygotowanym pręcie. Metryczny zarys gwintu o kącie 60° oraz tolerancja DIN ISO 2 umożliwiają wykonywanie prawych gwintów zewnętrznych przeznaczonych do standardowych połączeń śrubowych M10.

Średnica zewnętrzna 30 mm oraz grubość 11 mm wymagają zastosowania oprawki dopasowanej do wymiarów narzynki. Stabilne osadzenie narzędzia pozwala na równomierne przenoszenie momentu obrotowego i pomaga utrzymać prawidłową osiowość podczas gwintowania.

Przed rozpoczęciem pracy należy odpowiednio przygotować średnicę obrabianego pręta i wykonać fazę wejściową. Narzynkę należy ustawić prostopadle do osi elementu, a następnie rozpocząć nacinanie gwintu płynnym, kontrolowanym ruchem. Szczególnie istotne jest prawidłowe prowadzenie narzędzia podczas wykonywania pierwszych zwojów, ponieważ ich jakość wpływa na dalszy przebieg gwintowania.

Podczas wykonywania gwintów M10 w stali nierdzewnej zaleca się stosowanie odpowiedniego środka smarująco-chłodzącego, który ogranicza tarcie i pomaga odprowadzać ciepło ze strefy skrawania. Okresowe cofanie narzynki umożliwia łamanie wiórów, zmniejsza opory obróbki oraz ogranicza ryzyko zakleszczenia narzędzia.

Ze względu na większą średnicę gwintu M10 podczas ręcznego gwintowania może być wymagany wyższy moment obrotowy niż w przypadku mniejszych rozmiarów. Dlatego ważne jest pewne zamocowanie obrabianego elementu, zastosowanie właściwej oprawki oraz unikanie nadmiernego nacisku.

Narzynka M10 HSS-Co5 BMM sprawdza się zarówno podczas wykonywania nowych gwintów, jak i naprawy istniejących połączeń, o ile stan elementu pozwala na ich ponowną obróbkę. Jest praktycznym wyposażeniem warsztatów ślusarskich, serwisów maszyn, zakładów produkcyjnych i działów utrzymania ruchu.

Sprawdź ofertę narzynek metrycznych HSS-Co5 w NOVAMET i wybierz profesjonalne narzędzie do wykonywania gwintów M10 w stali nierdzewnej oraz innych metalach!

KORZYŚCI

Stal HSS-Co5 z 5% dodatkiem kobaltu – zwiększona odporność na temperaturę i zużycie podczas wymagających operacji gwintowania.
Możliwość obróbki stali nierdzewnej – zastosowanie w materiałach wymagających podwyższonej odporności krawędzi skrawających.
Standardowy gwint M10 × 1,5 – wykonywanie popularnych prawych gwintów metrycznych w elementach konstrukcyjnych i maszynowych.
Norma EN 22568 – znormalizowane wymiary ułatwiające dobór odpowiedniej oprawki.
Kształt B z nacięciem wstępnym – ułatwione rozpoczęcie gwintowania odpowiednio przygotowanego elementu.
Szeroki zakres obrabianych materiałów – możliwość pracy ze stalą, aluminium, mosiądzem, brązem i wybranymi tworzywami sztucznymi.
