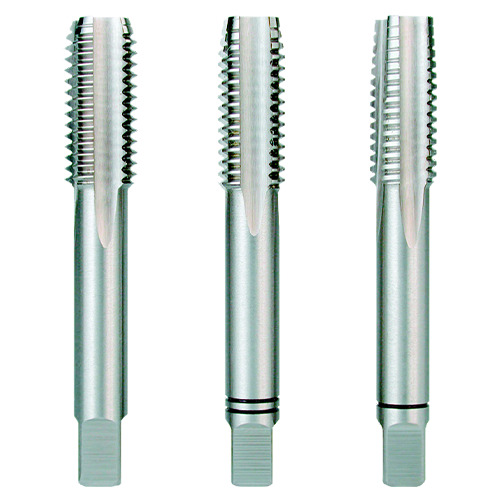

Gwintowniki ręczne BMM M5 × 0,8 HSS-Co5 DIN 352 – komplet 3 szt. 30020050

Gwintowniki ręczne BMM M5 HSS-Co5 – do stali nierdzewnej i elementów mechanicznych

Komplet gwintowników BMM 30020050 przeznaczony jest do wykonywania gwintów wewnętrznych M5 × 0,8 w elementach metalowych, częściach maszyn oraz podzespołach wymagających trwałych połączeń śrubowych. Rozmiar M5 jest powszechnie stosowany podczas montażu urządzeń, wykonywania mocowań, obróbki elementów konstrukcyjnych oraz prac ślusarskich i serwisowych.

Najważniejszą cechą serii 3002 jest zastosowanie stali szybkotnącej HSS-Co5 zawierającej 5% kobaltu. Dodatek kobaltu poprawia odporność materiału narzędziowego na utratę twardości w podwyższonej temperaturze, co ma znaczenie podczas obróbki bardziej wymagających materiałów. Dzięki temu gwintowniki tej serii nadają się również do wykonywania gwintów w stali nierdzewnej, zgodnie z zakresem zastosowań podanym przez producenta.

Producent przewiduje zastosowanie serii 3002 do stali o wytrzymałości poniżej 800 N/mm² i poniżej 1000 N/mm², stali nierdzewnej, aluminium, mosiądzu, brązu oraz tworzyw sztucznych. Żeliwo zostało wskazane jako zastosowanie opcjonalne. Dobór parametrów pracy należy dostosować do konkretnego gatunku materiału oraz warunków gwintowania.

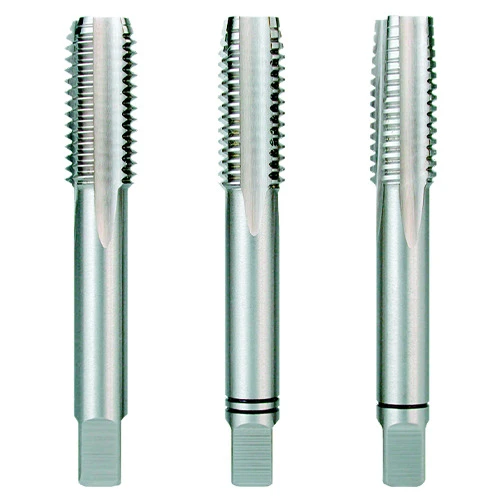

Trzyczęściowa konstrukcja zestawu umożliwia stopniowe kształtowanie gwintu. Zdzierak rozpoczyna nacinanie, gwintownik pośredni pogłębia profil, a wykańczak kończy obróbkę. Takie rozwiązanie pomaga ograniczyć obciążenie pojedynczego narzędzia i ułatwia kontrolowanie procesu gwintowania, szczególnie podczas pracy z materiałami wymagającymi większej siły skrawania.

Gwintowniki mają jasną powierzchnię bez dodatkowej powłoki, prawy kierunek skrawania oraz chwyt zgodny z DIN 10. Konstrukcja odpowiada normie DIN 352, natomiast wykonywany gwint metryczny jest zgodny z DIN ISO 13. Tolerancja ISO 2 (6H) umożliwia wykonywanie standardowych gwintów wewnętrznych.

Przed rozpoczęciem pracy należy przygotować otwór o średnicy 4,2 mm, usunąć zadziory i stabilnie zamocować obrabiany element. Gwintownik powinien być prowadzony prostopadle do powierzchni. Podczas gwintowania należy stosować odpowiedni środek smarujący, kontrolować opór skrawania i regularnie usuwać wióry. Przy obróbce stali nierdzewnej szczególnie ważne jest ograniczenie tarcia oraz unikanie nadmiernego nacisku na narzędzie.

KORZYŚCI

1. Stal szybkotnąca HSS-Co5 – dodatek 5% kobaltu zwiększa odporność narzędzi na podwyższoną temperaturę podczas skrawania.

2. Możliwość gwintowania stali nierdzewnej – zestaw przeznaczony również do bardziej wymagających materiałów.

3. Trzyczęściowy komplet – zdzierak, pośredni i wykańczak umożliwiają stopniowe wykonywanie gwintu.

4. Gwint M5 × 0,8 – odpowiedni do wykonywania połączeń śrubowych w elementach mechanicznych i konstrukcyjnych.

5. Norma DIN 352 i tolerancja 6H – standardowe parametry narzędzi do ręcznego gwintowania metrycznego.

CECHY PRODUKTU

• Producent: BMM
• Numer katalogowy: 30020050
• Seria: 3002
• Rodzaj: gwintowniki ręczne, komplet trzyczęściowy
• Rozmiar gwintu: M5
• Skok gwintu: 0,8 mm
• Średnica otworu pod gwint: 4,2 mm
• Długość całkowita: 50 mm
• Długość robocza: 13 mm
• Norma: DIN 352
• Materiał: stal szybkotnąca HSS-Co5, 5% kobaltu
• Powierzchnia: jasna, bez dodatkowej powłoki
• Kierunek skrawania: prawy
• Rodzaj gwintu: metryczny DIN ISO 13
• Kąt profilu gwintu: 60°
• Tolerancja: ISO 2 (6H)
• Chwyt: zgodny z DIN 10
• Klasa wytrzymałości obrabianej stali: poniżej 1000 N/mm²
• Zastosowanie główne: stal poniżej 1000 N/mm², stal nierdzewna, aluminium, mosiądz, brąz i tworzywa sztuczne
• Zastosowanie opcjonalne: żeliwo
• Waga: 0,034 kg
• Numer taryfy celnej: 82074010
• Ilość w opakowaniu: 3 szt.
