Gwintowniki metryczne M

Gwintowniki metryczne M – zastosowanie w obróbce metali i mechanice

Gwintowniki metryczne M należą do podstawowych narzędzi wykorzystywanych podczas wykonywania połączeń gwintowanych w warsztatach mechanicznych, zakładach produkcyjnych oraz serwisach technicznych. Służą do nacinania gwintów wewnętrznych w uprzednio przygotowanych otworach, umożliwiając montaż śrub, trzpieni i innych elementów złącznych o odpowiedniej średnicy oraz skoku gwintu.

Standardowy gwint metryczny M charakteryzuje się kątem profilu wynoszącym 60° oraz skokiem przypisanym do danej średnicy nominalnej. Przykładowo gwint M6 ma standardowy skok 1 mm, M8 – 1,25 mm, M10 – 1,5 mm, natomiast M12 – 1,75 mm. Prawidłowy dobór tych parametrów ma istotne znaczenie dla jakości połączenia, ponieważ gwint wykonany z nieodpowiednim skokiem nie będzie współpracował z przewidzianym elementem montażowym.

Gwintowniki ręczne znajdują zastosowanie podczas wykonywania gwintów w elementach konstrukcyjnych, korpusach maszyn, uchwytach, tulejach, płytach montażowych oraz częściach mechanicznych. Wykorzystuje się je również przy naprawach, modernizacji urządzeń oraz pracach wymagających wykonania pojedynczych otworów gwintowanych bez użycia specjalistycznych obrabiarek.

Gwintowniki ręczne BMM HSS i HSS-Co5 – różnice materiałowe i dobór narzędzi

W kategorii gwintowników metrycznych M dostępne są narzędzia BMM wykonane ze stali szybkotnącej HSS oraz HSS-Co5. Oba rodzaje materiałów znajdują zastosowanie w produkcji narzędzi skrawających, jednak różnią się właściwościami oraz możliwościami wykorzystania podczas obróbki.

Gwintowniki HSS charakteryzują się odpowiednią twardością, odpornością na ścieranie oraz wytrzymałością podczas ręcznego wykonywania gwintów. Są wykorzystywane między innymi do obróbki stali konstrukcyjnych, aluminium, mosiądzu i innych materiałów zgodnie z zaleceniami producenta. Stanowią praktyczne rozwiązanie do standardowych prac warsztatowych, produkcyjnych i serwisowych.

Gwintowniki HSS-Co5 wykonane są ze stali szybkotnącej zawierającej około 5% kobaltu. Dodatek ten poprawia odporność materiału narzędziowego na utratę twardości w podwyższonej temperaturze, co może być korzystne podczas obróbki bardziej wymagających materiałów. Dobór gwintownika HSS-Co5 powinien jednak zawsze uwzględniać właściwości obrabianego materiału, warunki skrawania oraz zalecenia producenta.

Wybierając odpowiedni komplet, warto zwrócić uwagę nie tylko na oznaczenie HSS lub HSS-Co5, lecz także na średnicę nominalną, skok gwintu, długość narzędzia, rodzaj otworu oraz wymagania dotyczące dokładności wykonywanego połączenia.

Gwintowniki metryczne DIN 352 – komplety do ręcznego nacinania gwintów

Norma DIN 352 określa wymagania wymiarowe dotyczące ręcznych gwintowników do gwintów metrycznych. Narzędzia tego typu wykorzystywane są podczas stopniowego nacinania gwintu wewnętrznego, przy zachowaniu odpowiedniej kolejności pracy i właściwego prowadzenia gwintownika.

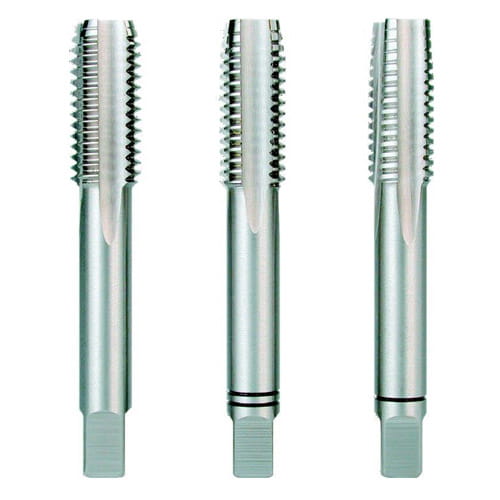

W tradycyjnych kompletach trzystopniowych proces gwintowania obejmuje użycie gwintownika wstępnego, pośredniego oraz wykańczającego. Pierwszy rozpoczyna formowanie profilu gwintu, drugi pogłębia nacięcie, natomiast trzeci umożliwia uzyskanie końcowej geometrii. Podział procesu na kolejne etapy ogranicza obciążenie pojedynczego narzędzia i ułatwia kontrolowanie skrawania.

Przy wyborze kompletu należy sprawdzić jego rzeczywistą zawartość, ponieważ liczba gwintowników i sposób ich oznaczania mogą różnić się zależnie od konkretnego zestawu.

Do ręcznego gwintowania stosuje się odpowiednio dobrane pokrętła i oprawki, które umożliwiają stabilne mocowanie chwytu oraz kontrolowane przenoszenie momentu obrotowego. Szczególnie ważne jest zachowanie osiowości narzędzia względem otworu, ponieważ przekoszenie podczas pierwszych obrotów może doprowadzić do uszkodzenia gwintu lub złamania gwintownika.

Jak dobrać średnicę otworu pod gwint metryczny M?

Przed rozpoczęciem gwintowania należy przygotować otwór o odpowiedniej średnicy. W przypadku standardowych gwintów metrycznych orientacyjną średnicę wiertła można wyznaczyć, odejmując skok gwintu od jego średnicy nominalnej.

Przykładowe średnice otworów pod popularne gwinty metryczne:

Podane wartości odpowiadają typowym średnicom wierteł stosowanych podczas wykonywania standardowych gwintów metrycznych. W przypadku szczególnych wymagań technologicznych należy uwzględnić dokumentację techniczną, właściwości materiału oraz zalecenia producenta narzędzia.

Przed gwintowaniem warto również oczyścić otwór, usunąć zadziory i wykonać niewielkie fazowanie jego krawędzi. Ułatwia to prawidłowe wprowadzenie gwintownika oraz zmniejsza ryzyko przekoszenia podczas rozpoczynania pracy.

Jak prawidłowo wykonywać gwinty wewnętrzne gwintownikami ręcznymi?

Prawidłowe ręczne gwintowanie wymaga odpowiedniego przygotowania stanowiska, stabilnego zamocowania obrabianego elementu oraz zachowania właściwej techniki skrawania. Gwintownik powinien być prowadzony osiowo względem otworu, a stosowana oprawka musi odpowiadać wymiarom jego chwytu.

Podczas wykonywania gwintu należy stosować środek smarujący odpowiedni do obrabianego materiału. W przypadku narzędzi przeznaczonych do pracy z łamaniem wióra zaleca się okresowe cofanie gwintownika, aby ograniczyć gromadzenie się wiórów w rowkach narzędzia. Nadmierny opór skrawania powinien być sygnałem do przerwania pracy i sprawdzenia stanu otworu oraz narzędzia.

Szczególnej ostrożności wymagają otwory nieprzelotowe, w których należy pozostawić odpowiedni zapas głębokości na część nacinającą gwintownika i gromadzące się wióry. Po zakończeniu pracy warto oczyścić wykonany gwint i sprawdzić jego zgodność z wymaganym elementem montażowym lub odpowiednim sprawdzianem gwintowym.

Gwintowniki metryczne BMM w NOVAMET – wyposażenie warsztatów i zakładów produkcyjnych

Wybór odpowiedniego gwintownika metrycznego wpływa na jakość wykonywanego połączenia, trwałość narzędzia oraz bezpieczeństwo pracy. Gwintowniki ręczne BMM HSS i HSS-Co5 stanowią wyposażenie przydatne zarówno podczas regularnej produkcji, jak i przy pojedynczych pracach montażowych, naprawczych oraz serwisowych.

W ofercie NOVAMET dostępne są warianty o różnych średnicach i parametrach technicznych, umożliwiające dopasowanie narzędzia do konkretnego zadania. Przy zakupie warto zwrócić uwagę na oznaczenie gwintu, materiał wykonania, normę oraz średnicę zalecanego otworu.

Sprawdź ofertę gwintowników metrycznych M w NOVAMET i wybierz profesjonalne narzędzia BMM do precyzyjnego wykonywania gwintów wewnętrznych!

FAQ – najczęściej zadawane pytania o gwintowniki metryczne M

1. Do czego służą gwintowniki metryczne M?

Gwintowniki metryczne M służą do wykonywania gwintów wewnętrznych o standardowym skoku metrycznym. Wykorzystuje się je między innymi podczas produkcji części maszyn, wykonywania połączeń śrubowych oraz prac warsztatowych i serwisowych.

2. Czym różnią się gwintowniki metryczne M od drobnozwojnych MF?

Gwintowniki M przeznaczone są do wykonywania standardowych gwintów metrycznych, natomiast gwintowniki MF służą do nacinania gwintów metrycznych o drobniejszym skoku. Przykładowo standardowy gwint M10 ma skok 1,5 mm, a drobnozwojny M10 × 1 ma skok 1 mm. Gwinty o różnych skokach nie są wzajemnie zamienne.

3. Jaka jest różnica między gwintownikami HSS a HSS-Co5?

Gwintowniki HSS wykonane są ze stali szybkotnącej przeznaczonej do obróbki skrawaniem. Gwintowniki HSS-Co5 zawierają dodatkowo około 5% kobaltu, który poprawia odporność materiału narzędziowego na działanie podwyższonej temperatury. Wybór zależy od rodzaju obrabianego materiału i warunków pracy.

4. Jakie wiertło zastosować pod gwint M8?

Pod standardowy gwint M8 × 1,25 najczęściej stosuje się wiertło o średnicy 6,8 mm. Właściwa średnica otworu umożliwia prawidłowe uformowanie profilu gwintu podczas skrawania.

5. Czy gwintownikami ręcznymi można wykonywać gwinty w stali nierdzewnej?

Możliwość obróbki stali nierdzewnej zależy od konkretnego modelu gwintownika, gatunku stali i zaleceń producenta. Nie każdy gwintownik HSS lub HSS-Co5 jest odpowiedni do takiego zastosowania. Należy stosować narzędzia przeznaczone do danego materiału oraz właściwe warunki skrawania.

6. Dlaczego podczas gwintowania gwintownik może się złamać?

Do najczęstszych przyczyn należą nieprawidłowa średnica otworu, przekoszenie narzędzia, nadmierny moment obrotowy, niewystarczające smarowanie oraz nagromadzenie wiórów. Ryzyko uszkodzenia można ograniczyć przez odpowiednie przygotowanie otworu i prawidłową technikę pracy.

7. Czy gwintowniki metryczne DIN 352 nadają się do otworów nieprzelotowych?

Gwintowniki ręczne DIN 352 mogą być stosowane do wykonywania gwintów w otworach nieprzelotowych, pod warunkiem odpowiedniego doboru narzędzia oraz zapewnienia wystarczającej głębokości otworu. Należy uwzględnić długość części nacinającej i miejsce potrzebne na wióry.

8. Gdzie kupić gwintowniki metryczne BMM HSS i HSS-Co5?

Gwintowniki ręczne metryczne BMM dostępne są w sklepie NOVAMET. Oferta obejmuje warianty przeznaczone do wykonywania standardowych gwintów wewnętrznych w zastosowaniach warsztatowych, mechanicznych i przemysłowych.
