Gwintownik rurowy ręczny BMM G 2 HSS DIN 5157 – komplet 2 szt. 30202000

Gwintownik rurowy ręczny BMM G 2 HSS DIN 5157 – komplet 2 szt.

Gwintowniki rurowe ręczne BMM 30202000 to dwuczęściowy komplet przeznaczony do wykonywania prawych gwintów wewnętrznych walcowych G 2 w elementach armatury, korpusach urządzeń i podzespołach instalacji przemysłowych. Narzędzia wykonano ze stali szybkotnącej HSS, charakteryzującej się wysoką twardością oraz odpornością na zużycie podczas obróbki skrawaniem. Gwint rurowy G 2 ma profil Whitwortha o kącie 55° oraz 11 zwojów na cal. Zalecana przez producenta średnica otworu pod gwint wynosi 57,00 mm. Komplet przeznaczony jest do prac warsztatowych, produkcyjnych i serwisowych wymagających wykonywania dużych gwintów rurowych w odpowiednio przygotowanych elementach metalowych.

Gwintowniki BMM G 2 HSS DIN 5157 – komplet do ręcznego wykonywania gwintów

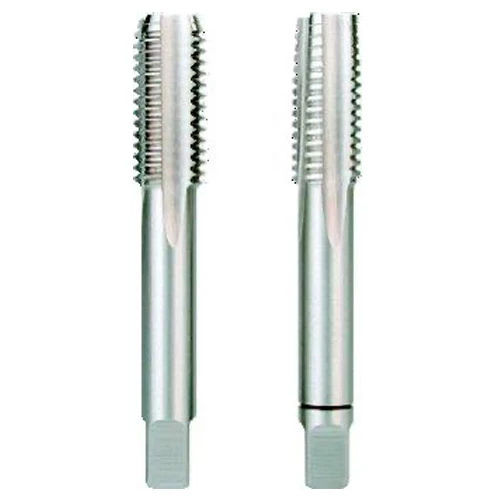

Zestaw BMM G 2 należy do serii 3020 i obejmuje dwa gwintowniki ręczne umożliwiające stopniowe nacinanie profilu gwintu wewnętrznego. Konstrukcja narzędzi odpowiada normie DIN 5157, natomiast wykonywany gwint należy do systemu G zgodnego z DIN ISO 228. Gwintowniki mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Długość całkowita każdego narzędzia wynosi 160 mm, a długość robocza 40 mm. Dwuczęściowy zestaw umożliwia rozłożenie procesu skrawania na kolejne etapy, co ułatwia kontrolowanie obciążenia podczas ręcznego wykonywania gwintów o dużej średnicy.

Przejdź do pełnego opisu

1 629,00 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintownik rurowy G 2 BMM – wykonywanie gwintów walcowych BSPP o dużej średnicy

Gwintowniki rurowe ręczne BMM 30202000 przeznaczone są do wykonywania wewnętrznych gwintów walcowych G 2 w elementach instalacji przemysłowych, korpusach maszyn, kolektorach i podzespołach armatury. Narzędzia znajdują zastosowanie wszędzie tam, gdzie dokumentacja techniczna przewiduje połączenie z gwintem rurowym walcowym o rozmiarze nominalnym dwóch cali.

Gwint G 2 należy do systemu BSPP (British Standard Pipe Parallel). Jest to gwint rurowy walcowy o profilu Whitwortha, którego kąt zarysu wynosi 55°. Liczba zwojów wynosi 11 na cal, co odpowiada skokowi około 2,309 mm. Średnica zewnętrzna gwintu G 2 wynosi nominalnie około 59,614 mm.

Oznaczenie G 2 nie oznacza, że rzeczywista średnica zewnętrzna gwintu wynosi dokładnie dwa cale, czyli 50,8 mm. W systemie gwintów rurowych stosowane są tradycyjne oznaczenia nominalne, które należy interpretować zgodnie z odpowiednią normą.

Gwinty walcowe G zgodne z ISO 228-1 nie zapewniają szczelności wyłącznie poprzez współpracę powierzchni gwintowanych. W zależności od konstrukcji połączenia stosuje się odpowiednie uszczelki płaskie, pierścienie uszczelniające lub inne rozwiązania przewidziane w dokumentacji technicznej urządzenia.

Gwintowniki BMM G 2 umożliwiają wykonywanie otworów gwintowanych przeznaczonych do współpracy z kompatybilnymi elementami wyposażonymi w gwint zewnętrzny G 2. Mogą być wykorzystywane podczas produkcji jednostkowej, przygotowywania elementów instalacyjnych, napraw oraz modernizacji urządzeń przemysłowych.

Ze względu na dużą średnicę gwintu G 2 ręczne gwintowanie wymaga odpowiednio przygotowanego stanowiska pracy. Szczególnie ważne są stabilne mocowanie obrabianego elementu, właściwy dobór oprawki oraz kontrolowanie obciążenia narzędzia podczas skrawania.

Dwuczęściowy zestaw gwintowników BMM G 2 HSS DIN 5157 – konstrukcja i parametry

Komplet BMM 30202000 składa się z dwóch gwintowników ręcznych przeznaczonych do kolejnych etapów wykonywania gwintu wewnętrznego. Pierwszy gwintownik rozpoczyna nacinanie profilu, natomiast drugi umożliwia jego wykończenie.

Podział procesu skrawania pomiędzy dwa narzędzia pomaga ograniczyć obciążenie pojedynczego gwintownika i ułatwia kontrolowanie przebiegu obróbki. Przy rozmiarze G 2 ma to szczególne znaczenie ze względu na dużą średnicę otworu oraz znaczną powierzchnię skrawania.

Gwintowniki wykonano ze stali szybkotnącej HSS, stosowanej w produkcji narzędzi skrawających wymagających wysokiej twardości i odporności na ścieranie. Odpowiednio dobrane warunki obróbki oraz stosowanie właściwych środków smarujących wpływają na trwałość narzędzi i jakość wykonywanego gwintu.

Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Konstrukcja odpowiada normie DIN 5157, natomiast wykonywany gwint walcowy G należy do systemu DIN ISO 228.

Długość całkowita każdego gwintownika wynosi 160 mm, a długość robocza 40 mm. Wymiary te należy uwzględnić podczas przygotowywania stanowiska pracy, doboru oprawki oraz planowania wymaganej głębokości gwintowania.

Masa kompletu wynosi 3,88 kg. Ze względu na gabaryty narzędzi szczególnie ważne jest stabilne zamocowanie obrabianej części oraz zapewnienie odpowiedniej przestrzeni do bezpiecznego operowania oprawką.

Producent określa tolerancję narzędzi jako DIN ISO 2 oraz deklaruje możliwość obróbki materiałów o wytrzymałości do 800 N/mm². Dobór warunków pracy powinien uwzględniać właściwości konkretnego materiału, rodzaj otworu oraz wymagania technologiczne.

Otwór 57,00 mm pod gwint G 2 – przygotowanie i technika ręcznego gwintowania

Prawidłowe przygotowanie otworu stanowi podstawę wykonania gwintu rurowego G 2 o odpowiedniej geometrii. Według danych producenta BMM zalecana średnica otworu pod gwint wynosi 57,00 mm.

Przed rozpoczęciem obróbki należy sprawdzić zgodność wymiarów obrabianego elementu z dokumentacją techniczną. Szczególną uwagę trzeba zwrócić na grubość ścianek, głębokość otworu i sztywność mocowania części.

Otwór powinien zostać wykonany odpowiednią metodą obróbki, oczyszczony z wiórów i pozbawiony zadziorów. Niewielkie fazowanie krawędzi ułatwia rozpoczęcie nacinania gwintu oraz prawidłowe wprowadzenie pierwszego gwintownika.

Podczas ręcznego gwintowania należy utrzymywać narzędzie osiowo względem przygotowanego otworu. Przy rozmiarze G 2 nawet niewielkie przekoszenie może powodować znaczne nierównomierne obciążenie krawędzi skrawających, pogorszenie jakości profilu lub uszkodzenie narzędzia.

Ze względu na dużą średnicę gwintu należy stosować oprawkę odpowiednio dobraną do wymiarów chwytu i przewidywanego momentu obrotowego. Gwintownik powinien być prowadzony płynnie, bez gwałtownego zwiększania siły.

Podczas obróbki zaleca się stosowanie środka smarującego odpowiedniego do obrabianego materiału. Okresowe cofanie gwintownika pomaga łamać powstające wióry, natomiast regularne oczyszczanie otworu ogranicza ryzyko ich zakleszczania.

W przypadku pojawienia się nadmiernego oporu należy przerwać obróbkę, wycofać narzędzie i sprawdzić stan otworu. Forsowanie gwintownika może prowadzić do uszkodzenia krawędzi skrawających lub złamania narzędzia.

Po wykonaniu pierwszego etapu gwintowania należy zastosować drugi gwintownik z kompletu, zachowując prawidłowe prowadzenie narzędzia. Gotowy gwint powinien zostać oczyszczony i sprawdzony zgodnie z wymaganiami dokumentacji technicznej.

W przypadku otworów nieprzelotowych należy dodatkowo uwzględnić długość części nacinającej oraz przestrzeń potrzebną do odprowadzania wiórów.

Gwintowniki rurowe BMM G 2 – zastosowanie w armaturze i instalacjach przemysłowych

Gwint rurowy G 2 może być wykorzystywany w większych elementach instalacji wodnych, hydraulicznych i technologicznych, a także w korpusach zaworów, kolektorach, blokach rozdzielających oraz podzespołach urządzeń przemysłowych.

Gwintowniki ręczne BMM G 2 HSS DIN 5157 umożliwiają wykonywanie gwintów wewnętrznych przeznaczonych do współpracy z odpowiednio dobranymi elementami wyposażonymi w gwint zewnętrzny G 2. Narzędzia mogą być stosowane podczas produkcji jednostkowej, prac warsztatowych i naprawczych.

Przed rozpoczęciem pracy należy upewnić się, że wymagany jest gwint walcowy G, a nie gwint stożkowy R lub inny system gwintów rurowych. Właściwy dobór narzędzia ma znaczenie dla zgodności wymiarowej i prawidłowego montażu połączenia.

Sprawdź ofertę gwintowników rurowych ręcznych BMM w NOVAMET i wybierz odpowiedni komplet HSS DIN 5157 do wykonywania dużych gwintów walcowych G w elementach armatury, maszyn i instalacji przemysłowych!

KORZYŚCI

1. Gwint rurowy walcowy G 2 – umożliwia wykonywanie wewnętrznych gwintów BSPP o profilu Whitwortha 55° i 11 zwojach na cal.

2. Dwuczęściowy komplet gwintowników – pozwala wykonywać gwint etapami, ułatwiając kontrolowanie obciążenia podczas ręcznej obróbki.

3. Stal szybkotnąca HSS – zapewnia wysoką twardość i odporność na zużycie podczas skrawania odpowiednio dobranych materiałów.

4. Długość całkowita 160 mm – umożliwia uwzględnienie odpowiedniego zasięgu narzędzia podczas przygotowywania stanowiska pracy.

5. Zastosowanie w przemyśle – komplet przydatny podczas wykonywania dużych gwintów rurowych w elementach armatury, maszyn i urządzeń technologicznych.
