Gwintownik rurowy ręczny BMM G 1 HSS DIN 5157 – komplet 2 szt. 30201000

Gwintownik rurowy ręczny BMM G 1 HSS DIN 5157 – komplet 2 szt.

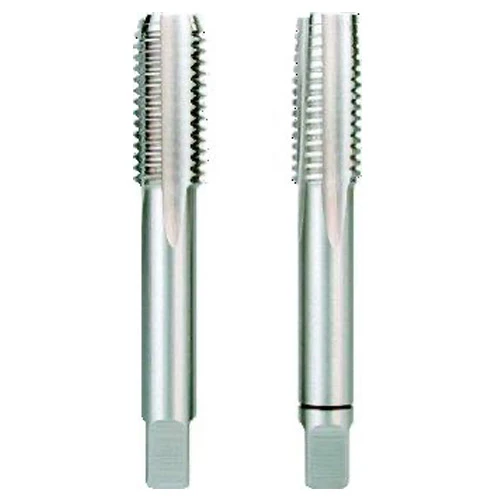

Komplet gwintowników rurowych ręcznych BMM 30201000 przeznaczony jest do wykonywania prawych gwintów wewnętrznych walcowych G 1 w elementach armatury przemysłowej, korpusach zaworów, kolektorach oraz podzespołach instalacji hydraulicznych i pneumatycznych. Zestaw obejmuje dwa narzędzia wykonane ze stali szybkotnącej HSS, charakteryzującej się wysoką twardością i odpornością na zużycie podczas obróbki skrawaniem. Gwint rurowy G 1 ma profil Whitwortha o kącie 55° oraz 11 zwojów na cal. Zalecana przez producenta średnica otworu pod gwint wynosi 30,75 mm. Narzędzia znajdują zastosowanie w warsztatach mechanicznych, zakładach produkcyjnych i serwisach przemysłowych wykonujących połączenia gwintowane w elementach metalowych.

Gwintowniki rurowe BMM G 1 – dwuczęściowy zestaw HSS DIN 5157

Gwintowniki ręczne BMM G 1 serii 3020 wykonano zgodnie z normą DIN 5157, dotyczącą narzędzi do ręcznego wykonywania gwintów rurowych. Komplet dwóch gwintowników umożliwia stopniowe nacinanie i wykańczanie profilu gwintu wewnętrznego, co pomaga rozłożyć obciążenie podczas skrawania. Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Długość całkowita każdego gwintownika wynosi 100 mm, natomiast długość robocza 25 mm. Zestaw przeznaczony jest do wykonywania gwintów rurowych walcowych G 1 zgodnych z DIN ISO 228 w odpowiednio przygotowanych elementach instalacyjnych i konstrukcyjnych.

Przejdź do pełnego opisu

389,50 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintowniki rurowe ręczne BMM G 1 HSS do gwintów BSPP

Gwintowniki rurowe ręczne BMM 30201000 umożliwiają wykonywanie wewnętrznych gwintów walcowych G 1 w elementach instalacji przemysłowych, układów hydraulicznych, pneumatycznych i wodnych. Narzędzia przeznaczone są do obróbki korpusów zaworów, rozdzielaczy, kolektorów, bloków przyłączeniowych oraz innych części wymagających wykonania gwintu rurowego o średnicy nominalnej jednego cala.

Gwint G 1 należy do systemu BSPP (British Standard Pipe Parallel), obejmującego rurowe gwinty walcowe o profilu Whitwortha. Kąt profilu wynosi 55°, natomiast liczba zwojów to 11 na cal, co odpowiada skokowi około 2,309 mm. Nominalna średnica zewnętrzna gwintu G 1 wynosi około 33,249 mm. Oznaczenie jednego cala jest tradycyjnym oznaczeniem rozmiaru gwintu rurowego i nie oznacza, że jego rzeczywista średnica zewnętrzna wynosi 25,4 mm.

Gwinty rurowe G zgodne z ISO 228-1 są gwintami walcowymi, w których szczelność połączenia nie jest uzyskiwana wyłącznie na powierzchniach gwintu. W zależności od konstrukcji instalacji stosuje się odpowiednie uszczelki płaskie, pierścienie uszczelniające lub inne rozwiązania przewidziane przez producenta urządzenia. Ma to szczególne znaczenie w instalacjach pracujących pod ciśnieniem, gdzie właściwe uszczelnienie jest niezbędne dla bezpiecznej eksploatacji.

Gwintowniki BMM G 1 znajdują zastosowanie podczas wykonywania nowych otworów gwintowanych w elementach maszyn i urządzeń, a także w pracach serwisowych i naprawczych. Dwuczęściowy zestaw pozwala stopniowo wykonywać profil gwintu, ułatwiając kontrolowanie procesu skrawania przy większych średnicach otworów.

Dwuczęściowy komplet gwintowników BMM G 1 DIN 5157 – budowa i właściwości

Zestaw gwintowników BMM serii 3020 składa się z dwóch narzędzi przeznaczonych do kolejnych etapów ręcznego wykonywania gwintu wewnętrznego. Pierwszy gwintownik rozpoczyna nacinanie profilu, natomiast drugi umożliwia jego wykończenie do wymaganej geometrii.

Podział procesu gwintowania na dwa etapy pozwala ograniczyć obciążenie pojedynczego narzędzia i ułatwia kontrolowanie momentu obrotowego. W przypadku gwintu G 1 ma to szczególne znaczenie ze względu na stosunkowo dużą średnicę obrabianego otworu oraz większą powierzchnię skrawania.

Gwintowniki wykonano ze stali szybkotnącej HSS, która zapewnia wysoką twardość, odporność na ścieranie i zachowanie właściwości skrawających podczas pracy w odpowiednich warunkach. Materiał narzędziowy umożliwia obróbkę materiałów dopuszczonych przez producenta, pod warunkiem prawidłowego doboru parametrów oraz stosowania właściwej techniki gwintowania.

Narzędzia mają jasną powierzchnię, prawy kierunek skrawania i chwyt zgodny z DIN 10, przeznaczony do mocowania w odpowiednio dobranej oprawce. Norma DIN 5157 określa konstrukcję ręcznych gwintowników rurowych, natomiast wykonywany gwint walcowy G odpowiada systemowi DIN ISO 228. Profil Whitwortha ma kąt 55°, a tolerancja narzędzi została określona przez producenta jako DIN ISO 2.

Długość całkowita gwintowników wynosi 100 mm, natomiast długość robocza 25 mm. Wymiary te należy uwzględnić podczas przygotowywania stanowiska pracy oraz planowania głębokości wykonywanego gwintu, szczególnie w otworach nieprzelotowych.

Jak przygotować otwór 30,75 mm pod gwint rurowy G 1?

Prawidłowe przygotowanie otworu jest jednym z najważniejszych etapów ręcznego wykonywania gwintu rurowego G 1. Według danych producenta BMM zalecana średnica otworu pod gwint wynosi 30,75 mm. Zachowanie właściwego wymiaru ogranicza ryzyko nadmiernego obciążenia narzędzia oraz pozwala uzyskać odpowiedni profil gwintu.

Przed rozpoczęciem pracy obrabiany element należy stabilnie zamocować, a wykonany otwór oczyścić z wiórów, zadziorów i pozostałości po wierceniu. Zaleca się również wykonanie niewielkiego fazowania krawędzi otworu, które ułatwia rozpoczęcie nacinania gwintu i prawidłowe wprowadzenie pierwszego narzędzia.

Podczas ręcznego gwintowania należy zwrócić szczególną uwagę na osiowe ustawienie gwintownika względem otworu. Przekoszenie narzędzia może powodować nierównomierne obciążenie krawędzi skrawających, uszkodzenie profilu gwintu lub zakleszczenie gwintownika.

Ze względu na rozmiar G 1 oraz większą powierzchnię skrawania należy stosować odpowiednio dobraną oprawkę, umożliwiającą stabilne prowadzenie narzędzia i kontrolowanie momentu obrotowego. Nie należy zwiększać siły w sposób gwałtowny ani forsować gwintownika w przypadku pojawienia się nadmiernego oporu.

Podczas obróbki zaleca się stosowanie środka smarującego odpowiedniego do obrabianego materiału. Okresowe cofanie gwintownika pomaga łamać powstające wióry oraz ogranicza ich gromadzenie w rowkach narzędzia. W razie potrzeby należy wycofać gwintownik, oczyścić otwór i ponownie rozpocząć obróbkę.

Przy wykonywaniu gwintów w otworach nieprzelotowych należy pozostawić odpowiedni zapas głębokości na część nacinającą oraz odprowadzane wióry. Po zakończeniu gwintowania otwór powinien zostać oczyszczony, a wykonany gwint sprawdzony pod kątem zgodności z wymaganiami technicznymi.

Gwintownik rurowy G 1 BMM – zastosowanie w instalacjach przemysłowych

Gwint rurowy G 1 wykorzystywany jest w elementach instalacji wodnych, hydraulicznych i pneumatycznych, a także w armaturze przemysłowej oraz urządzeniach technologicznych. Można go spotkać między innymi w korpusach zaworów, kolektorach, blokach rozdzielających i elementach przyłączeniowych wymagających gwintu rurowego walcowego.

Gwintowniki ręczne BMM G 1 HSS DIN 5157 umożliwiają wykonywanie otworów gwintowanych przeznaczonych do montażu kompatybilnych króćców, złączek i innych podzespołów wyposażonych w gwint zewnętrzny G 1. Narzędzia sprawdzają się podczas produkcji jednostkowej, prac warsztatowych oraz napraw i modernizacji urządzeń przemysłowych.

Przy wyborze gwintownika należy uwzględnić rodzaj wymaganego gwintu, liczbę zwojów na cal, średnicę przygotowanego otworu oraz właściwości obrabianego materiału. Gwint G 1 nie powinien być mylony z gwintami rurowymi stożkowymi R ani z gwintami metrycznymi, ponieważ różnią się one geometrią i przeznaczeniem.

Sprawdź ofertę gwintowników rurowych ręcznych BMM w NOVAMET i wybierz odpowiedni komplet HSS DIN 5157 do wykonywania gwintów walcowych G w zastosowaniach warsztatowych, instalacyjnych i przemysłowych!

KORZYŚCI

1. Gwint rurowy walcowy G 1 – umożliwia wykonywanie wewnętrznych gwintów BSPP o profilu Whitwortha 55° i 11 zwojach na cal.

2. Stal szybkotnąca HSS – zapewnia wysoką twardość oraz odporność na zużycie podczas ręcznego wykonywania gwintów.

3. Dwuczęściowy komplet gwintowników – pozwala stopniowo nacinać i wykańczać profil gwintu, ułatwiając kontrolowanie obciążenia skrawaniem.

4. Konstrukcja zgodna z DIN 5157 – narzędzia przeznaczone do ręcznego wykonywania gwintów rurowych walcowych.

5. Zastosowanie w armaturze przemysłowej – komplet przydatny podczas wykonywania gwintów w korpusach zaworów, kolektorach i elementach instalacji technicznych.
