Gwintownik rurowy ręczny BMM G 1 3/8 HSS DIN 5157 – komplet 2 szt. 30201380

Gwintownik rurowy ręczny BMM G 1 3/8 HSS DIN 5157 – komplet 2 szt.

Gwintowniki rurowe ręczne BMM 30201380 to dwuczęściowy zestaw przeznaczony do wykonywania prawych gwintów wewnętrznych walcowych G 1 3/8 w elementach maszyn, armatury oraz urządzeń przemysłowych. Narzędzia wykonano ze stali szybkotnącej HSS, zapewniającej wysoką twardość i odporność na zużycie podczas obróbki skrawaniem. Gwint G 1 3/8 charakteryzuje się profilem Whitwortha o kącie 55° i liczbą 11 zwojów na cal. Zalecana średnica otworu pod gwint wynosi 41,70 mm. Komplet znajduje zastosowanie podczas wykonywania większych połączeń gwintowanych w korpusach urządzeń, kolektorach oraz elementach instalacji hydraulicznych i technologicznych.

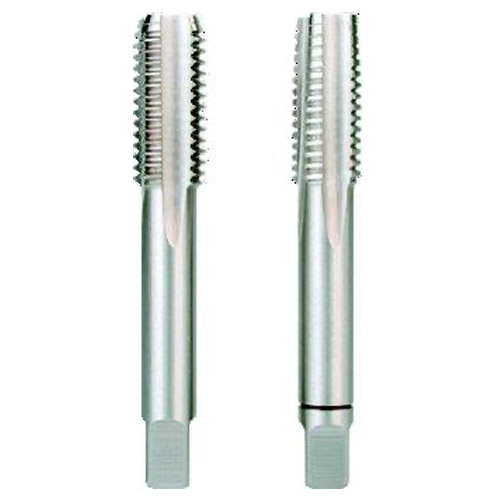

Gwintowniki BMM G 1 3/8 HSS DIN 5157 do ręcznego gwintowania

Komplet BMM G 1 3/8 należy do serii 3020 i obejmuje dwa gwintowniki ręczne umożliwiające stopniowe nacinanie gwintu rurowego walcowego. Konstrukcja narzędzi odpowiada normie DIN 5157, natomiast wykonywany gwint należy do systemu G zgodnego z DIN ISO 228. Gwintowniki mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Ich długość całkowita wynosi 140 mm, a długość robocza 40 mm. Dzięki podziałowi procesu skrawania na dwa etapy zestaw ułatwia kontrolowanie obciążenia podczas ręcznego wykonywania gwintów o większej średnicy w odpowiednio przygotowanych elementach metalowych.

Przejdź do pełnego opisu

750,00 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintownik rurowy G 1 3/8 BMM – gwinty walcowe BSPP w zastosowaniach przemysłowych

Gwintowniki rurowe BMM 30201380 przeznaczone są do wykonywania wewnętrznych gwintów walcowych G 1 3/8 w elementach konstrukcyjnych i instalacyjnych wymagających precyzyjnego przygotowania połączenia gwintowanego. Narzędzia mogą być wykorzystywane podczas obróbki korpusów zaworów, kolektorów, bloków rozdzielających, elementów armatury oraz części maszyn wyposażonych w przyłącza o większej średnicy.

Gwint G 1 3/8 należy do systemu BSPP, czyli British Standard Pipe Parallel. Jest to gwint rurowy walcowy o profilu Whitwortha, którego kąt zarysu wynosi 55°. Liczba zwojów na cal to 11, co odpowiada skokowi około 2,309 mm. Nominalna średnica zewnętrzna gwintu G 1 3/8 wynosi około 44,323 mm.

Oznaczenie G 1 3/8 jest tradycyjnym oznaczeniem rozmiaru gwintu rurowego i nie oznacza bezpośrednio jego średnicy wyrażonej w calach. Podczas dobierania gwintownika należy uwzględnić zarówno rozmiar nominalny, jak i system gwintu, ponieważ gwinty walcowe G różnią się od gwintów stożkowych R oraz gwintów metrycznych.

W przypadku gwintów G zgodnych z ISO 228-1 szczelność połączenia nie jest uzyskiwana wyłącznie na powierzchniach gwintu. W zależności od budowy urządzenia wymagane może być zastosowanie uszczelki płaskiej, pierścienia uszczelniającego lub innego rozwiązania przewidzianego w dokumentacji technicznej.

Gwintowniki BMM G 1 3/8 umożliwiają wykonywanie nowych gwintów wewnętrznych w elementach przeznaczonych do montażu kompatybilnych złączek, króćców i innych podzespołów. Zestaw sprawdza się przede wszystkim podczas produkcji jednostkowej, prac warsztatowych oraz napraw urządzeń przemysłowych wymagających ręcznego gwintowania.

Dwuczęściowy zestaw gwintowników BMM G 1 3/8 HSS – budowa i parametry

Komplet BMM 30201380 obejmuje dwa gwintowniki ręczne, które umożliwiają wykonywanie gwintu w kolejnych etapach. Pierwsze narzędzie rozpoczyna nacinanie profilu, natomiast drugie służy do jego wykończenia.

Takie rozwiązanie jest szczególnie istotne w przypadku gwintów o dużych średnicach. Podział obróbki pomiędzy dwa narzędzia pomaga ograniczyć obciążenie pojedynczego gwintownika i umożliwia bardziej kontrolowane prowadzenie procesu skrawania.

Gwintowniki wykonano ze stali szybkotnącej HSS, wykorzystywanej do produkcji narzędzi skrawających wymagających wysokiej twardości i odporności na ścieranie. Materiał ten pozwala na wykonywanie gwintów w odpowiednio dobranych materiałach metalowych, przy zachowaniu właściwych warunków pracy.

Narzędzia mają prawy kierunek skrawania i jasną powierzchnię. Ich konstrukcja odpowiada normie DIN 5157, a chwyt zgodny z DIN 10 umożliwia zamocowanie w odpowiednio dobranej oprawce ręcznej.

Długość całkowita gwintowników wynosi 140 mm, natomiast długość robocza 40 mm. Zwiększone wymiary narzędzi należy uwzględnić podczas planowania dostępu do obrabianego elementu oraz doboru wyposażenia stanowiska pracy.

Waga kompletu wynosi 2,14 kg. Ze względu na rozmiar gwintowników szczególnie ważne jest stabilne zamocowanie obrabianej części i zastosowanie oprawki odpowiedniej do wymiarów chwytu oraz momentu wymaganego podczas skrawania.

Producent określa tolerancję narzędzi jako DIN ISO 2 i deklaruje możliwość obróbki materiałów o wytrzymałości do 800 N/mm². Dobór warunków pracy powinien uwzględniać właściwości konkretnego materiału oraz wymagania technologiczne.

Otwór 41,70 mm pod gwint G 1 3/8 – przygotowanie i technika gwintowania

Prawidłowe wykonanie gwintu rurowego G 1 3/8 wymaga przygotowania otworu o odpowiedniej średnicy. Według danych producenta BMM zalecana średnica otworu pod gwint wynosi 41,70 mm.

Przed rozpoczęciem obróbki należy sprawdzić zgodność wymiarów elementu z dokumentacją techniczną. Szczególną uwagę trzeba zwrócić na grubość ścianek, głębokość otworu oraz możliwość bezpiecznego zamocowania obrabianej części.

Otwór powinien zostać oczyszczony z wiórów i zadziorów. Wykonanie niewielkiego fazowania jego krawędzi ułatwia rozpoczęcie nacinania gwintu oraz prawidłowe wprowadzenie pierwszego gwintownika.

Podczas ręcznego gwintowania należy utrzymywać narzędzie osiowo względem przygotowanego otworu. Przy rozmiarze G 1 3/8 przekoszenie gwintownika może powodować znaczne nierównomierne obciążenie krawędzi skrawających, pogorszenie jakości wykonywanego profilu lub uszkodzenie narzędzia.

Ze względu na dużą średnicę gwintu istotne jest kontrolowanie momentu obrotowego. Należy korzystać z odpowiednio dobranej oprawki, zapewniającej stabilne mocowanie i równomierne przekazywanie siły na gwintownik.

W trakcie pracy zaleca się stosowanie środka smarującego dopasowanego do obrabianego materiału. Okresowe cofanie gwintownika pomaga łamać powstające wióry i ogranicza ryzyko ich zakleszczenia w rowkach narzędzia.

W przypadku wyraźnego wzrostu oporu skrawania należy przerwać obróbkę, wycofać narzędzie i sprawdzić stan otworu. Forsowanie gwintownika może prowadzić do uszkodzenia krawędzi skrawających lub złamania narzędzia.

Po wykonaniu pierwszego etapu gwintowania należy zastosować drugi gwintownik z kompletu, zachowując prawidłowe prowadzenie narzędzia. Gotowy gwint powinien zostać oczyszczony i sprawdzony zgodnie z wymaganiami dokumentacji technicznej.

Zastosowanie gwintowników rurowych G 1 3/8 BMM w produkcji i utrzymaniu ruchu

Gwintowniki rurowe BMM G 1 3/8 HSS DIN 5157 mogą być wykorzystywane podczas wykonywania gwintów wewnętrznych w większych elementach instalacji przemysłowych, korpusach urządzeń technologicznych oraz częściach maszyn wymagających połączeń rurowych walcowych.

Rozmiar G 1 3/8 znajduje zastosowanie w wybranych konstrukcjach, w których wymagane jest wykonanie gwintu o większej średnicy i określonej geometrii. Narzędzia mogą być przydatne podczas produkcji jednostkowej, prac naprawczych, modernizacji urządzeń oraz przygotowywania elementów do montażu.

Dwuczęściowy komplet BMM umożliwia ręczne wykonanie gwintu bez konieczności stosowania gwintownika maszynowego, pod warunkiem zapewnienia odpowiednich warunków pracy i właściwego wyposażenia stanowiska.

Przed rozpoczęciem gwintowania należy upewnić się, że dokumentacja techniczna przewiduje gwint walcowy G 1 3/8, a nie inny rodzaj gwintu rurowego. Właściwy dobór narzędzia ma bezpośrednie znaczenie dla zgodności wymiarowej wykonywanego połączenia.

Wybierz gwintowniki rurowe ręczne BMM HSS DIN 5157 dostępne w NOVAMET i przygotuj odpowiednie narzędzia do wykonywania gwintów walcowych G w elementach maszyn, armatury i instalacji przemysłowych!
