Gwintownik rurowy ręczny BMM G 1/2 HSS DIN 5157 – komplet 2 szt. 30200120

Gwintownik rurowy ręczny BMM G 1/2 HSS DIN 5157 – komplet 2 szt.

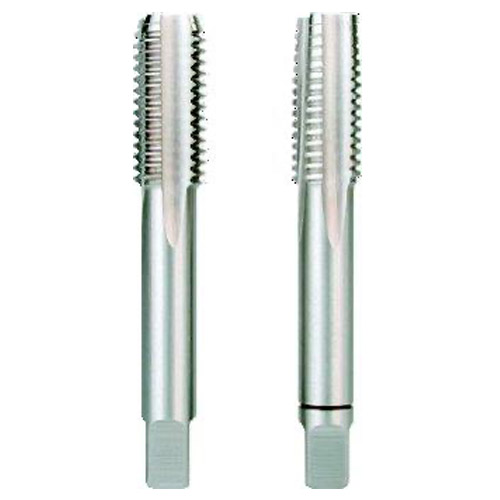

Dwuczęściowy komplet gwintowników rurowych BMM 30200120 przeznaczony jest do ręcznego wykonywania prawych gwintów wewnętrznych walcowych G 1/2 w elementach armatury przemysłowej, korpusach zaworów, rozdzielaczach oraz podzespołach instalacyjnych. Narzędzia wykonano ze stali szybkotnącej HSS, zapewniającej odpowiednią twardość i odporność na zużycie podczas obróbki skrawaniem. Gwint G 1/2 charakteryzuje się profilem Whitwortha o kącie 55° oraz liczbą 14 zwojów na cal. Zalecana przez producenta średnica otworu pod gwint wynosi 19 mm. Komplet znajduje zastosowanie podczas produkcji, montażu i naprawy elementów instalacji hydraulicznych, pneumatycznych oraz urządzeń przemysłowych.

Gwintowniki rurowe BMM G 1/2 – komplet HSS zgodny z DIN 5157

Gwintowniki ręczne BMM G 1/2 serii 3020 wykonano zgodnie z normą DIN 5157, dotyczącą ręcznych narzędzi do nacinania gwintów rurowych. Dwuczęściowy zestaw umożliwia stopniowe wykonywanie profilu gwintu wewnętrznego, ułatwiając kontrolowanie obciążenia podczas skrawania. Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Długość całkowita gwintowników wynosi 80 mm, natomiast długość robocza 22 mm. Komplet przeznaczony jest do wykonywania gwintów rurowych walcowych G 1/2 zgodnych z DIN ISO 228 w odpowiednio przygotowanych elementach metalowych.

Przejdź do pełnego opisu

141,00 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintowniki rurowe ręczne BMM G 1/2 HSS do gwintów walcowych BSPP

Gwintowniki rurowe ręczne BMM 30200120 służą do wykonywania wewnętrznych gwintów walcowych G 1/2 w elementach instalacji hydraulicznych, pneumatycznych, wodnych oraz różnego rodzaju urządzeń przemysłowych. Narzędzia znajdują zastosowanie podczas obróbki korpusów zaworów, rozdzielaczy, kolektorów, bloków przyłączeniowych, elementów armatury i części mechanicznych wymagających połączeń z gwintem rurowym walcowym.

Gwint G 1/2 należy do systemu BSPP (British Standard Pipe Parallel), którego charakterystyczną cechą jest walcowa geometria oraz profil Whitwortha o kącie 55°. Liczba zwojów wynosi 14 na cal, co odpowiada skokowi około 1,814 mm. Nominalna średnica zewnętrzna gwintu G 1/2 wynosi około 20,955 mm. Oznaczenie 1/2 cala nie odpowiada więc bezpośrednio rzeczywistej średnicy gwintu wyrażonej w milimetrach.

W połączeniach wykorzystujących gwinty G zgodne z ISO 228-1 szczelność nie jest uzyskiwana wyłącznie na powierzchniach gwintu. W zależności od konstrukcji połączenia stosuje się odpowiednie uszczelki płaskie, pierścienie uszczelniające lub inne rozwiązania przewidziane przez producenta instalacji. Ma to szczególne znaczenie w układach hydraulicznych, pneumatycznych i wodnych, gdzie prawidłowe uszczelnienie wpływa na bezpieczeństwo oraz niezawodność działania urządzenia.

Gwintowniki BMM G 1/2 umożliwiają wykonywanie nowych otworów gwintowanych podczas produkcji części maszyn oraz prowadzenie prac naprawczych i serwisowych. Sprawdzają się wszędzie tam, gdzie wymagane jest ręczne wykonanie gwintu rurowego walcowego o określonej średnicy i liczbie zwojów na cal.

Dwuczęściowy komplet gwintowników BMM G 1/2 DIN 5157 – konstrukcja i właściwości

Komplet gwintowników BMM serii 3020 składa się z dwóch narzędzi przeznaczonych do kolejnych etapów wykonywania gwintu wewnętrznego. Pierwszy gwintownik rozpoczyna proces nacinania profilu, natomiast drugi umożliwia jego wykończenie do wymaganej geometrii.

Stopniowe wykonywanie gwintu pozwala rozłożyć obciążenie skrawaniem pomiędzy dwa narzędzia. Rozwiązanie to ułatwia kontrolowanie procesu obróbki, szczególnie podczas ręcznego gwintowania elementów o większej średnicy otworu lub wykonanych z materiałów wymagających odpowiedniego momentu obrotowego.

Gwintowniki wykonano ze stali szybkotnącej HSS, charakteryzującej się wysoką twardością, wytrzymałością oraz odpornością na ścieranie. Materiał narzędziowy umożliwia wykonywanie gwintów w materiałach dopuszczonych do obróbki przez producenta, przy zachowaniu właściwych warunków skrawania.

Narzędzia mają jasną powierzchnię, prawy kierunek skrawania oraz chwyt zgodny z DIN 10. Norma DIN 5157 określa konstrukcję ręcznych gwintowników do gwintów rurowych, natomiast wykonywany gwint G odpowiada systemowi DIN ISO 228. Kąt profilu wynosi 55°, a tolerancja narzędzi została określona przez producenta jako DIN ISO 2.

Długość całkowita gwintowników wynosi 80 mm, natomiast długość robocza 22 mm. Parametry te należy uwzględnić podczas planowania głębokości obróbki, szczególnie w przypadku otworów nieprzelotowych.

Jak przygotować otwór 19 mm pod gwint rurowy G 1/2?

Przed rozpoczęciem ręcznego gwintowania należy przygotować otwór o odpowiedniej średnicy. Według danych producenta BMM dla gwintu G 1/2 zalecana średnica wiercenia wynosi 19 mm. Właściwe przygotowanie otworu ogranicza ryzyko nadmiernego obciążenia narzędzia i umożliwia uzyskanie prawidłowego profilu gwintu.

Obrabiany element powinien zostać stabilnie zamocowany, a otwór oczyszczony z wiórów i zadziorów. Wykonanie niewielkiego fazowania jego krawędzi ułatwia rozpoczęcie gwintowania oraz pomaga prawidłowo wprowadzić narzędzie w przygotowany otwór.

Podczas pracy należy utrzymywać gwintownik osiowo względem otworu. Przekoszenie narzędzia może doprowadzić do nierównomiernego obciążenia krawędzi skrawających, uszkodzenia profilu gwintu lub zakleszczenia gwintownika.

W trakcie obróbki zaleca się stosowanie środka smarującego odpowiedniego do obrabianego materiału. Okresowe cofanie gwintownika pomaga łamać i usuwać wióry, ograniczając ich gromadzenie w rowkach narzędzia. Przy większym rozmiarze G 1/2 szczególnie istotne jest kontrolowanie momentu obrotowego oraz unikanie nadmiernego nacisku na narzędzie.

Jeżeli podczas pracy pojawi się wyraźny wzrost oporu skrawania, należy przerwać gwintowanie i sprawdzić stan otworu oraz narzędzia. Forsowanie gwintownika może prowadzić do uszkodzenia jego krawędzi lub złamania narzędzia.

W przypadku wykonywania gwintów w otworach nieprzelotowych należy uwzględnić długość części nacinającej oraz pozostawić odpowiedni zapas głębokości na odprowadzane wióry.

Gwintownik rurowy G 1/2 BMM – zastosowanie w hydraulice, pneumatyce i instalacjach wodnych

Gwint rurowy G 1/2 jest szeroko wykorzystywany w elementach przyłączeniowych instalacji hydraulicznych, pneumatycznych i wodnych, korpusach zaworów, rozdzielaczach oraz częściach urządzeń przemysłowych. Odpowiednio wykonany gwint umożliwia montaż kompatybilnych złączek, króćców, armatury i innych elementów wyposażonych w gwint zewnętrzny G 1/2.

Gwintowniki ręczne BMM G 1/2 HSS DIN 5157 znajdują zastosowanie podczas wykonywania pojedynczych otworów gwintowanych, produkcji części mechanicznych oraz prac naprawczych i serwisowych. Dwuczęściowy komplet umożliwia stopniową obróbkę, co ułatwia kontrolowanie procesu wykonywania gwintu.

Przy wyborze narzędzia należy zwrócić uwagę na wymagany rozmiar gwintu, liczbę zwojów na cal, średnicę przygotowanego otworu oraz właściwości obrabianego materiału. Prawidłowy dobór gwintownika i odpowiednia technika pracy pozwalają uzyskać gwint odpowiadający wymaganiom technicznym połączenia.

Sprawdź ofertę gwintowników rurowych ręcznych BMM w NOVAMET i wybierz odpowiedni komplet HSS DIN 5157 do wykonywania gwintów walcowych G w zastosowaniach warsztatowych i przemysłowych!

KORZYŚCI

1. Gwint rurowy walcowy G 1/2 – umożliwia wykonywanie wewnętrznych gwintów BSPP o profilu Whitwortha 55° i 14 zwojach na cal.

2. Stal szybkotnąca HSS – zapewnia odpowiednią twardość oraz odporność na zużycie podczas ręcznego wykonywania gwintów.

3. Dwuczęściowy komplet – pozwala stopniowo nacinać i wykańczać profil gwintu, ułatwiając kontrolowanie procesu skrawania.

4. Zgodność z DIN 5157 – konstrukcja narzędzi przeznaczona do ręcznego wykonywania gwintów rurowych.

5. Zastosowanie w instalacjach technicznych – narzędzia przydatne podczas wykonywania gwintów w korpusach zaworów, rozdzielaczach oraz elementach armatury przemysłowej.
