Gwintownik rurowy ręczny BMM G 1 1/4 HSS DIN 5157 – komplet 2 szt. 30201140

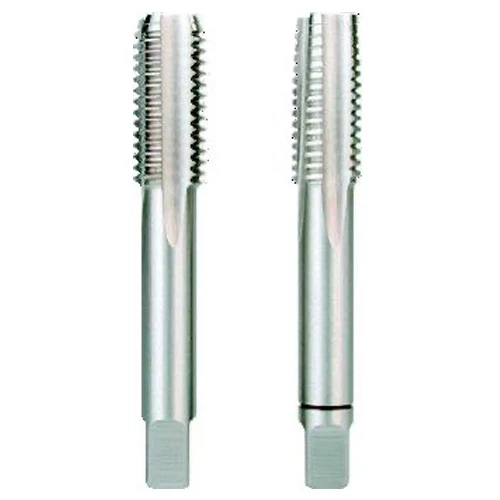

Gwintownik rurowy ręczny BMM G 1 1/4 HSS DIN 5157 – komplet 2 szt.

Komplet gwintowników rurowych ręcznych BMM 30201140 przeznaczony jest do wykonywania wewnętrznych gwintów walcowych G 1 1/4 w elementach armatury przemysłowej, korpusach zaworów, kolektorach oraz częściach urządzeń hydraulicznych i pneumatycznych. Zestaw składa się z dwóch narzędzi wykonanych ze stali szybkotnącej HSS, charakteryzującej się wysoką twardością i odpornością na zużycie podczas obróbki skrawaniem. Gwint rurowy G 1 1/4 ma profil Whitwortha o kącie 55° oraz 11 zwojów na cal. Zalecana przez producenta średnica otworu pod gwint wynosi 39,25 mm. Narzędzia przeznaczone są do ręcznego gwintowania odpowiednio przygotowanych elementów metalowych w warunkach warsztatowych i przemysłowych.

Gwintowniki rurowe BMM G 1 1/4 – dwuczęściowy komplet HSS DIN 5157

Gwintowniki BMM G 1 1/4 serii 3020 wykonano zgodnie z normą DIN 5157, dotyczącą ręcznych narzędzi do nacinania gwintów rurowych. Dwuczęściowy zestaw pozwala wykonywać gwint etapami, co ułatwia kontrolowanie obciążenia podczas skrawania i prowadzenie narzędzia w otworze. Gwintowniki mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Długość całkowita każdego narzędzia wynosi 125 mm, natomiast długość robocza 40 mm. Komplet przeznaczony jest do wykonywania gwintów rurowych walcowych G 1 1/4 zgodnych z DIN ISO 228, stosowanych w odpowiednio zaprojektowanych połączeniach instalacyjnych i mechanicznych.

Przejdź do pełnego opisu

596,00 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintowniki rurowe BMM G 1 1/4 HSS do gwintów walcowych BSPP

Gwintowniki rurowe ręczne BMM 30201140 przeznaczone są do wykonywania gwintów wewnętrznych G 1 1/4 w korpusach urządzeń, elementach armatury oraz podzespołach instalacji technicznych. Rozmiar ten znajduje zastosowanie w wybranych połączeniach rurowych, blokach rozdzielających, kolektorach i częściach maszyn wymagających gwintu walcowego o większej średnicy.

Gwint G 1 1/4 należy do systemu BSPP (British Standard Pipe Parallel). Jest to gwint rurowy walcowy o profilu Whitwortha i kącie zarysu 55°. Liczba zwojów wynosi 11 na cal, co odpowiada skokowi około 2,309 mm. Nominalna średnica zewnętrzna gwintu G 1 1/4 wynosi około 41,910 mm.

Warto pamiętać, że oznaczenie G 1 1/4 jest nazwą rozmiaru gwintu rurowego, a nie bezpośrednim zapisem jego średnicy w calach. Podczas doboru narzędzia należy kierować się oznaczeniem gwintu oraz dokumentacją techniczną wykonywanego połączenia, a nie samą wartością ułamka.

Gwinty G zgodne z ISO 228-1 nie są przeznaczone do uzyskiwania szczelności wyłącznie poprzez kontakt powierzchni gwintowanych. W zależności od konstrukcji połączenia stosuje się uszczelki płaskie, pierścienie uszczelniające lub inne odpowiednie elementy. Jest to szczególnie ważne w instalacjach hydraulicznych i pneumatycznych, gdzie prawidłowe uszczelnienie wpływa na bezpieczeństwo i niezawodność eksploatacji.

Zestaw BMM G 1 1/4 umożliwia ręczne wykonywanie nowych gwintów wewnętrznych oraz prowadzenie wybranych prac naprawczych. Może być wykorzystywany w produkcji jednostkowej, warsztatach utrzymania ruchu oraz podczas przygotowywania części instalacyjnych do montażu.

Dwuczęściowy komplet gwintowników BMM G 1 1/4 DIN 5157 – właściwości narzędzi

Zestaw BMM 30201140 obejmuje dwa gwintowniki ręczne, które umożliwiają podział procesu nacinania gwintu na kolejne etapy. Pierwsze narzędzie rozpoczyna wykonywanie profilu, natomiast drugie służy do jego wykończenia.

W przypadku większych gwintów rurowych taki sposób pracy ma istotne znaczenie. Rozłożenie procesu skrawania pomiędzy dwa gwintowniki pomaga ograniczyć obciążenie pojedynczego narzędzia i ułatwia kontrolowanie przebiegu obróbki.

Stal szybkotnąca HSS, z której wykonano gwintowniki, zapewnia wysoką twardość oraz odporność na ścieranie. Narzędzia mają jasną powierzchnię i prawy kierunek skrawania. Ich konstrukcja odpowiada normie DIN 5157, natomiast geometria wykonywanego gwintu G jest zgodna z DIN ISO 228.

Gwintowniki wyposażono w chwyt zgodny z DIN 10, umożliwiający współpracę z odpowiednio dobraną oprawką. Ze względu na rozmiar G 1 1/4 należy zwrócić szczególną uwagę na stabilność mocowania narzędzia i obrabianego elementu.

Długość całkowita gwintowników wynosi 125 mm, a długość robocza 40 mm. Wymiary te mają znaczenie podczas planowania dostępu do obrabianego otworu oraz określania wymaganej głębokości gwintowania.

Producent określa tolerancję narzędzi jako DIN ISO 2 oraz podaje możliwość obróbki materiałów o wytrzymałości do 800 N/mm². Rzeczywisty zakres zastosowania należy każdorazowo uwzględnić w odniesieniu do obrabianego materiału, warunków pracy i zaleceń technologicznych.

Jak wykonać gwint rurowy G 1 1/4 w otworze 39,25 mm?

Przygotowanie otworu o właściwej średnicy stanowi podstawę prawidłowego wykonania gwintu G 1 1/4. Według danych producenta BMM zalecana średnica otworu pod gwint wynosi 39,25 mm.

Przed rozpoczęciem gwintowania należy sprawdzić wymiary obrabianego elementu i upewnić się, że grubość jego ścianek oraz głębokość otworu odpowiadają wymaganiom projektowym. Element powinien być stabilnie zamocowany, a otwór oczyszczony z wiórów i zadziorów.

Wykonanie niewielkiego fazowania krawędzi otworu pomaga prawidłowo rozpocząć nacinanie gwintu. Pierwszy gwintownik należy wprowadzać osiowo, bez przekoszenia, kontrolując jego położenie względem powierzchni obrabianego elementu.

Przy dużym rozmiarze gwintu G 1 1/4 istotne jest stosowanie odpowiednio wytrzymałej oprawki oraz kontrolowanie momentu obrotowego. Nie należy forsować narzędzia ani zwiększać siły w przypadku nagłego wzrostu oporu skrawania.

Podczas obróbki warto stosować środek smarujący dostosowany do rodzaju materiału. Okresowe cofanie gwintownika pomaga łamać wióry, natomiast regularne oczyszczanie otworu ogranicza ryzyko ich zakleszczania.

Po wykonaniu pierwszego etapu gwintowania należy zastosować drugi gwintownik z kompletu, zachowując prawidłowe prowadzenie narzędzia. Po zakończeniu pracy wykonany gwint powinien zostać oczyszczony i sprawdzony odpowiednim sprawdzianem lub zgodnie z dokumentacją techniczną.

W przypadku otworów nieprzelotowych trzeba dodatkowo uwzględnić długość części nacinającej oraz przestrzeń niezbędną do gromadzenia i usuwania wiórów.

Gwintownik rurowy G 1 1/4 BMM – zastosowanie w armaturze i urządzeniach przemysłowych

Gwint rurowy G 1 1/4 może być wykorzystywany w większych elementach instalacji wodnych, hydraulicznych i pneumatycznych, korpusach zaworów, kolektorach oraz podzespołach urządzeń technologicznych.

Gwintowniki BMM G 1 1/4 HSS DIN 5157 przeznaczone są do wykonywania gwintów wewnętrznych współpracujących z odpowiednio dobranymi elementami wyposażonymi w gwint zewnętrzny G 1 1/4. Narzędzia mogą być stosowane podczas produkcji części, prac serwisowych i modernizacji instalacji.

Przed rozpoczęciem pracy należy upewnić się, że wymagany jest właśnie gwint walcowy G, a nie gwint stożkowy R lub inny system gwintów rurowych. Różnice w geometrii i zasadach uszczelniania mają znaczenie dla prawidłowego doboru elementów połączenia.

Sprawdź ofertę gwintowników rurowych ręcznych BMM w NOVAMET i wybierz odpowiedni komplet HSS DIN 5157 do precyzyjnego wykonywania gwintów walcowych G w zastosowaniach warsztatowych i przemysłowych!

KORZYŚCI

1. Gwint rurowy G 1 1/4 BSPP – umożliwia wykonywanie wewnętrznych gwintów walcowych o profilu Whitwortha 55° i 11 zwojach na cal.

2. Dwuczęściowy zestaw gwintowników – pozwala stopniowo wykonywać profil gwintu i kontrolować obciążenie podczas ręcznego skrawania.

3. Stal szybkotnąca HSS – zapewnia wysoką twardość i odporność na zużycie przy odpowiednio dobranych warunkach obróbki.

4. Długość robocza 40 mm – umożliwia planowanie obróbki elementów wymagających odpowiedniej głębokości gwintowania, z uwzględnieniem geometrii części nacinającej.

5. Konstrukcja zgodna z DIN 5157 – narzędzia przeznaczone do ręcznego wykonywania gwintów rurowych w zastosowaniach warsztatowych i przemysłowych.
