Gwintownik rurowy ręczny BMM G 1 1/2 HSS DIN 5157 – komplet 2 szt. 30201120

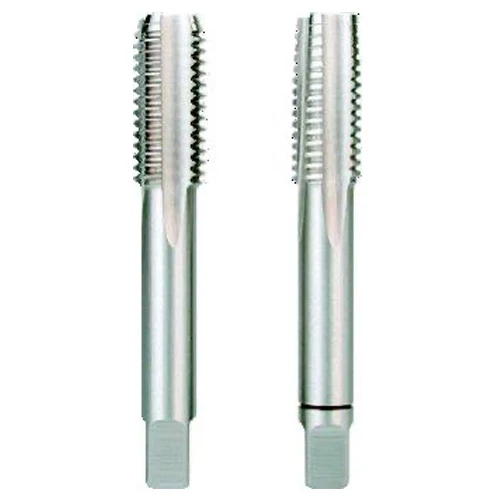

Gwintownik rurowy ręczny BMM G 1 1/2 HSS DIN 5157 – komplet 2 szt.

Gwintowniki rurowe ręczne BMM 30201120 to profesjonalny, dwuczęściowy zestaw przeznaczony do wykonywania prawych gwintów wewnętrznych walcowych G 1 1/2 w elementach armatury, korpusach urządzeń i częściach instalacji przemysłowych. Narzędzia wykonano ze stali szybkotnącej HSS, zapewniającej wysoką twardość oraz odporność na zużycie podczas skrawania metali. Gwint G 1 1/2 charakteryzuje się profilem Whitwortha o kącie 55° i liczbą 11 zwojów na cal. Zalecana przez producenta średnica otworu pod gwint wynosi 45,25 mm. Komplet znajduje zastosowanie w zakładach produkcyjnych, warsztatach mechanicznych oraz działach utrzymania ruchu zajmujących się wykonywaniem i naprawą większych połączeń gwintowanych.

Gwintowniki BMM G 1 1/2 HSS DIN 5157 do ręcznego gwintowania

Komplet gwintowników BMM G 1 1/2 należy do serii 3020 i obejmuje dwa narzędzia umożliwiające etapowe nacinanie gwintu rurowego walcowego. Konstrukcja gwintowników odpowiada normie DIN 5157, natomiast wykonywany gwint należy do systemu G zgodnego z DIN ISO 228. Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Ich długość całkowita wynosi 140 mm, a długość robocza 40 mm. Dwuczęściowa konstrukcja zestawu pozwala rozłożyć proces skrawania na kolejne etapy, co ułatwia kontrolowanie obciążenia podczas ręcznego wykonywania gwintów o większej średnicy.

Przejdź do pełnego opisu

871,00 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintownik rurowy G 1 1/2 BMM – wykonywanie gwintów walcowych BSPP

Gwintowniki rurowe ręczne BMM 30201120 przeznaczone są do wykonywania gwintów wewnętrznych G 1 1/2 w elementach instalacji przemysłowych, korpusach urządzeń technologicznych oraz podzespołach wymagających połączeń rurowych walcowych. Narzędzia mogą być stosowane podczas obróbki kolektorów, bloków rozdzielających, korpusów zaworów i innych części mechanicznych, w których przewidziano gwint rurowy o większej średnicy.

Gwint G 1 1/2 należy do systemu BSPP, czyli British Standard Pipe Parallel. Jest to gwint rurowy walcowy o profilu Whitwortha i kącie zarysu 55°. Liczba zwojów wynosi 11 na cal, co odpowiada skokowi około 2,309 mm. Nominalna średnica zewnętrzna gwintu G 1 1/2 wynosi około 47,803 mm.

Warto pamiętać, że oznaczenie G 1 1/2 jest nazwą rozmiaru gwintu rurowego, a nie bezpośrednim zapisem jego średnicy w calach. Podczas doboru gwintownika należy kierować się oznaczeniem gwintu i wymaganiami dokumentacji technicznej. Gwinty rurowe G różnią się od gwintów stożkowych R oraz gwintów metrycznych, dlatego narzędzia przeznaczone do tych systemów nie są zamienne.

Gwinty G zgodne z ISO 228-1 nie zapewniają szczelności wyłącznie poprzez współpracę powierzchni gwintowanych. W zależności od konstrukcji połączenia wymagane jest zastosowanie odpowiednich uszczelek, pierścieni uszczelniających lub innych rozwiązań przewidzianych przez producenta urządzenia.

Gwintowniki BMM G 1 1/2 mogą być wykorzystywane podczas wykonywania nowych gwintów wewnętrznych, produkcji pojedynczych części, naprawy elementów maszyn oraz modernizacji urządzeń przemysłowych. Dwuczęściowy komplet umożliwia podział obróbki na etapy, co ma szczególne znaczenie podczas ręcznego gwintowania otworów o dużej średnicy.

Dwuczęściowy komplet gwintowników BMM G 1 1/2 DIN 5157 – konstrukcja i właściwości

Zestaw BMM 30201120 składa się z dwóch gwintowników ręcznych przeznaczonych do wykonywania gwintu w kolejnych etapach. Pierwsze narzędzie rozpoczyna nacinanie profilu, natomiast drugie umożliwia jego wykończenie.

Podział procesu skrawania pomiędzy dwa gwintowniki pomaga ograniczyć obciążenie pojedynczego narzędzia i ułatwia kontrolowanie przebiegu obróbki. W przypadku rozmiaru G 1 1/2 jest to szczególnie istotne ze względu na dużą średnicę otworu oraz znaczną powierzchnię kontaktu narzędzia z obrabianym materiałem.

Gwintowniki wykonano ze stali szybkotnącej HSS, charakteryzującej się wysoką twardością i odpornością na ścieranie. Materiał ten znajduje zastosowanie w narzędziach skrawających przeznaczonych do obróbki metali, przy zachowaniu odpowiednich warunków pracy.

Narzędzia mają prawy kierunek skrawania, jasną powierzchnię oraz chwyt zgodny z DIN 10. Konstrukcja odpowiada normie DIN 5157, natomiast wykonywany gwint walcowy G jest zgodny z systemem DIN ISO 228.

Długość całkowita każdego gwintownika wynosi 140 mm, a długość robocza 40 mm. Parametry te należy uwzględnić podczas planowania głębokości wykonywanego gwintu oraz przygotowywania stanowiska pracy.

Masa kompletu wynosi 2,23 kg. Przy tak dużych narzędziach istotne jest stosowanie odpowiednio dobranej oprawki oraz stabilne mocowanie obrabianego elementu, szczególnie podczas wykonywania gwintów w materiałach stawiających większy opór skrawania.

Producent określa tolerancję narzędzi jako DIN ISO 2 oraz deklaruje możliwość obróbki materiałów o wytrzymałości do 800 N/mm². Dobór warunków pracy powinien uwzględniać właściwości konkretnego materiału i wymagania technologiczne.

Jak przygotować otwór 45,25 mm pod gwint G 1 1/2?

Prawidłowe przygotowanie otworu pod gwint G 1 1/2 ma istotne znaczenie dla jakości wykonywanego połączenia i trwałości narzędzi. Według danych producenta BMM zalecana średnica otworu wynosi 45,25 mm.

Przed rozpoczęciem gwintowania należy sprawdzić zgodność wymiarów obrabianego elementu z dokumentacją techniczną. Szczególną uwagę należy zwrócić na grubość ścianek, głębokość otworu i możliwość bezpiecznego zamocowania części.

Otwór powinien zostać wykonany odpowiednim narzędziem, oczyszczony z wiórów i pozbawiony zadziorów. Niewielkie fazowanie jego krawędzi ułatwia rozpoczęcie nacinania gwintu oraz pomaga prawidłowo wprowadzić pierwszy gwintownik.

Podczas ręcznego wykonywania gwintu należy utrzymywać narzędzie osiowo względem otworu. Przekoszenie gwintownika może powodować nierównomierne obciążenie krawędzi skrawających, pogorszenie jakości gwintu lub zakleszczenie narzędzia.

Ze względu na dużą średnicę gwintu G 1 1/2 należy stosować odpowiednio dobraną oprawkę umożliwiającą stabilne prowadzenie narzędzia i kontrolowanie momentu obrotowego. Nie należy gwałtownie zwiększać siły ani forsować gwintownika w przypadku pojawienia się nadmiernego oporu.

Podczas obróbki zaleca się stosowanie środka smarującego odpowiedniego do obrabianego materiału. Okresowe cofanie gwintownika pomaga łamać wióry, natomiast regularne oczyszczanie otworu ogranicza ryzyko ich zakleszczenia.

Po zakończeniu pierwszego etapu gwintowania należy zastosować drugi gwintownik z kompletu, zachowując prawidłowe prowadzenie narzędzia. Gotowy gwint powinien zostać oczyszczony i sprawdzony odpowiednim sprawdzianem lub zgodnie z dokumentacją techniczną.

Gwintowniki rurowe BMM G 1 1/2 – zastosowanie w armaturze i przemyśle

Gwint rurowy G 1 1/2 może być stosowany w elementach większych instalacji wodnych, hydraulicznych i technologicznych, a także w korpusach zaworów, kolektorach i podzespołach urządzeń przemysłowych.

Gwintowniki ręczne BMM G 1 1/2 HSS DIN 5157 umożliwiają wykonywanie gwintów wewnętrznych przeznaczonych do współpracy z odpowiednio dobranymi elementami wyposażonymi w gwint zewnętrzny G 1 1/2. Narzędzia mogą być wykorzystywane podczas produkcji jednostkowej, prac naprawczych i modernizacji urządzeń.

Przed rozpoczęciem pracy należy upewnić się, że dokumentacja przewiduje gwint walcowy G, a nie gwint stożkowy R lub inny system gwintów rurowych. Prawidłowy dobór narzędzia pozwala uniknąć błędów wymiarowych i problemów podczas montażu połączenia.
