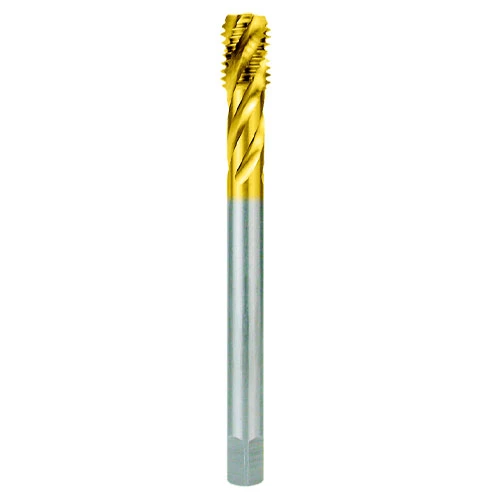

Gwintownik maszynowy MF20 × 2,0 HSS TiN DIN 374 kształt C BMM

Gwintownik maszynowy MF20 × 2,0 HSS TiN BMM 36130200200

Gwintownik maszynowy BMM z serii 3613 służy do wykonywania prawych gwintów metrycznych drobnozwojnych MF20 × 2,0 w elementach stalowych i mosiężnych. Narzędzie wykonano ze stali szybkotnącej HSS z powłoką TiN, a jego wymiary odpowiadają normie DIN 374. Krótki nakrój typu C (około 2–3 zwoje) pozwala stosować narzędzie w odpowiednio przygotowanych otworach przelotowych i nieprzelotowych.

Gwintownik MF20 × 2,0 – otwór pod gwint 18,0 mm

Pod gwint MF20 × 2,0 zalecany otwór ma średnicę 18,0 mm. Gwintownik ma chwyt 16,0 mm, długość całkowitą 140 mm i długość roboczą 20 mm. Narzędzie jest przeznaczone do gwintów o tolerancji ISO 2 (6H), a powłoka TiN wspomaga odporność ostrzy na zużycie podczas prawidłowo prowadzonej obróbki.

Przejdź do pełnego opisu

106,10 zł

Dostępność:

na wyczerpaniu

Ilość

szt.

Opis

Gwintowanie maszynowe MF20 × 2,0 – dokładny gwint drobnozwojny

Gwint MF20 × 2,0 wymaga zgodności zarówno średnicy nominalnej, jak i skoku 2,0 mm. Przed rozpoczęciem pracy należy zweryfikować oznaczenie gwintu na rysunku technicznym i przygotować otwór o średnicy 18,0 mm. Zastosowanie wiertła o nieprawidłowej średnicy może zwiększać obciążenie narzędzia albo pogarszać jakość wykonanego gwintu. Model BMM 36130200200 przeznaczono do prawych gwintów metrycznych drobnozwojnych o profilu 60°.

Kształt C DIN 374 – do otworów przelotowych i nieprzelotowych

Gwintownik ma krótki nakrój typu C, obejmujący około 2–3 zwoje. Dzięki temu nadaje się do pracy w otworach przelotowych i nieprzelotowych, pod warunkiem prawidłowego odprowadzania wiórów oraz pozostawienia miejsca na część nakrojową. W przypadku otworów ślepych należy uwzględnić głębokość wiercenia i wymaganą długość pełnego gwintu. Ustawienie współosiowe narzędzia z otworem ogranicza ryzyko przeciążenia krawędzi skrawających.

Stal HSS z powłoką TiN – trwałość podczas pracy

Stal szybkotnąca HSS zapewnia właściwości wymagane od narzędzia skrawającego, natomiast powłoka azotku tytanu TiN poprawia odporność powierzchni roboczej na zużycie. Gwintownik jest przeznaczony przede wszystkim do stali o wytrzymałości do 1000 N/mm² i mosiądzu. Dobór prędkości, chłodzenia i smarowania powinien odpowiadać konkretnemu gatunkowi materiału oraz warunkom obróbki.

Wymiary i przygotowanie stanowiska do gwintowania

Długość całkowita narzędzia wynosi 140 mm, długość robocza 20 mm, a średnica chwytu 16,0 mm. Przed uruchomieniem obrabiarki należy sprawdzić poprawność zamocowania, stabilność detalu oraz zgodność posuwu z wymaganym skokiem gwintu 2,0 mm. Dla zachowania powtarzalności procesu warto kontrolować jakość gwintu odpowiednim sprawdzianem.

Korzyści z zastosowania gwintownika BMM MF20 × 2,0

Dobór gwintownika o właściwym skoku ułatwia wykonanie dokładnego połączenia gwintowego. Nakrój typu C zwiększa możliwości zastosowania narzędzia, a powłoka TiN wspiera jego trwałość przy prawidłowych parametrach pracy.

KORZYŚCI:

• Precyzyjne wykonywanie gwintów drobnozwojnych MF20 × 2,0.
• Zastosowanie w otworach przelotowych i nieprzelotowych.
• Powłoka TiN zwiększająca odporność na zużycie.
• Krótki nakrój typu C, około 2–3 zwoje.
• Możliwość obróbki stali do 1000 N/mm² i mosiądzu.

Sprawdź ofertę NOVAMET i dobierz gwintownik MF20 × 2,0 BMM do wymagań swojej obróbki.

CECHY PRODUKTU

• Producent: BMM
• Numer katalogowy: 36130200200
• Grupa produktowa: 3613
• Rodzaj: gwintownik maszynowy MF
• Rozmiar gwintu: MF20 × 2,0
• Skok gwintu: 2,0 mm
• Średnica otworu pod gwint: 18,0 mm
• Średnica chwytu: 16,0 mm
• Długość całkowita: 140 mm
• Długość robocza: 20 mm
• Materiał: HSS
• Powłoka: TiN
• Norma: DIN 374
• Nakrój: kształt C, około 2–3 zwoje
• Kierunek gwintu: prawy
• Tolerancja gwintu: ISO 2 (6H)
• Kąt profilu gwintu: 60°
• EAN: 5902135469972
• Numer taryfy celnej: 82074010
• Waga: 0,194 kg
• Opakowanie: 1 szt.
